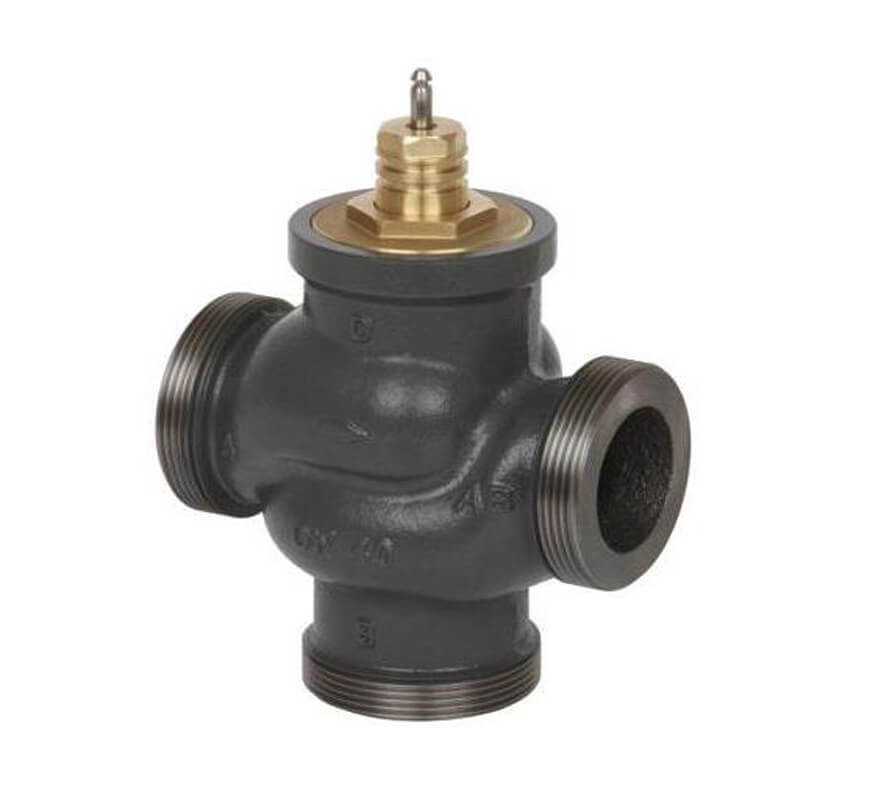

Danfoss VRG 3 065Z0113

Клапан регулирующий VM 2 с наружной резьбой, разгруженный для применения с приводами AMV(E) 10 и AMV(E) 13 (DN = 15–25 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153; регулируемая среда – вода; PN = 25 бар, Тмакс. = 150 °С; материал – бронза

Артикул: 065Z0113
Наличие: Есть в наличии
15000.26 15000.26 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VRG 3 065Z0113

3-ходовой седельный клапан с логарифмической характеристикой регулирования Danfoss VRG 3 - предназначены для применения преимущественно в системах тепло и холодоснабжения зданий, комбинируются с электрическими редукторными приводами AMV(Е) 435 и AMV(E) 438SU.
В качестве регулируемой среды может быть использован 50% водный раствор гликоля.

Характеристика регулирования ход А-АВ - логарифмическая, ход B-AB - линейная, что оптимально подходит для управления в узлах с авторитетом клапана от 0,3 до 0,5.

В зависимости от схемы применения 3х ходовые клапаны VRG3 могут работать как на смешение, так и на разделение потока.

Регулирующие клапаны VRG 3 применяются в системах рабочей средой в которых является вода с концентрацией гликоля не более 50%.

Основные особенности 3 ходовых клапанов Danfoss VRG 3:

  • Полная герметичность перекрытия затвора (класс А)
  • Для управления потоком с температурой ниже 2°C необходим нагреватель штока.
  • Максимальный перепад давлений на трёхходовых клапанах VRG составляет 4бара на смешение потока и 1 бар на разделение.
  • Затвор трёхходового клапана VRG 3 разгружен по давлению, что позволяет применить одинаковые приводы для всего типоразмерного ряда клапанов

Обзор модификаций

Артикул Диаметр Kvs,м3/год
065Z0111 15 0,63
065Z0112 15 1
065Z0113 15 1,6
065Z0114 15 2,5
065Z0115 15 4
065Z0116 20 6,3
065Z0117 25 10
065Z0118 32 16
065Z0119 40 25
065Z0120 50 40

Технические характеристики

Максимальная температура 130 °C
Минимальная температура -10 °C
Давление Ру - 16 бар
Среда Циркуляционная вода
Альтернативная среда 50% гликолевый раствор
Количество ходов 3 -ходовой
Позиция шпинделя Нет
Тип присоединения Внешняя резьба
Размер присоединения Rp½
Материал клапана - Чугун
Смесительный клапан Да
Перепад давлений 4 бар
Ход штока 10 мм
Характеристика регулирования Логарифмическая (для прохода А–АВ);
линейная (для прохода В–АВ)
Характеристика смешения Линейная
Фактор кавитации 0,4
Относительный диапазон регулирования - Min. 30 1
Протечка максимальное 0,05 % kvs
Разгруженный по давлению Нет

Danfoss VRG 3 065Z0113



Описание Danfoss VRG 3 065Z0113.pdf
