Регулятор перепуска AVPA; регулируемая среда – вода; PN = 25 бар1), Тмакс. = 150 °С; в комплекте: клапан, регулирующий блок, внутренние импульсные трубки
Принцип действия
На дроссельном клапане-ограничителе объемный расход начинает создавать перепад давления. Через импульсные трубки перепад давления оказывает воздействие на регулирующую диафрагму. Интегрированная регулирующая пружина используется для регулирования расхода.
Настройка регулятора
Вращая дроссельный клапан-ограничитель, можно настроить ограничитель расхода. В инструкции по монтажу указана диаграмма, при помощи которой осуществляется настройка. Другой способ провести ее — использовать расходомер. Для регуляторов с диаметром клапана 200-250 мм используется только последний вариант.
Составляющие регулятора — это фланцевый клапан, использующийся непосредственно для регулирования, дроссельный клапан, применяющийся для задания расхода, а также регулирующий элемент, в котором установлена диафрагма.

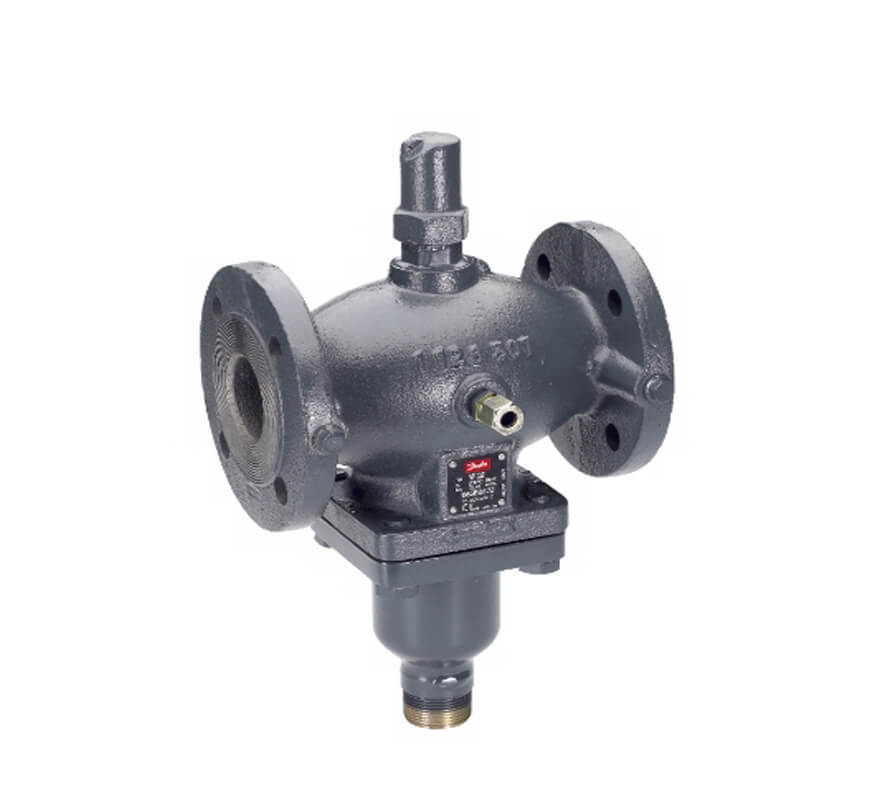

VFQ2Комбинированный регулятор - ограничитель расхода Danfoss VFQ 2 (065B2654) применениняется в системах централизованного теплоснабжения. При увеличении расхода сверх заданного регулятор закрывает клапан. Комбинированный регулятор - ограничитель расхода Danfoss VFQ 2 (065B2654) состоит из регулирующего фланцевого клапана с дроссельным клапаном для задания расхода и регулирующего блока с диафрагмой,преднозначен для регуляторов ограничителей расхода AFQ/VFQ 2, присоединение – фланцы.Максимальный перепад давления на клапане 16 бар, устанавливается на обратном или подающем трубопроводе.
| Ду, мм | Kvs, м3/ч | Кодовый номер | |
| Pу = 16 бар | Pу = 25 бар | ||
| 15 | 4.0 | 065B2654 | 065B2667 |
| 20 | 6.3 | 065B2655 | 065B2668 |
| 25 | 8.0 | 065B2656 | 065B2669 |
| 32 | 16 | 065B2657 | 065B2670 |
| 40 | 20 | 065B2658 | 065B2671 |
| 50 | 32 | 065B2659 | 065B2672 |
| 65 | 50 | 065B2660 | 065B2673 |
| 80 | 80 | 065B2661 | 065B2674 |
| 100 | 125 | 065B2662 | 065B2675 |
| 125 | 160 | 065B2663 | 065B2676 |
| 150 | 280 | 065B2664 | |
| Условное давление Ру бар | 16 бар |
| Перемещаемая среда | Вода для систем теплоснабжения и охлаждения, Тмин. = 5 °С |
| Материал корпуса клапан | Серый чугун EN-GJL-250 (GG-25) |
| Материал уплотнения затвора | Нерж. сталь, мат. № 1.4404 |
| Диапазон настройки расхода при ΔP = 0,2/0,5 бар | 0,1–2/0,2–3 |
| Тмакс. | 150 °С |
| ΔPмакс. | клапана - 16 бар |
| Среда | вода |
| Альтернативная среда 1 | 30% гликолевый раствор |
| Количество ходов | 2 -ходовой |
| Позиция шпинделя | Нормально открытый |
| Тип присоединения | Фланцевый |
| Ход штока | 6 мм |
| Характеристика регулирования | линейная |
| Фактор кавитации | 0,6 |
| Протечка | (макс.) - макс. 0,05 % kvs |
| Разгруженный по давлению | Да |
| Примечание | При температуре от 150 °C до 200 °C применяется только с охладителем импульса давления |
