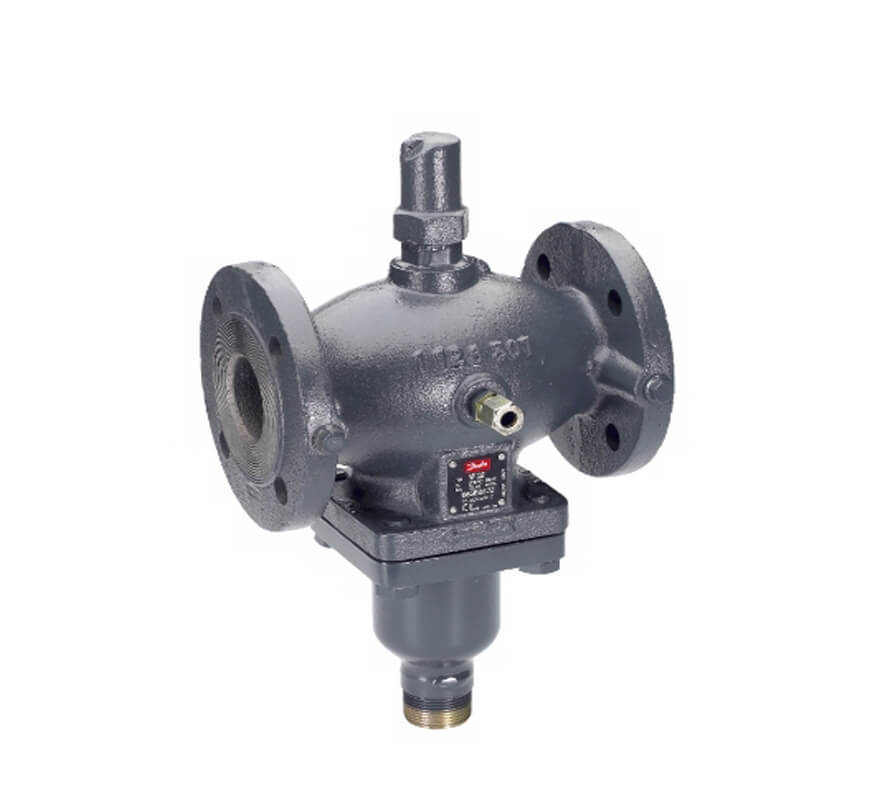

Danfoss VFQ 2 065B2672

Регулятор перепуска AVPA; регулируемая среда – вода; PN = 25 бар1), Тмакс. = 150 °С; в комплекте: клапан, регулирующий блок, внутренние импульсные трубки

Артикул: 065B2672
Наличие: Есть в наличии
122689.2 122689.20 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VFQ 2 065B2672

Принцип действия

На дроссельном клапане-ограничителе объемный расход начинает создавать перепад давления. Через импульсные трубки перепад давления оказывает воздействие на регулирующую диафрагму. Интегрированная регулирующая пружина используется для регулирования расхода.

Настройка регулятора

Вращая дроссельный клапан-ограничитель, можно настроить ограничитель расхода. В инструкции по монтажу указана диаграмма, при помощи которой осуществляется настройка. Другой способ провести ее — использовать расходомер. Для регуляторов с диаметром клапана 200-250 мм используется только последний вариант.
Составляющие регулятора — это фланцевый клапан, использующийся непосредственно для регулирования, дроссельный клапан, применяющийся для задания расхода, а также регулирующий элемент, в котором установлена диафрагма.

VFQ2Комбинированный регулятор - ограничитель расхода Danfoss VFQ 2 (065B2654) применениняется в системах централизованного теплоснабжения. При увеличении расхода сверх заданного регулятор закрывает клапан. Комбинированный регулятор - ограничитель расхода Danfoss VFQ 2 (065B2654) состоит из регулирующего фланцевого клапана с дроссельным клапаном для задания расхода и регулирующего блока с диафрагмой,преднозначен для регуляторов ограничителей расхода AFQ/VFQ 2, присоединение – фланцы.Максимальный перепад давления на клапане 16 бар, устанавливается на обратном или подающем трубопроводе.

Обзор модификаций

Ду, мм Kvs, м3/ч Кодовый номер
Pу = 16 бар Pу = 25 бар
15 4.0 065B2654 065B2667
20 6.3 065B2655 065B2668
25 8.0 065B2656 065B2669
32 16 065B2657 065B2670
40 20 065B2658 065B2671
50 32 065B2659 065B2672
65 50 065B2660 065B2673
80 80 065B2661 065B2674
100 125 065B2662 065B2675
125 160 065B2663 065B2676
150 280 065B2664

Технические характеристики

Условное давление Ру бар 16 бар
Перемещаемая среда Вода для систем теплоснабжения и охлаждения, Тмин. = 5 °С
Материал корпуса клапан Серый чугун EN-GJL-250 (GG-25)
Материал уплотнения затвора Нерж. сталь, мат. № 1.4404
Диапазон настройки расхода при ΔP = 0,2/0,5 бар 0,1–2/0,2–3
Тмакс. 150 °С
ΔPмакс. клапана - 16 бар
Среда вода
Альтернативная среда 1 30% гликолевый раствор
Количество ходов 2 -ходовой
Позиция шпинделя Нормально открытый
Тип присоединения Фланцевый
Ход штока 6 мм
Характеристика регулирования линейная
Фактор кавитации 0,6
Протечка (макс.) - макс. 0,05 % kvs
Разгруженный по давлению Да
Примечание При температуре от 150 °C до 200 °C применяется только с охладителем импульса давления

Размеры

Размеры клапана Danfoss VFQ 2 065B2672



Описание Danfoss VFQ 2 065B2672.pdf
