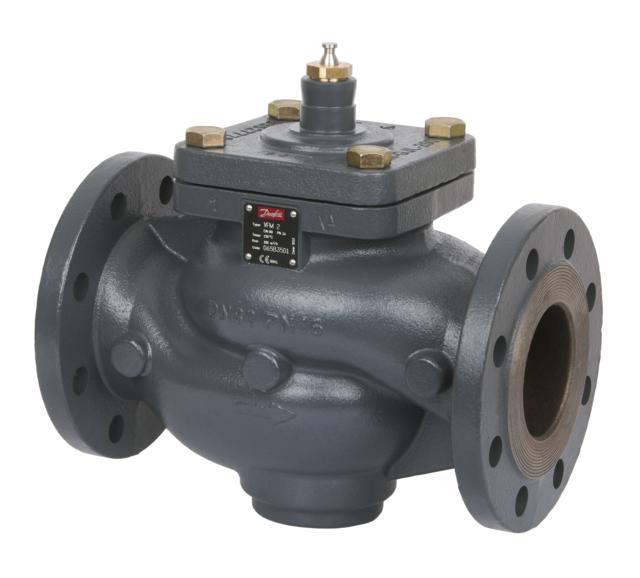

Danfoss VFM 2 065B3050

Name: Danfoss VFM 2 065B3050
SKU: 065B3050

Клапан регулирующий VFM 2 фланцевый, разгруженный для применения с приводами AMV(E) 10 и AMV(E) 13 (DN = 15–20 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153; регулируемая среда – вода; PN = 25 бар, Тмакс. = 150 °С; материал – чугун

Артикул: 065B3050

Наличие: Есть в наличии

Описание

Danfoss VFM 2 065B3050

Регулирующий клапан VFM2 предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан может сочетаться со следующими электрическими приводами Danfoss:

• AVM(E) 10, 13, 23, 33
• ARV(E) 152, 153
• AME655, 658SU/SD

Особенности:

• двойная линейная (Ду 15–50 мм) или логарифмическая характеристика регулирования (Ду 65–250 мм);
• динамический диапазон регулирования 50:1 (Ду 15–50 мм), 100:1 (Ду 65–250 мм);
• разгруженный по давлению..

Основные характеристики:

• условный проход Ду = 15–250 мм;
• пропускная способность Kvs = 0,25–900 м3/ч;
• условное давление Ру = 25 бар (Ду 15– 50 мм), 16 бар (Ду 65–250 мм);
• регулируемая среда: вода или 30% (50%)* водный раствор гликоля;
• температура регулируемой среды: 2 (–10**)–150 °C;
• присоединение к трубопроводу: фланцевое Ру = 25 бар (Ду 15–50 мм), 16 бар (Ду 65–250 мм)
• соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/EC.

Обзор модификаций

Кодовый номер	Ду, мм	Kvs, м3/ч	Ру, бар	*ΔPкл., бар**
065B3050	15	0,25	25	16
065B3051	15	0,4	25	16
065B3052	15	0,63	25	16
065B3053	15	1,0	25	16
065B3054	15	1,6	25	16
065B3055	15	2,5	25	16
065B3056	15	4,0	25	16
065B3057	20	6,3	25	16
065B3058	25	10	25	16
065B3059	32	16	25	16
065B3060	40	25	25	16
065B3061	50	40	25	16

Технические характеристики

Динамический диапазон регулирования	50:1
Характеристика регурирования	Двойная линейная
Коэффициент начала кавитации Z	≥ 0,5
Протечка через закрытый клапан, % от Kvs	0,05%
Условное давление Ру, бар	25
Макс. перепад давления для закрытия клапана ΔРмакс.1), бар	16
Регулируемая среда	вода или 30% водный раствор гликоля
Температура регулируемой среды Т, °С	2…150
Присоединение	Фланцевое, Ру=25 бар по стандарту EN 1092-2
Материалы
Корпус клапана и крышка	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Седло, золотник и шток	Нержавеющая сталь
Уплотнение сальника	EPDM

Размеры

Размеры клапана Danfoss VFM 2 065B3050

Описание Danfoss VFM 2 065B3050 2.pdf
