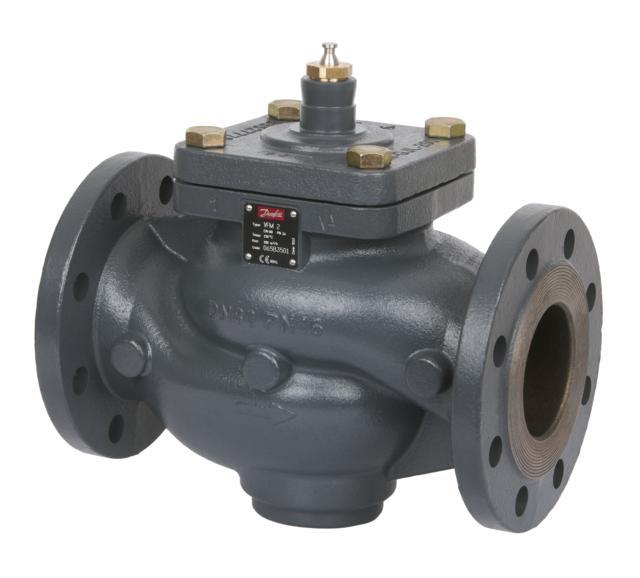

Danfoss VFM 2 065B3059

Клапан регулирующий VFM 2 фланцевый, разгруженный для применения с приводами AMV(E) 10 и AMV(E) 13 (DN = 15–20 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153; регулируемая среда – вода; PN = 25 бар, Тмакс. = 150 °С; материал – чугун

Артикул: 065B3059
Наличие: Есть в наличии
26661.6 26661.60 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VFM 2 065B3059

Регулирующий клапан VFM2 предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан может сочетаться со следующими электрическими приводами Danfoss:

  • • AVM(E) 10, 13, 23, 33
  • • ARV(E) 152, 153
  • • AME655, 658SU/SD

Особенности:

  • • двойная линейная (Ду 15–50 мм) или логарифмическая характеристика регулирования (Ду 65–250 мм);
  • • динамический диапазон регулирования 50:1 (Ду 15–50 мм), 100:1 (Ду 65–250 мм);
  • • разгруженный по давлению..

Основные характеристики:

  • • условный проход Ду = 15–250 мм;
  • • пропускная способность Kvs = 0,25–900 м3/ч;
  • • условное давление Ру = 25 бар (Ду 15– 50 мм), 16 бар (Ду 65–250 мм);
  • • регулируемая среда: вода или 30% (50%)* водный раствор гликоля;
  • • температура регулируемой среды: 2 (–10**)–150 °C;
  • • присоединение к трубопроводу: фланцевое Ру = 25 бар (Ду 15–50 мм), 16 бар (Ду 65–250 мм)
  • • соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/EC.

Обзор модификаций

Кодовый номер Ду, мм Kvs, м3/ч Ру, бар ΔPкл.*,
бар
065B3050 15 0,25 25 16
065B3051 15 0,4 25 16
065B3052 15 0,63 25 16
065B3053 15 1,0 25 16
065B3054 15 1,6 25 16
065B3055 15 2,5 25 16
065B3056 15 4,0 25 16
065B3057 20 6,3 25 16
065B3058 25 10 25 16
065B3059 32 16 25 16
065B3060 40 25 25 16

Технические характеристики

Динамический диапазон регулирования 50:1
Характеристика регурирования Двойная линейная
Коэффициент начала кавитации Z ≥ 0,5
Протечка через закрытый
клапан, % от Kvs
0,05%
Условное давление Ру, бар 25
Макс. перепад давления для закрытия клапана ΔРмакс.1), бар 16
Регулируемая среда вода или 30% водный раствор гликоля
Температура регулируемой среды Т, °С 2…150
Присоединение Фланцевое, Ру=25 бар по стандарту EN 1092-2
Материалы
Корпус клапана и крышка Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Седло, золотник и шток Нержавеющая сталь
Уплотнение сальника EPDM

Размеры

Размеры клапана Danfoss 065B3059 VFM 2

Описание Danfoss 065B3059 VFM 2.pdf
