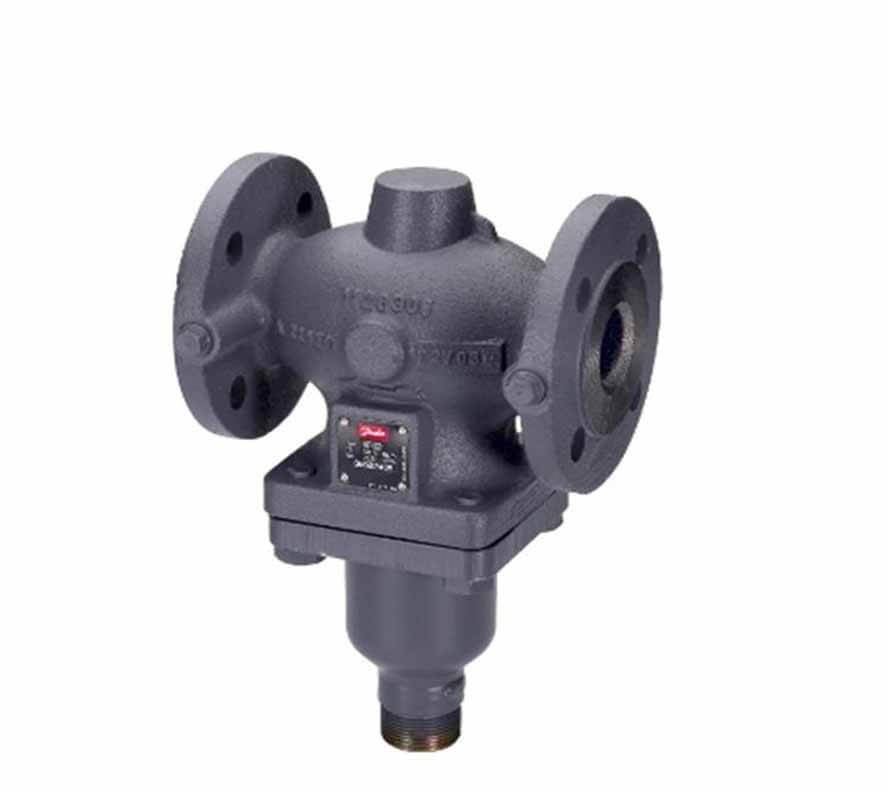

Danfoss VFGS 2 065B2445

Клапан универсальный VFGS 2 фланцевый, разгруженный для применения с регуляторами давления «после себя», температуры; регулируемая среда – пар; PN = 25 бар1); материал – ковкий чугун;

Артикул: 065B2445
Наличие: Есть в наличии
80315.17 80315.17 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VFGS 2 065B2445

Danfoss VFG2 – регулятор давления для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.
Регулятор Danfoss VFG2 (065B2388) - состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.

Принцип действия:

Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан Danfoss VFG2 (065B2388) прикрывается до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины.
Давление может быть отрегулировано изменением настройки.

Обзор модификаций

DN, мм kvs 3/ч) PN, бар Tmax, °C Вес брутто, кг Код
15 4 25 200 6.18 065B2443
20 6.3 25 200 7.26 065B2444
25 8 25 200 9.45 065B2445
32 16 25 200 11.5 065B2446
40 20 25 200 14.86 065B2447
50 32 25 200 17.75 065B2448
65 50 25 200 35.34 065B2449
80 80 25 200 37.96 065B2450
100 125 25 200 68 065B2451
125 160 25 200 73.25 065B2452
150 280 40 200 210 065B2463
200 320 40 200 140 065B2464
250 400 40 200 586 065B2465



Технические характеристики

Материал чугун
Максимальная температура 150 °C
Минимальная температура 2 °C
Среда циркуляционная вода
Альтернативная среда 30% гликолевый раствор
Количество ходов 2 -ходовой
Позиция шпинделя Нормально открытый
Тип присоединения Фланцевый
Материал клапана - GG 25
Условное давление Ру , бар 16, 25 или 40** бар, фланцы по DIN 2501
Перепад давлений 16 бар
Ход штока 6 мм
Характеристика регулирования линейная
Фактор кавитации 0,6
Протечка максимальное 0,05 % kvs
Разгруженный по давлению Да
Примечание При температуре от 150 °C до 200 °C применяется

Размер

Размер клапана Danfoss VFGS 2 065B2445



Описание Danfoss VFGS 2 065B2445.pdf
