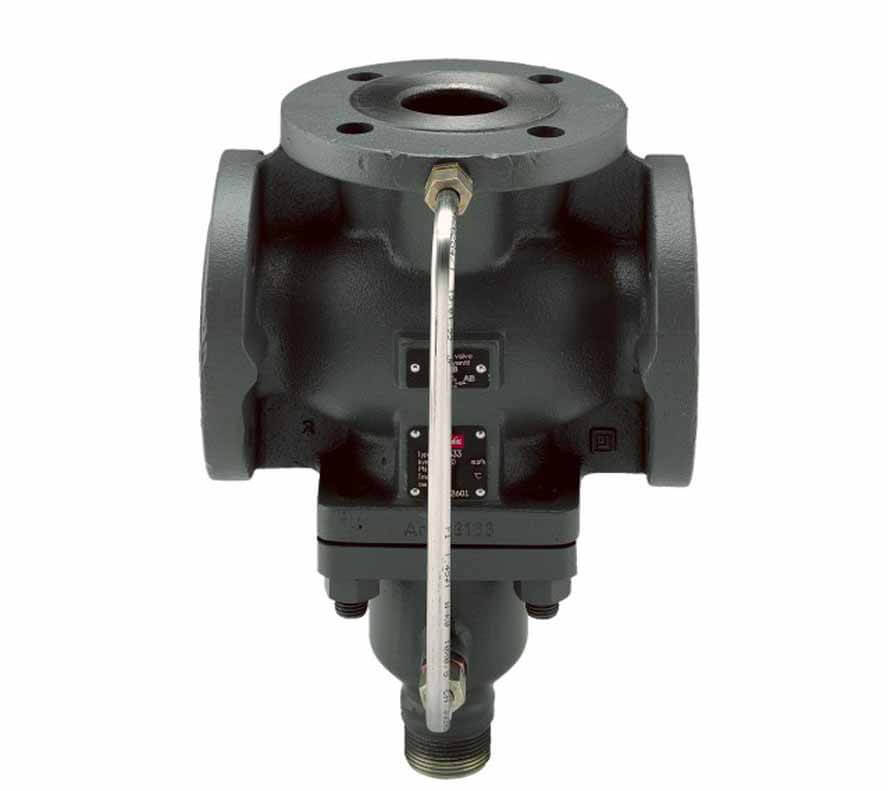

Danfoss VFG 33 065B2606

Регулирующий клапан VFG 33 смесительный/разделительный, разгруженный по давлению; PN = 25 бар, Тмакс. = 200 °С, присоединение фланцевое, материал – чугун

Артикул: 065B2606
Наличие: Есть в наличии
134097.89 134097.89 руб
добавить к сравнению перейти к сравнению
  • Описание

Danfoss VFG 33 065B2606

Клапан трехходовой типа VFG33 фланцевый применяется в качестве регулирующего клапана в регуляторах температуры прямого действия большой серии в сочетании с термостатическими элементами типа AFT,а также может применяться с редукторными электроприводами АМЕ 655 и АМЕ658SU/SD (через специальные адаптеры).Применяется в качестве смесительного клапана в системах тепло- и холодоснабжения.
Трехходовой смесительный клапан Danfoss VFG33 (065B2598) - применяются в системах отопления и централизованного теплоснабжения. Они бывают разгруженными и не разгруженными по давлению.

Основные характеристики:

  • • трехходовой смесительный (VFG33);
  • • разгруженный по давлению;
  • • регулируемая среда: вода.

Обзор модификаций

DN, мм kvs 3/ч) PN, бар Tmax, °C Вес брутто, кг Код
25 8 16 200 10.5 065B2598
32 12,5 16 200 14.85 065B2599
40 20 16 200 17.5 065B2600
50 32 16 200 21 065B2601
65 50 16 200 42.5 065B2602
80 80 16 200 47.5 065B2603
100 125 16 200 83 065B2604
125 160 16 200 93 065B2605
25 8 25 200 10.5 065B2606
32 12,5 25 200 15.04 065B2607
40 20 25 200 18.18 065B2608
50 32 25 200 21.54 065B2609
65 50 25 200 41.5 065B2610
80 80 25 200 41 065B2611
100 125 25 200 100.35 065B2612
125 160 25 200 98 065B2613

Технические характеристики

Максимальная температура 200 °C
Минимальная температура 2 °C
Давление Ру - 16 бар
Среда циркуляционная вода
Альтернативная среда 30% гликолевый раствор
Количество ходов 3 -ходовой
Позиция шпинделя A-AB (Нормально Закрытый)
Тип присоединения Фланцевый
Материал клапана - GGG 40.3
Смесительный клапан Да
Разделительный клапан Нет
Перепад давлений 16 бар
Ход штока 8 мм
Характеристика регулирования линейная
Относительный диапазон регулирования - 1 50
Протечка максимальная 0,1 % kvs
Протечка через байпассный вход - 0,05 % kvs
Разгруженный по давлению Да
Материал корпуса клапана - Ковкий чугун EN-GJS-400 (GGG-40.3)
Материал затвора - Нержавеющая сталь, мат. № 1.4404
Материал седла - Нержавеющая сталь, мат. № 1.4021

Размеры

Размеры клапана Danfoss VFG 33 065B2606

Описание Danfoss VFG 33 065B2606.pdf
