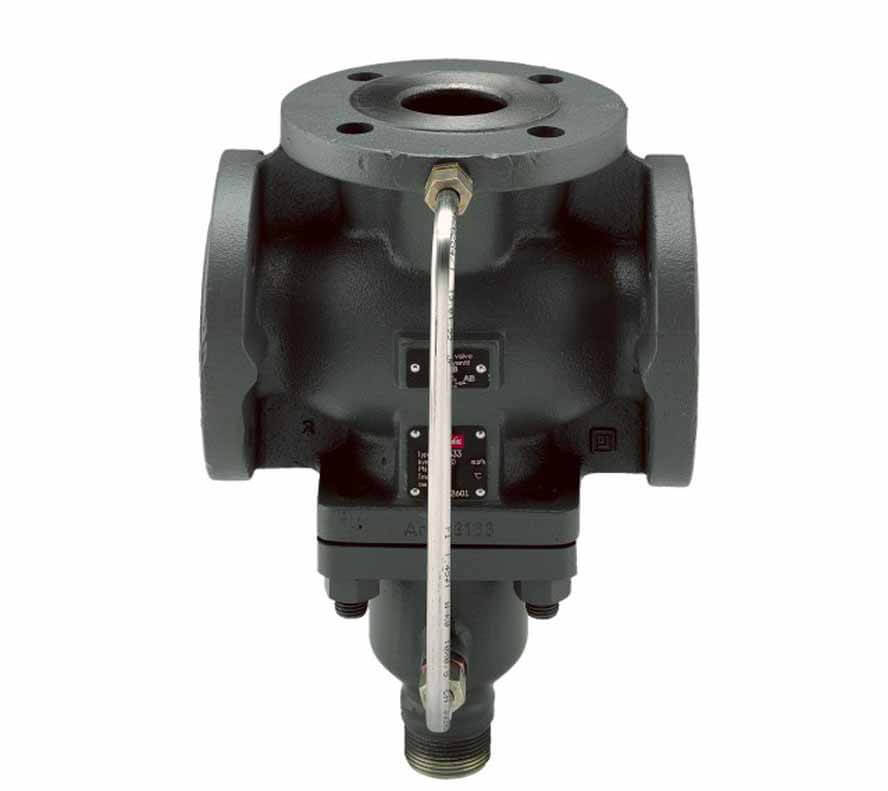

Регулирующий клапан VFG 33 смесительный/разделительный, разгруженный по давлению; PN = 16 бар, Тмакс. = 150 °С, присоединение фланцевое, материал – чугун,
Клапан трехходовой типа VFG33 фланцевый применяется в качестве регулирующего клапана в регуляторах температуры прямого действия большой серии в сочетании с термостатическими элементами типа AFT,а также может применяться с редукторными электроприводами АМЕ 655 и АМЕ658SU/SD (через специальные адаптеры).Применяется в качестве смесительного клапана в системах тепло- и холодоснабжения.
Трехходовой смесительный клапан Danfoss VFG33 (065B2598) - применяются в системах отопления и централизованного теплоснабжения. Они бывают разгруженными и не разгруженными по давлению.
| DN, мм | kvs (м3/ч) | PN, бар | Tmax, °C | Вес брутто, кг | Код |
|---|---|---|---|---|---|
| 25 | 8 | 16 | 200 | 10.5 | 065B2598 |
| 32 | 12,5 | 16 | 200 | 14.85 | 065B2599 |
| 40 | 20 | 16 | 200 | 17.5 | 065B2600 |
| 50 | 32 | 16 | 200 | 21 | 065B2601 |
| 65 | 50 | 16 | 200 | 42.5 | 065B2602 |
| 80 | 80 | 16 | 200 | 47.5 | 065B2603 |
| 100 | 125 | 16 | 200 | 83 | 065B2604 |
| 125 | 160 | 16 | 200 | 93 | 065B2605 |
| 25 | 8 | 25 | 200 | 10.5 | 065B2606 |
| 32 | 12,5 | 25 | 200 | 15.04 | 065B2607 |
| 40 | 20 | 25 | 200 | 18.18 | 065B2608 |
| 50 | 32 | 25 | 200 | 21.54 | 065B2609 |
| 65 | 50 | 25 | 200 | 41.5 | 065B2610 |
| 80 | 80 | 25 | 200 | 41 | 065B2611 |
| 100 | 125 | 25 | 200 | 100.35 | 065B2612 |
| 125 | 160 | 25 | 200 | 98 | 065B2613 |
| Максимальная температура | 200 °C |
| Минимальная температура | 2 °C |
| Давление | Ру - 16 бар |
| Среда | циркуляционная вода |
| Альтернативная среда | 30% гликолевый раствор |
| Количество ходов | 3 -ходовой |
| Позиция шпинделя | A-AB (Нормально Закрытый) |
| Тип присоединения | Фланцевый |
| Материал | клапана - GGG 40.3 |
| Смесительный клапан | Да |
| Разделительный клапан | Нет |
| Перепад давлений | 16 бар |
| Ход штока | 8 мм |
| Характеристика регулирования | линейная |
| Относительный диапазон регулирования - 1 | 50 |
| Протечка | максимальная 0,1 % kvs |
| Протечка | через байпассный вход - 0,05 % kvs |
| Разгруженный по давлению | Да |
| Материал корпуса | клапана - Ковкий чугун EN-GJS-400 (GGG-40.3) |
| Материал | затвора - Нержавеющая сталь, мат. № 1.4404 |
| Материал | седла - Нержавеющая сталь, мат. № 1.4021 |
