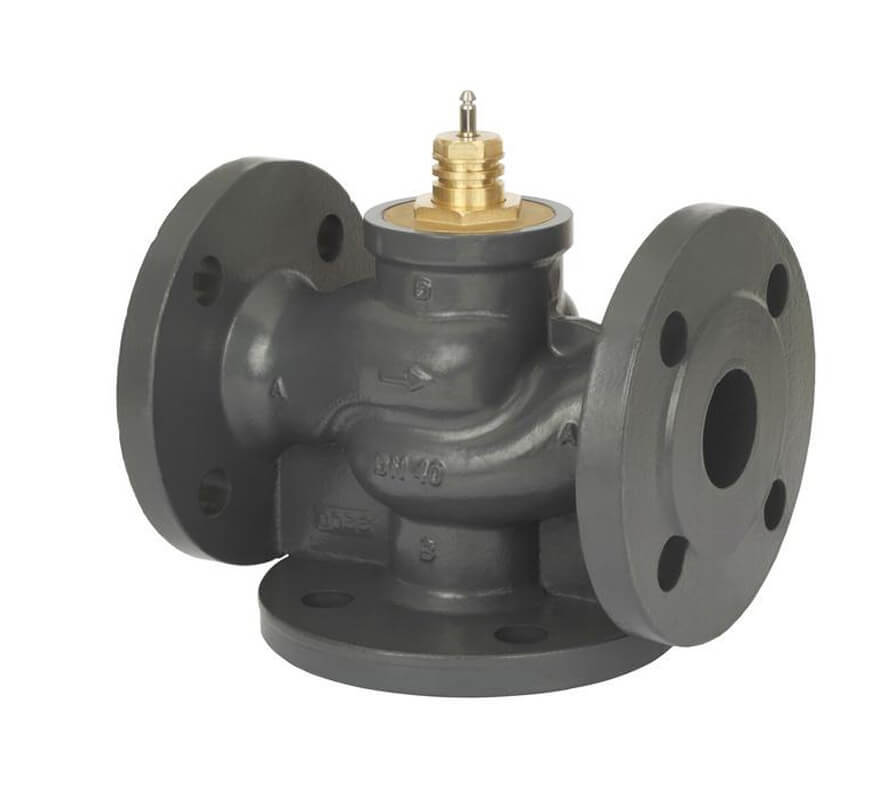

Danfoss VF 3 065Z3351

Клапан регулирующий VF 3 фланцевый для применения с приводами AMV(E) 435, AME 445 ( DN = 15–80 мм, до 130 °С), AMV(E) 438 SU ( DN = 15–50 мм), AMЕ 655, 658 (SU/SD) (DN = 100–150 мм), AMV(E) 85, 86 (DN = 125–150 мм); регулируемая среда – вода; для DN = 15–100 мм PN = 16 бар при Тмакс. = 150 °С, для DN = 125–150 мм PN = 16 бар при Тмакс. = 200 °С; для DN = 200–250 мм PN = 16 бар при Тмакс. = 130 °С материал – чугун. Для VF3 (DN = 15–50 мм) возможна установка с электроприводами AMV(Е) 25, 35 через специальный адаптер (см. раздел "Дополнительные принадлежности")

Артикул: 065Z3351
Наличие: Есть в наличии
44659.73 44659.73 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VF 3 065Z3351

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.
Клапан регулирующий VF 3 фланцевый для применения с приводами AMV(E) 435, AME 445 ( Ду = 15–80 мм, до 130 °С), AMV(E) 438 SU ( Ду = 15–50 мм), AMЕ 655, 658 (SU/SD) (Ду = 100–250 мм),  AMV(E) 85, 86 (Ду = 125–150 мм);для Ду = 15–100 мм Ру = 16 бар при Тмакс. = 150 °С, для Ду = 125–150 мм Ру = 13 бар при Тмакс. = 200 °С; для Ду = 200–250 мм Ру = 16 бар при Тмакс. = 130 °С материал – чугун. Для VF3 (Ду = 15–50 мм) возможна установка сэлектроприводами AMV(Е) 25, 35 через специальный адаптер

3х ходовые клапаны Danfoss VF3 применяются как для смешения, так и для разделения потока и управляются программируемыми контроллерами с помощью электрических приводов.

Корпус 3 ходового клапана VF3 изготовлен из чугуна, шток из нержавеющей стали, а конус из латуни (DN15-80)/ бронзы (DN100)/, а у клапанов (DN125-DN150) из чугуна.

Основные особенности 3х ходовых клапанов VF3:

  • Теплоносителем может быть вода с содержанием гликоля до 50%
  • Характеристика регулирования по ходу B-AB линейная, а по ходу А-АВ - логарифмическая
  • 100% герметичность перекрытия потока обеспечивается за счёт упругого уплотнения затвора
  • Диапазон температур регулируемой среды для клапанов DN15-DN100 составляет от -10 до 130°C, а для клапанов DN125 и DN200 от -10 до 200°C
  • При использовании трёхходового клапана Danfoss VF 3 для управления потоком с температурой ниже +2°C, необходимо дополнительная комплектация нагревателем штока

Обзор модификаций

Артикул Ду, мм Kvs, м3/ч Ход штока, мм
065Z3351 15 0,63 10
065Z3352 15 1 10
065Z3353 15 1,6 10
065Z3354 15 2,5 10
065Z3355 15 4 10
065Z3356 20 6,3 15
065Z3357 25 10 15
065Z3358 32 16 15
065Z3359 40 25 15
065Z3360 50 38 15
065Z3361 65 63 20
065Z3362 80 100 20
065Z3363 100 145 30
065В3125 125 220 40
065В3150 150 320 40
065B4200 200 630 70
065B4250 250 1000 70
065B4300 300 1250 80

Технические характеристики

Условное давление Ру, бар 16
Характеристика регурирования Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ)
Рабочая среда Вода или 50% водный раствор гликоля
Принцип действия Смесительный/Разделительный
Регулирующий орган Седельный клапан
Регулирование Пропорциональное
Баланс затвора по давлению Разгруженный
Тип соединения Фланцевое
Tmax (для воды) 130 °C
Tmin (для воды) 2 °C
PN 16

Размеры

Размеры клапана Danfoss VF 3 065Z3351

Описание Danfoss VF 3 065Z3351.pdf
