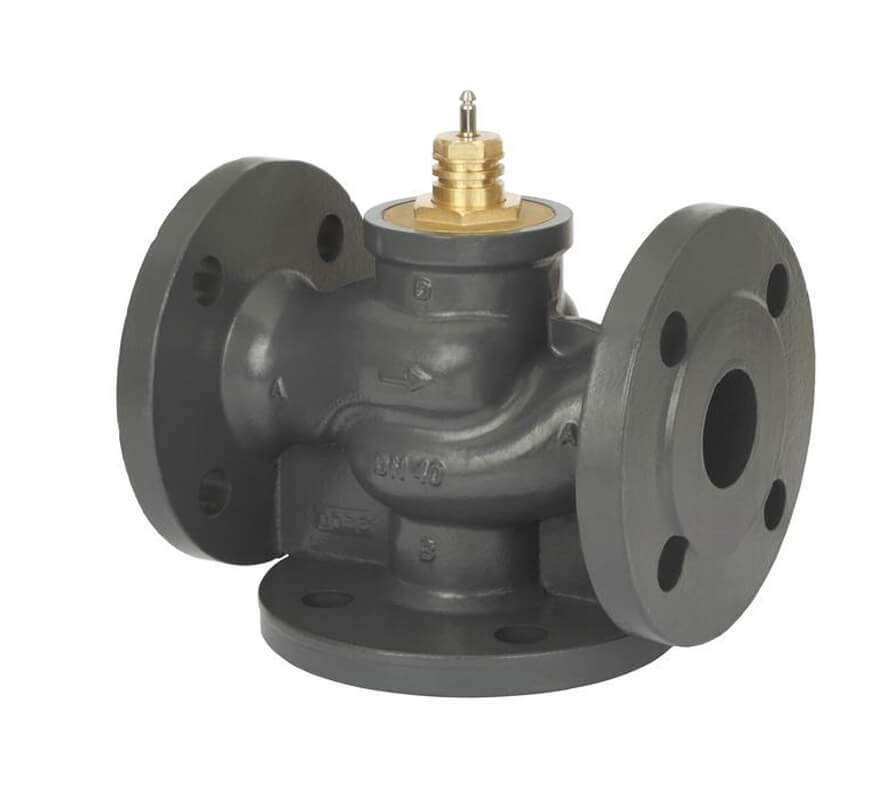

Danfoss VF 3 065B4200

Danfoss VF 3 065B4200

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.
Клапан регулирующий VF 3 фланцевый для применения с приводами AMV(E) 435, AME 445 ( Ду = 15–80 мм, до 130 °С), AMV(E) 438 SU ( Ду = 15–50 мм), AMЕ 655, 658 (SU/SD) (Ду = 100–250 мм),  AMV(E) 85, 86 (Ду = 125–150 мм);для Ду = 15–100 мм Ру = 16 бар при Тмакс. = 150 °С, для Ду = 125–150 мм Ру = 13 бар при Тмакс. = 200 °С; для Ду = 200–250 мм Ру = 16 бар при Тмакс. = 130 °С материал – чугун. Для VF3 (Ду = 15–50 мм) возможна установка сэлектроприводами AMV(Е) 25, 35 через специальный адаптер

3х ходовые клапаны Danfoss VF3 применяются как для смешения, так и для разделения потока и управляются программируемыми контроллерами с помощью электрических приводов.

Корпус 3 ходового клапана VF3 изготовлен из чугуна, шток из нержавеющей стали, а конус из латуни (DN15-80)/ бронзы (DN100)/, а у клапанов (DN125-DN150) из чугуна.

Основные особенности 3х ходовых клапанов VF3:

• Теплоносителем может быть вода с содержанием гликоля до 50%
• Характеристика регулирования по ходу B-AB линейная, а по ходу А-АВ - логарифмическая
• 100% герметичность перекрытия потока обеспечивается за счёт упругого уплотнения затвора
• Диапазон температур регулируемой среды для клапанов DN15-DN100 составляет от -10 до 130°C, а для клапанов DN125 и DN200 от -10 до 200°C
• При использовании трёхходового клапана Danfoss VF 3 для управления потоком с температурой ниже +2°C, необходимо дополнительная комплектация нагревателем штока

Обзор модификаций

Технические характеристики

Описание Danfoss VF 3 065B4200.pdf
