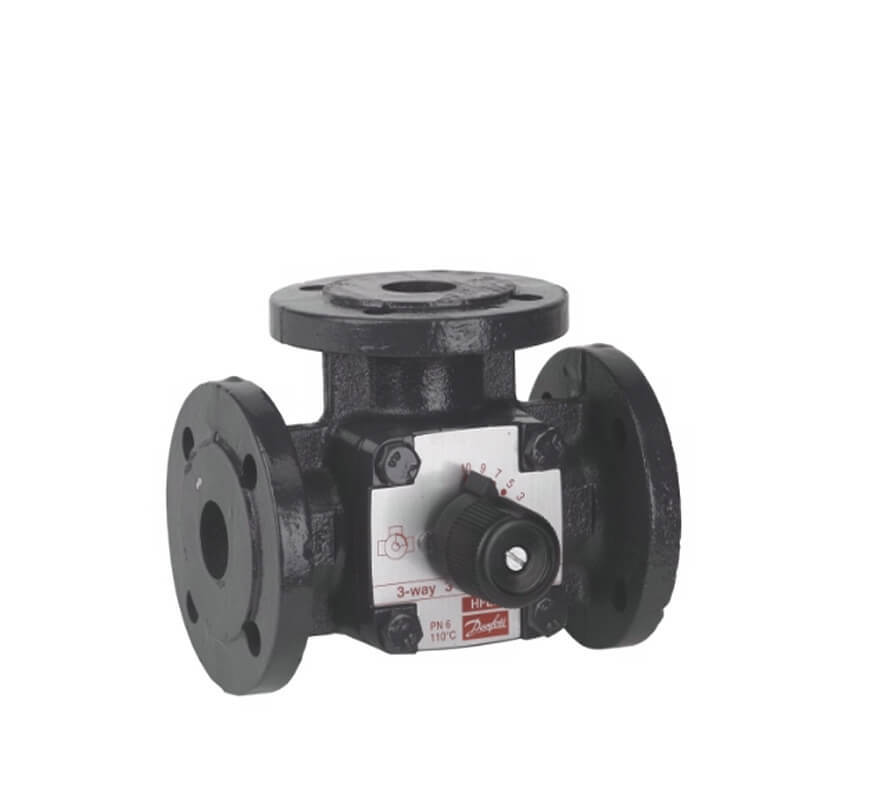

Danfoss HFE 3 065Z0432

Danfoss HFE 3 065Z0432

Клапаны регулирующие поворотные Danfoss HFE 3 (065Z0428) - предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан и нет необходимости в обеспечении точных характеристик регулирования.
Клапаны Danfoss HFE 3 (065Z0428) используются совместно с редукторными электрическими приводами AMB 16 или AMB 182 (если требуются иные скорости поворота затвора клапана).

Поворотные регулирующие клапаны используются для регулирования расхода тепло-/холодоносителя в отопительных и охладительных системах.

Клапан поворотный Danfoss  HFE 3 применяются в тех системах, в которых можно допустить небольшую протечку теплоносителя через клапан в закрытом положении и не нужно обеспечивать точные характеристики регулирования

Особенности

• Минимальная степень протечки для этого класса клапанов;
• Для управления используются электроприводы вида AMB 162 и AMB 182;
• На них установлен индикатор положения клапана, который является доступным для обзора даже при монтированном электроприводе;
• Простая установка;
• Эргономичная рукоятка, использующаяся для управления в ручном режиме;
• Использование в двух режимах: смешение или разделение протоков;
• Корпус клапана из латуни;
• Регулирование осуществляется по S-образной характеристике.

Монтаж

Перед установкой необходимо очистить трубопровод и убедиться в том, что в трубах не установлена металлическая стружка или прочие посторонние предметы. Трубопроводы, на которые монтируется клапан, должны находиться в ровном положении, быть надежно фиксированы и защищены от воздействия вибраций. Нужно монтировать фильтр перед клапаном, чтобы предотвратить появление повреждений регулирующих компонентов. При проведении монтажа нужно учитывать оставление достаточного пространства для установки электропривода.

Функции клапана

Клапаны HRB 3, HFE 3 используются для смешения или разделения потоков. Выбор функции нужно проводить при установке электропривода, устанавливая его положение, а также определяя направление вращение. Оптимальным является установка индикатора положения клапана, чтобы он соответствовал направлению вращению. Подробные сведения об этом можно прочитать в инструкциях для электропривода и клапана.

Обзор модификаций

Технические характеристики
