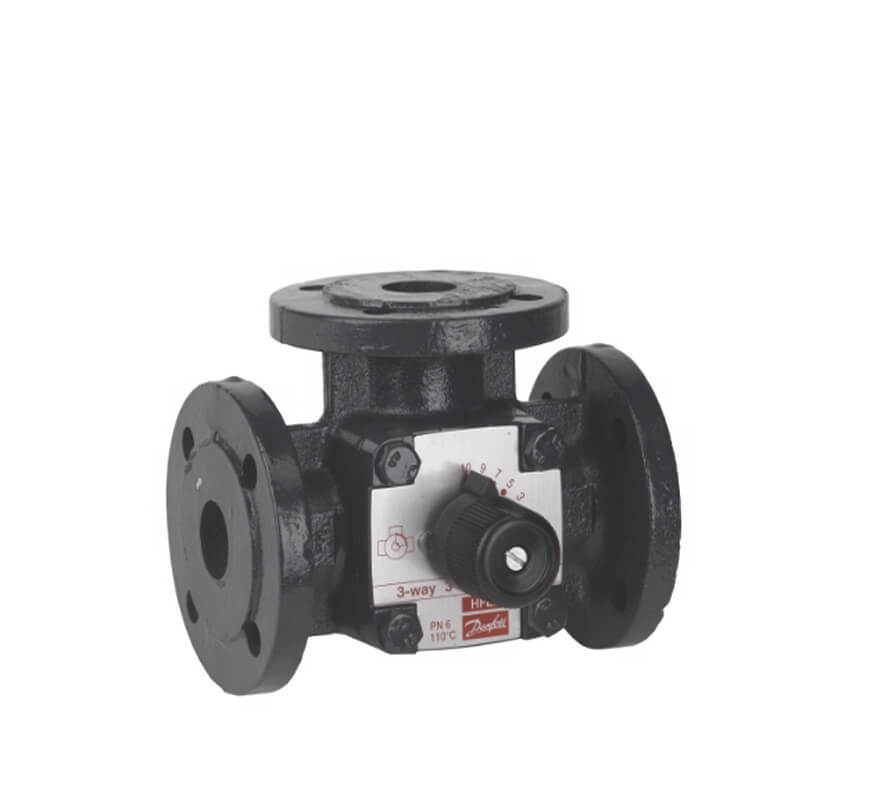

Danfoss HFE 3 065Z0431

Клапан регулирующий HFE 3 фланцевый для применения с приводами AMВ; регулируемая среда – вода; PN = 6 бар, Тмакс. = 110 °С; материал – чугун

Артикул: 065Z0431
Наличие: Есть в наличии
11819.7 11819.70 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss HFE 3 065Z0431

Клапаны регулирующие поворотные Danfoss HFE 3 (065Z0428) - предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан и нет необходимости в обеспечении точных характеристик регулирования.
Клапаны Danfoss HFE 3 (065Z0428) используются совместно с редукторными электрическими приводами AMB 16 или AMB 182 (если требуются иные скорости поворота затвора клапана).

Поворотные регулирующие клапаны используются для регулирования расхода тепло-/холодоносителя в отопительных и охладительных системах.

Клапан поворотный Danfoss  HFE 3 применяются в тех системах, в которых можно допустить небольшую протечку теплоносителя через клапан в закрытом положении и не нужно обеспечивать точные характеристики регулирования

Особенности

  • Минимальная степень протечки для этого класса клапанов;
  • Для управления используются электроприводы вида AMB 162 и AMB 182;
  • На них установлен индикатор положения клапана, который является доступным для обзора даже при монтированном электроприводе;
  • Простая установка;
  • Эргономичная рукоятка, использующаяся для управления в ручном режиме;
  • Использование в двух режимах: смешение или разделение протоков;
  • Корпус клапана из латуни;
  • Регулирование осуществляется по S-образной характеристике.

Монтаж

Перед установкой необходимо очистить трубопровод и убедиться в том, что в трубах не установлена металлическая стружка или прочие посторонние предметы. Трубопроводы, на которые монтируется клапан, должны находиться в ровном положении, быть надежно фиксированы и защищены от воздействия вибраций. Нужно монтировать фильтр перед клапаном, чтобы предотвратить появление повреждений регулирующих компонентов. При проведении монтажа нужно учитывать оставление достаточного пространства для установки электропривода.

Функции клапана

Клапаны HRB 3, HFE 3 используются для смешения или разделения потоков. Выбор функции нужно проводить при установке электропривода, устанавливая его положение, а также определяя направление вращение. Оптимальным является установка индикатора положения клапана, чтобы он соответствовал направлению вращению. Подробные сведения об этом можно прочитать в инструкциях для электропривода и клапана.

Обзор модификаций

Кодовый номер DN Kv, м3/ч P, бар
065Z0428 20 12 6
065Z0429 25 18 6
065Z0430 32 28 6
065Z0431 40 44 6
065Z0432 50 60 6
065Z0433 65 90 6
065Z0434 80 150 6
065Z0435 100 225 6
065Z0436 125 280 6
065Z0437 150 400 6

Технические характеристики

Соединения с трубопроводом Фланцевое, Ру 6
Максимальная температура 110 °C
Минимальная температура -10 °C
Показатель кислотности регулируемой среды от 7 до 10 рН
Ру 6 бар
Среда Циркуляционная вода
Альтернативная среда 50% гликолевый раствор
Количество ходов 3 -ходовой
Позиция шпинделя Нет
Тип присоединения Фланцевый
Материал клапана - Чугун GG 20
Перепад давлений 0,5 бар
Ход штока 0 мм
Характеристика регулирования линейная
Протечка (макс.) - 1 % kvs
Разгруженный по давлению Нет
Примечание - Запасные детали кольцевое уплотнение (065Z0428). 50% гликолевый раствор, работающий вплоть до -10°C

Размеры

Размеры клапана Danfoss HFE 3 065Z0431

Описание Danfoss HFE 3 065Z0431.pdf
