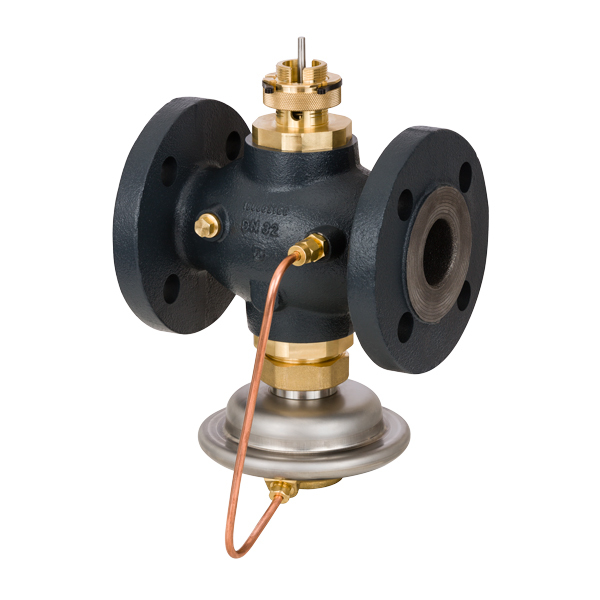

Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM, фланцевый, для применения с приводами AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153; регулируемая среда – вода или 30% водный раствор гликоля; PN = 25 бар, Тмакс. = 150 °С; материал – высокопрочный чугун
AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора – ограничителя расхода прямого действия с диафрагмой и рабочей пружиной
Установка расхода:
Настройка расхода производится путем установки ограничителя хода штока регулирующего клапана в требуемое положение. Настройка выполняется с использованием диаграмм (см. соответствующие инструкции) или по показаниям теплосчетчика.
Автоматический регулятор расхода с встроенным регулирующем клапаном, который прежде всего используется в системах централизованного теплоснабжения. AVQM закрывается при превышении макс. установленного расхода.
В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 23 и AMV(E) 33.
| Ду, мм | Kvs, м3/ч | Присоединение | Кодовый номер |
| 15 | 0,4 | G ¾ A | 003H6746 |
| 15 | 1,0 | G ¾ A | 003H6747 |
| 15 | 1,6 | G ¾ A | 003H6748 |
| 15 | 2,5 | G ¾ A | 003H6749 |
| 15 | 4,0 | G ¾ A | 003H6750 |
| 20 | 6,3 | G 1 A | 003H6751 |
| 25 | 8,0 | G 1 ¼ A | 003H6752 |
| 32 | 12,5 | G 1¾ A | 003H6753 |
| 40 | 16 | G 2 A | 003H6754 |
| 50 | 20 | G 2½ A | 003H6755 |
| 32 | 12,5 | Фланцы, Ру 25, по EN EN 1092-2 | 003H6756 |
| 40 | 20 | Фланцы, Ру 25, по EN EN 1092-2 | 003H6757 |
| 50 | 25 | Фланцы, Ру 25, по EN EN 1092-2 | 003H6758 |
| Динамический диапазон регулирования | > 1 : 30 |
| Условное давление Ру, бар | 25 |
| Макс. перепад давлений на клапане ΔРAVQM, бар | 12 |
| Размер присоединения | G 3/4 A: |
| Место установки | На подающем и обратном трубопроводе |
| Регулируемая среда | Вода или 30% водный раствор гликоля |
| рН регулируемой среды | 7–10 |
| Температура регулируемой среды Т, °С | 2–150 °C |
| Тип присоединения | Внешняя резьба |
| dPb | 0,2 бар |
| Функция | Регулятор расхода и температуры |
| Настройка | Нет |
| Характеристика регулирования | логарифмическая |
| Диапазон регулирования >1 | 30 |
| Протечка | 0,02% |
