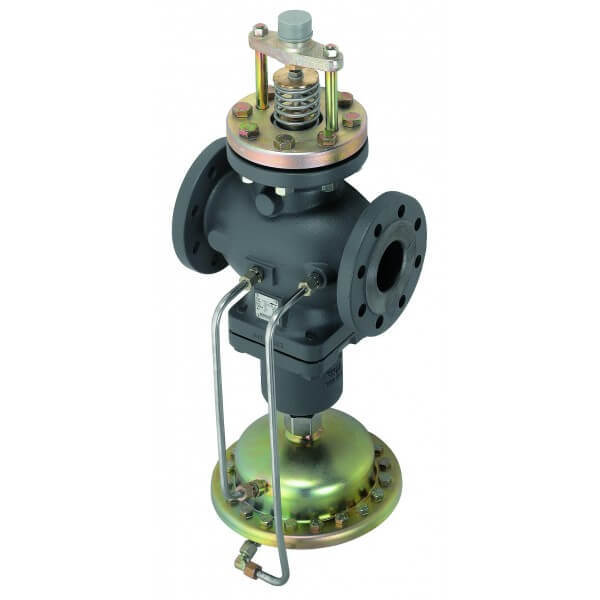

Danfoss AFQM 003G6056

Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AFQM, фланцевый, для применения с приводами, AME 655, AME 658 SU/SD (DN=65-125 мм), AMV (E) 85, AMV (E) 86 (DN=150- 250 мм); регулируемая среда – вода или 30 % водный раствор гликоля; PN = 16 бар; Тмакс. = 150 °С (DN=65-125 мм.), Тмакс. = 140 °С (DN=150-250 мм.); материал – чугун.

Артикул: 003G6056
Наличие: Есть в наличии
171605.07 171605.07 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss AFQM 003G6056

Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AFQM, с наружной резьбой для применения с приводами, AME 655, AME 658 SU/SD (Ду=65-125 мм), AMV (E) 85, AMV (E) 86 (Ду=150- 250 мм.)

Комбинированный с электрическим приводом регулятор AFQM или AFQM 6 является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.

Обзор модификаций

Ду Kvs, м3/ч Ру Кодовый номер
ΔPрб. = 0,2 бар ΔPрб. = 0,5 бар
65 50 16 003G6056 003G6063
80 80 16 003G6057 003G6064
100 125 16 003G6058 003G6065
125 160 16 003G6059 003G6066
150 320 16 003G6060 003G6067
200 450 16 003G6061 003G6068
250 630 16 003G6062 003G6069
65 50 25 003G1088
80 80 25 003G1089
100 125 25 003G1090
125 160 25 003G1091

Технические характеристики

Характеристика регулирования Линейная
Динамический диапазон регулирования > 1 : 20
Величина проетчки, % от Kvs ≤ 0,01
Условное давление Ру, бар 16, 25 бар
Место установки На подающем и обратном трубопроводе
Среда Циркуляционная вода
Альтернативная среда 1 30% гликолевый раствор
Альтернативная среда 2 50% гликолевый раствор
Тмин 2 °C
Тмакс 150 °C
Тип присоединения Фланцевый
dPb 0.2 бар
Функция Регулятор расхода и температуры
Настройка Нет
Мин. объёмный расход 5.6 м3/ч
Номинальный объём 28 м3/ч
Макс. объёмный расход 28 м3/ч
Мин. dP 0 бар
Макс. dP 20 бар
Ход штока 12 мм
Фактор кавитации 0.5
Мин. ph 7

Размеры

Размеры клапана Danfoss AFQM 003G6056

Описание Danfoss AFQM 003G6056.pdf
