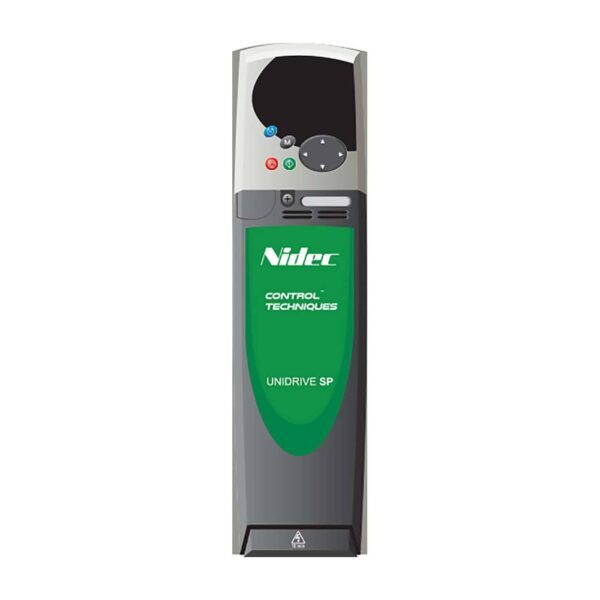

Control Techniques SP1406 представляет собой переменный частотный привод/частотник, который используется для точного управления скоростью и моментом трёхфазных электродвигателей в промышленной автоматике.
Control Techniques SP1406 - однофазный переменный инвертер серии Unidrive SP от Control Techniques, ранее Emerson. Этот привод предназначен для управления асинхронными и сервомоторами мощностью до 4 кВт (нормальный режим) или 5,5 кВт (номинал 7,5 HP при 460 В), с возможностями управления в различных режимах: V/Hz, открытый и закрытый вектор, серво и рекуперативное торможение. Устройство работает от трёхфазной сети 380–480 В AC (48–65 Гц вход) и может выдавать частоту 0–550 Гц. Привод оснащён интерфейсом RS‑485 с Modbus RTU, поддержкой опционных модулей: энкодеры, EtherCAT, ProfiBus, Profinet, CANopen. IP20 корпус предназначен для щитового монтажа с панельной лицевой частью. Привод имеет две рабочие категории: Normal Duty: 11 А выходного тока, до 5,5 кВт (7,5 HP) Heavy Duty: 9,5 А, до 4 кВт (5 HP). Типичная рабочая температура - 0–40 °C, хранение от - 40…70 °C. Имеется встроенный динамический тормоз и удобная панель управления (опционально) . Применяется на станках, конвейерах, насосах, вентиляторах и другой технике, где требуется плавное управление, данные о скорости и интеграция в промышленные системы.
| Производитель | Control Techniques (часть Nidec/Emerson, Великобритания) |
| Серия | Unidrive SP (алгоритмы V/Hz, Vector, Servo) |

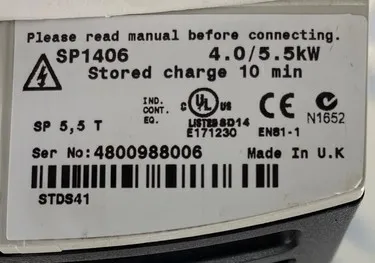

| Модель | SP1406 |
| Входное напряжение | 380–480 В AC AC, 50/60 Гц |
| Номинальная мощность (ND/HD) | 5.5 кВт / 4 кВт (7.5 HP / 5 HP) |
| Номинальный ток (ND/HD) | 11 A / 9.5 A |
| Пиковый ток | до 16.6 A |
| Частота выходная | 0–550 Гц |
| Режимы управления | V/Hz, vector, servo, regen |
| Интерфейсы | RS‑485 Modbus RTU + слоты для CANopen, EtherCAT и др. |
| Охлаждение | Вентилятор + IP20 корпус |
| Темп. рабочая | 0…40 °C; хранение −40…70 °C |
| Вес | ~5 кг (11 фунтов ≈4.99 кг) |
Два режима оценки нагрузки - Normal и Heavy для гибкого выбора.
Разнообразие режимов управления: V/Hz, векторное, серво, рекуперация.
Мультиинтерфейсное подключение - RS‑485, CANopen, EtherCAT и др.
Встроенный динамический тормоз - снижает нагрузку на аппарат.
Панель управления (опция) - удобная настройка без внешних интерфейсов.
Поддержка энкодеров - повышение точности и контроля.
IP20 корпус - подходит для щитовой установки.
Темп. диапазон и надежность - промышленное исполнение.
Unidrive SP - универсальный привод с поддержкой широкого спектра режимов управления и опциональными интерфейсами, обеспечивающий высокую производительность и гибкость при управлении электромоторами от 0,37 кВт до 1,9 МВт.
Техническое_описание_Control_Techniques_SP1406.pdf
