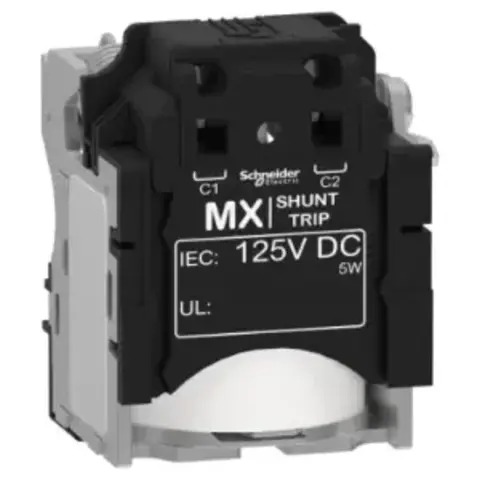

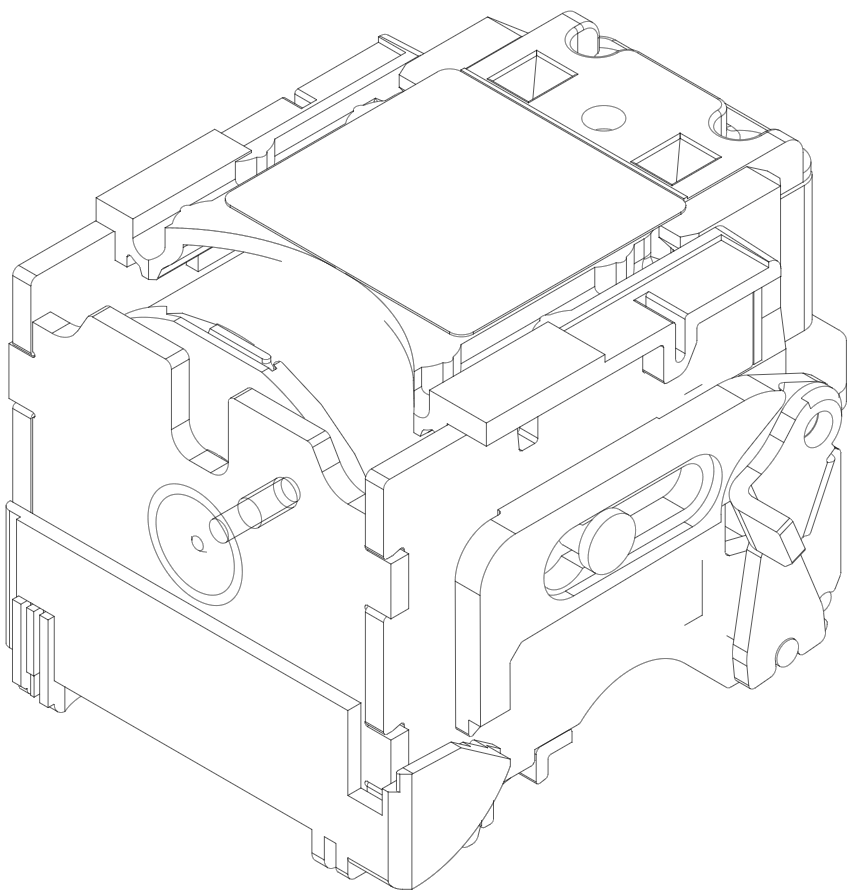

Schneider Electric Compact NSX LV429393 представляет собой шунтовый расцепитель MX, используется для дистанционного отключения автоматических выключателей ComPacT NSX.
Модель LV429393 представляет собой дополнительный модуль MX shunt trip release от Schneider Electric, ранее назывался Square D, предназначенный для серии ComPacT NSX (100…630 A), а также PowerPact и Easypact CVS. Шунтовый расцепитель включает автомат при подаче управления на катушку напряжением 125 V DC, обеспечивая мгновенное дистанционное отключение цепи. Устройство реагирует при напряжении выше 70 % от номинального. Модуль смонтирован стационарно на клеммы выключателя и фиксируется пружинными или винтовыми зажимами под провод диаметром 0,5–1,5 мм². Для срабатывания достаточно импульса длительностью не менее 20 мс и поддерживаемого сигнала. Время реакции составляет около 50 мс. Шунт-триггер рассчитан на входную мощность до 10 Вт (или 30 VA) в момент срабатывания. Его совместимость распространяется на всю серию NSX100–250 и NSX400–630, включая версии с фотоэлементами и PV-модули. Устройство получило маркировку Green Premium от Schneider — это означает совместимость с экологическими нормами RoHS и REACh, а также отсутствие PVC и ртути. Вес прибора — примерно 126 г, габариты: 6,2 × 4,2 × 7,8 см. Расцепитель применяется в системах электробезопасности для аварийного отключения, защиты оборудования и персонала, а также дистанционного управления силовыми цепями в распределительных щитах.
| Производитель | Schneider Electric (ранее Square D) |
| Серия | ComPacT NSX (аксессуары LV42) |
| Модель | LV429393 |
| Тип | Шунтовый расцепитель (shunt trip release) |
| Напряжение управления [Uc] | 125 V DC |
| Рабочий диапазон отключения | 0,7…1,1 × Un |
| Импульс / поддержание | ≥ 20 мс |
| Время срабатывания | 50 мс |
| Пик потребления | ≈ 10 W (30 VA) |
| Клеммы | Пружинные/винтовые, 0,5–1,5 мм² |
| Компактность | 6,2 × 4,2 × 7,8 см; вес 126 г |
| Совместимость | NSX 100–630 A, CVS, PowerPact |
| Экосертификаты | Green Premium, RoHS, REACh, PVC Free |
| Размеры (В/Ш/Д) см | 0.042/ 0.062/ 0.078 |
- Быстрое дистанционное отключение силовых цепей с 125 V DC, минимальное время срабатывания (~50 мс).
- Компактная конструкция и удобное крепление на NSX.
- Работа по импульсу — допускаются короткие сигналы ≥ 20 мс.
- Экологическая безопасность — Green Premium, без PVC или ртути.
- Совместимость со всей линейкой ComPacT NSX.
- CE / UL / CSA — соответствует IEC 60947‑2 стандартам.
Шунтовый расцепитель MX для Compact NSX… Управляющее напряжение 125 В DC… Время срабатывания 50 мс… Управляется импульсом или удерживаемым сигналом… Экологичный продукт Green Premium.
