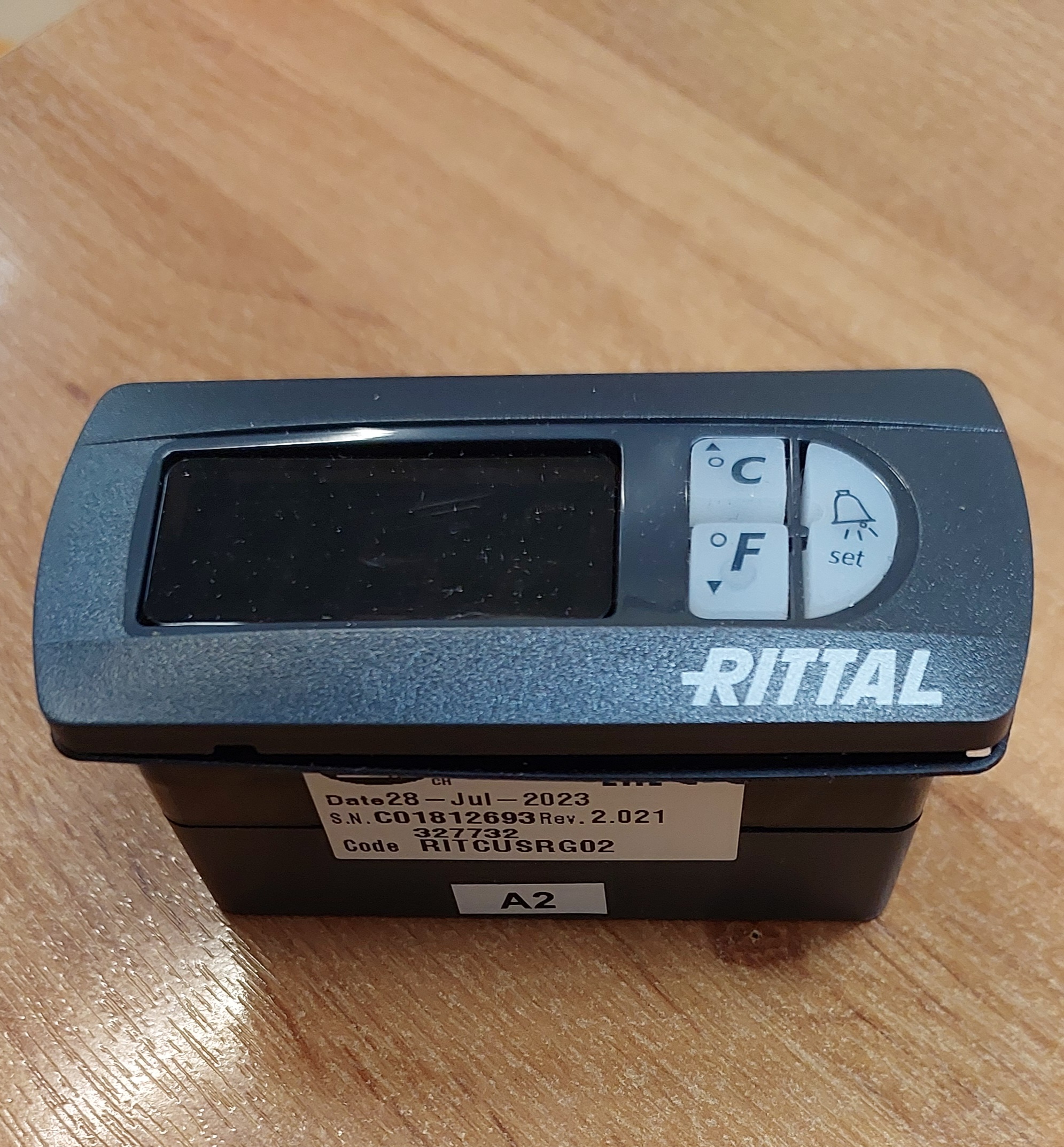

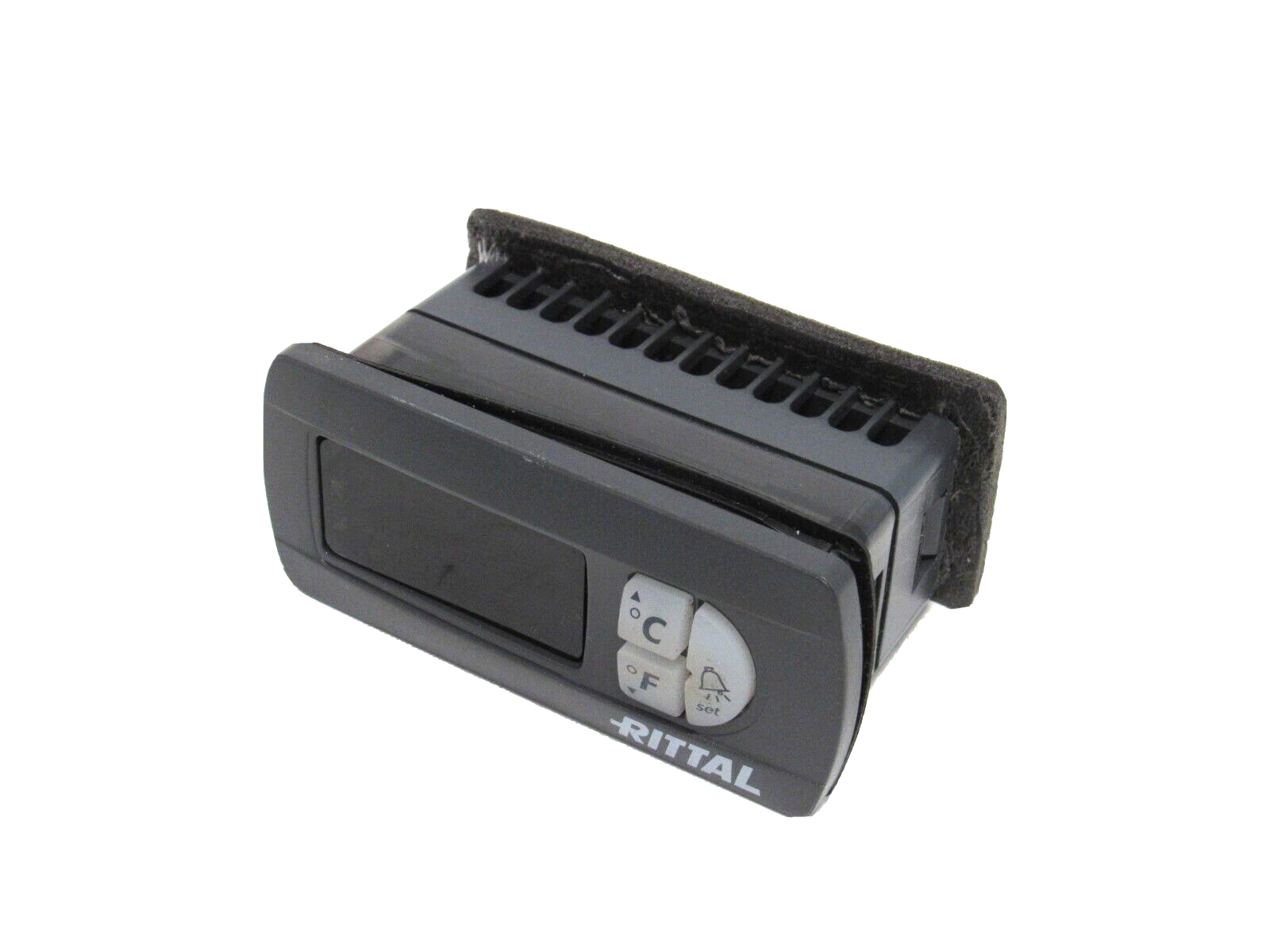

CAREL RITCUSRG02

Новое семейство реле нагрева и охлаждения состоит из новой серии микропроцессорных электронных контроллеров со светодиодным дисплеем, предназначенных для управления одной или несколькими ступенями регулирования, от -50 °C до 150 °C.

Артикул: RITCUSRG02
Наличие: Есть в наличии
48700.0 48700 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

CAREL RITCUSRG02

Предлагается ряд моделей RITCUSRG02, обеспечивающих оптимальное решение для любых задач по наиболее конкурентоспособной цене.   Семейство вставных реле опирается на опыт и успех предыдущих серий, таких как IR32 Universal, с целью предложить все более простой и экономичный продукт для управления температурой.

Основными характеристиками являются:

  • - отображение температуры в градусах (по Цельсию или Фаренгейту) с помощью дисплея с двумя цифрами и знаками "пол" и "минус";
  • - полный ассортимент моделей с 1, 2, 3 реле;
  • - эргономичная трехкнопочная клавиатура;
  • - возможность управления двумя независимыми уставками с помощью двух зондов управления и двух реле (функция двойного термостата).  Кроме того, были введены новые функции и характеристики:
  • - входы для зондов NTC или PTC (в зависимости от модели);
  • - отображение рабочего состояния (активных выходов управления и второго зонда) с помощью хорошо видимого и легко распознаваемого сигнала, благодаря трем кнопкам с подсветкой;
  • - высокоэффективный красный светодиодный дисплей;
  • - инновационное крепление: с передней панели, с помощью двух винтов в версиях TOP;
  • - передние рамки различных цветов, по запросу;
  • - быстрое программирование с помощью аппаратной кнопки, когда прибор не питается (в версиях TOP);
  • - возможность изменения списка параметров, выбирая каждый параметр как часто используемый или защищенный паролем;
  • - электрические соединения с помощью съемных (винтовых или обжимных) или фиксированных винтовых разъемов;

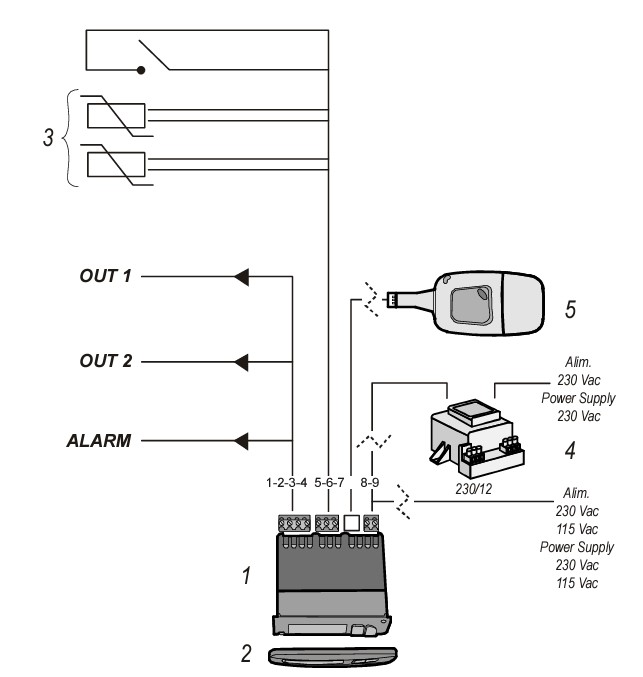

На рисунке показана схема применения. Здесь же указаны возможные принадлежности и расширения, а также соединения для входов и выходов:

  1. 1. прибор;
  2. 2. вставная рама;
  3. 3. температурные зонды;
  4. 4. трансформатор питания (модели 12 В);
  5. 5. клавиша программирования параметров (только для моделей TOP).
Питание  Клеммы 8 и 9; значение источника питания может составлять 230 В переменного тока, 115 В переменного тока или 12 В постоянного тока. Действующее значение указано на этикетке подключения.
Температурные зонды Клеммы 5 и 6 необходимы для подключения температурного зонда 1. Клеммы 6 и 7 необходимы для подключения температурного зонда 2, если он предусмотрен.
Цифровой вход Клеммы 6 и 7 предназначены для подключения цифрового входа со свободным контактом, если он предусмотрен.
Копирование ключевого соединения Четырехконтактный разъем предназначен для подключения клавиши копирования параметров. Этот разъем отсутствует в моделях Eco.
В данном руководстве описаны только характеристики прибора, с кратким упоминанием аксессуаров и расширений.

Техническое_описание_Carel_RITCUSRG02.pdf
