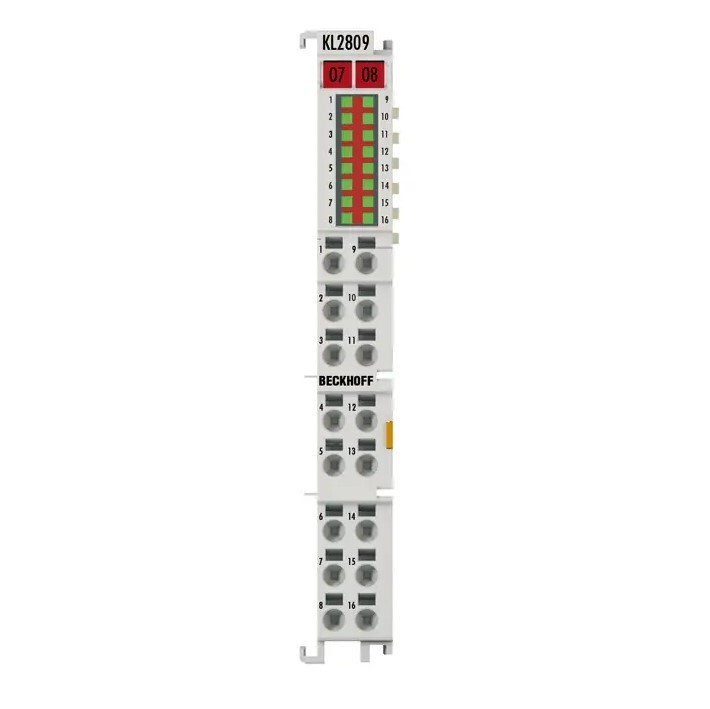

KL2809 представляет собой модуль цифрового выхода от производителя Beckhoff. Модуль дискретных выходов KL2809 соединяет дискретные сигналы управления от устройства автоматизации с исполнительными механизмами на уровне процесса с электрической изоляцией.
Модули ввода-вывода серий KL2xxx, KS2xxx и KM2xx предназначены для обработки цифровых/двоичных сигналов. Если не указано иное, высокий уровень соответствует напряжению питания при положительной логике переключения, низкий уровень - земле. В логике с переключением на землю все наоборот. Для обоих типов логики доступны различные напряжения питания. 1, 2, 3 и 4-проводные способы подключения позволяют использовать модули ввода-вывода практически во всех приложениях без дополнительных проводов.

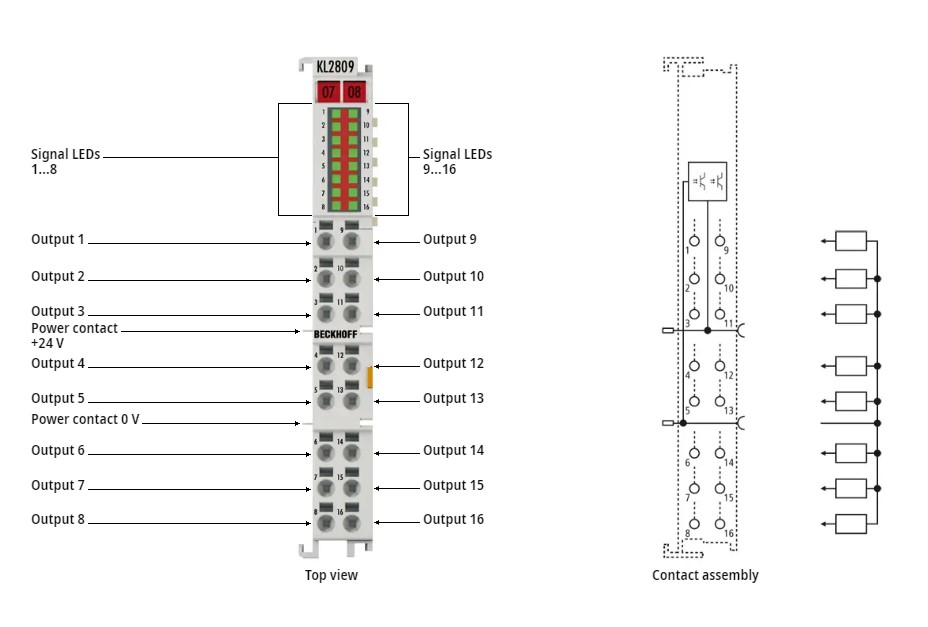

Модуль дискретных выходов KL2809 соединяет дискретные сигналы управления от устройства автоматизации с исполнительными механизмами на уровне процесса с электрической изоляцией. Модуль KL2809 защищен от переполюсовки и обрабатывает токи нагрузки с выходами, защищенными от перегрузки и короткого замыкания. Модуль ввода-вывода содержит 16 каналов, состояние сигналов которых отображается светодиодами. Модуль особенно удобен для компактного использования в шкафах управления. Технология подключения особенно подходит для односторонних входов. Все компоненты должны использовать ту же точку отсчета, что и KL2809. Силовые контакты соединены шлейфом.
Питание выходов осуществляется через контакт питания 24 В в KL2809. В случае одножильных проводов проводники можно подключать без инструментов, используя метод прямого подключения.
Модули ввода-вывода HD (High Density) с повышенной плотностью упаковки имеют 16 точек подключения в корпусе 12-миллиметрового клеммного блока.
| Заказной номер производителя | KL2809 |
| Технология подключения | 1-проводная |
| Количество выходов | 16 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Тип нагрузки | Омическая, индуктивная, ламповая |
| Макс. выходной ток | 0,5 A (защита от короткого замыкания) на канал |
| Ток короткого замыкания | < 2 A |
