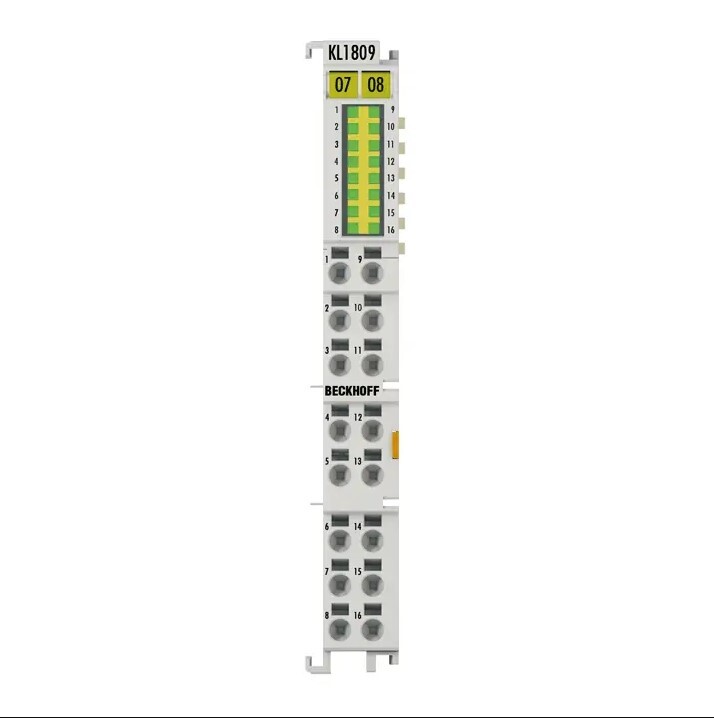

Beckhoff KL1809 представляет собой 16-канальный модуль дискретного ввода. Он применяется в составе систем распределенного управления для получения сигналов от датчиков и переключателей с номинальным напряжением 24 В постоянного тока.
Данное устройство относится к категории электронных компонентов для промышленной автоматизации и является частью модульной системы шинных терминалов. Принцип работы модуля заключается в преобразовании входных сигналов от полевых устройств в цифровой формат для передачи по внутренней шине к главному контроллеру. Одной из ключевых особенностей модели является сверхтонкий корпус, который позволяет разместить 16 независимых каналов ввода при ширине всего 12 миллиметров, что существенно экономит место внутри электрического шкафа. Каждый канал оснащен собственным светодиодным индикатором для визуального контроля состояния входа. Электронная схема устройства включает в себя компоненты для защиты от электромагнитных помех и фильтрации входных сигналов, что обеспечивает стабильность работы в условиях высокого уровня индустриальных шумов. Применение технологии прямого пружинного зажима проводов упрощает монтаж и гарантирует надежное электрическое соединение, устойчивое к вибрациям. Устройство широко используется в станкостроении, на автоматизированных сборочных линиях и в системах управления сложными инженерными объектами. Модуль поддерживает работу с различными типами датчиков, имеющих выходную логику типа «общий минус» (p-n-p). Благодаря высокой плотности каналов, интеграция данного терминала в систему автоматизации позволяет сократить количество используемых модулей и упростить общую топологию проводных соединений.
| Заказной номер производителя | KL1809 |

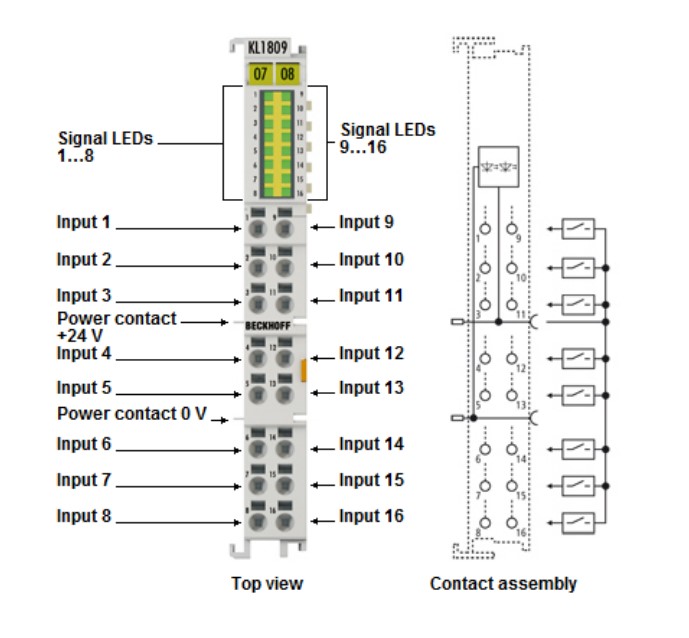

| Технология подключения | 1-проводная |
| Количество входов | 16 |
| Номинальное напряжение | 24 В DC (-15%/+20%) |
| Входной фильтр | тип. 3,0 мс |
| Ширина битов в изображении процесса | 16 входов |
| Конфигурация | Нет адреса или настройки конфигурации |
