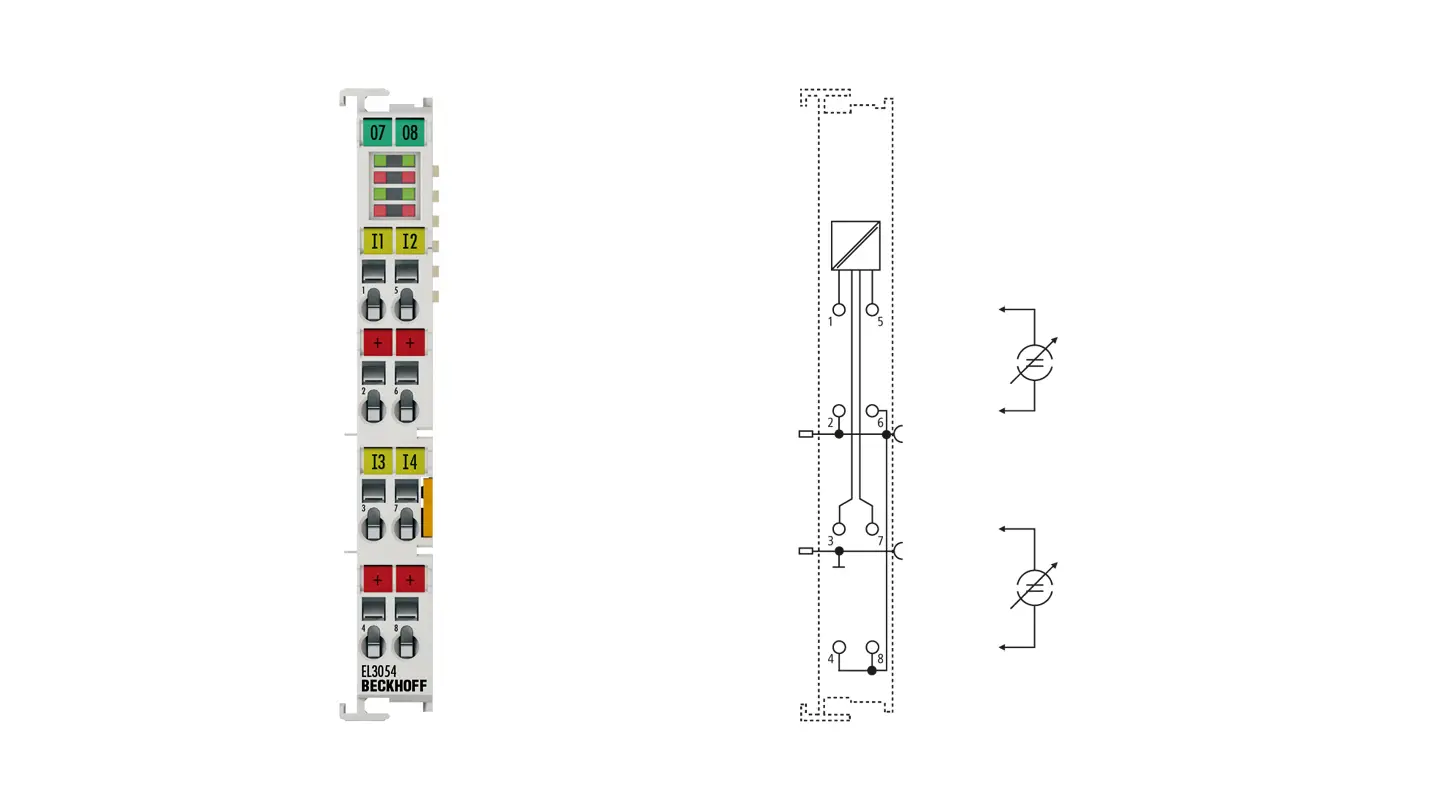

Beckhoff EL3054 представляет собой четырехканальное устройство ввода аналоговых сигналов тока, предназначенное для интеграции в промышленные сети передачи данных. Оно применяется для измерения параметров технологических процессов, поступающих от датчиков с унифицированным выходным сигналом в диапазоне от 4 до 20 мА.
Аналоговый терминал Beckhoff EL3054 служит связующим звеном между полевым оборудованием и системой автоматического управления. Принцип работы устройства заключается в оцифровке поступающих токовых сигналов с разрешающей способностью 12 бит. Полученные цифровые значения передаются по внутренней шине EtherCAT в контроллер для дальнейшей математической обработки и формирования управляющих воздействий. Устройство поддерживает работу с четырьмя независимыми входами, имеющими общую точку заземления.
Область применения включает системы мониторинга давления, температуры, расхода и уровня жидкостей в химической, пищевой и нефтегазовой отраслях. Электронная схема модуля выполнена с учетом требований к помехоустойчивости и обеспечивает гальваническую развязку между измерительными цепями и информационной шиной, что предотвращает повреждение дорогостоящего оборудования при возникновении неисправностей на линии. Встроенные алгоритмы самодиагностики позволяют выявлять такие внештатные ситуации, как обрыв провода или перегрузка канала, и мгновенно оповещать об этом оператора. Прибор не требует сложной предварительной настройки, так как конфигурация осуществляется программно через среду проектирования, что упрощает замену узлов в случае необходимости технического обслуживания.
| Параметр | Значение |
| Фирма | Beckhoff |
| Страна | Германия |
| Серия | EtherCAT Terminal |
| Модель | EL3054 |
| Количество входов | 4 |
| Тип сигнала | 4-20 мА |
| Разрешающая способность | 12 бит |
| Внутреннее сопротивление | 85 Ом |
| Погрешность измерения | менее ±0,3% |
| Электрическая изоляция | 500 В |
| Время преобразования | 0,625 мс |
| Вес | 60 г |
- Компактное исполнение для экономии места на монтажной рейке.
- Светодиодная сигнализация об ошибках и состоянии каналов.
- Возможность подключения двухпроводных датчиков напрямую к клеммам питания.
- Встроенные цифровые фильтры для подавления сетевых наводок.
Сочетает высокую точность измерений с надежностью промышленного класса. Оптимальное решение для обработки стандартных сигналов тока в автоматизированных системах.
