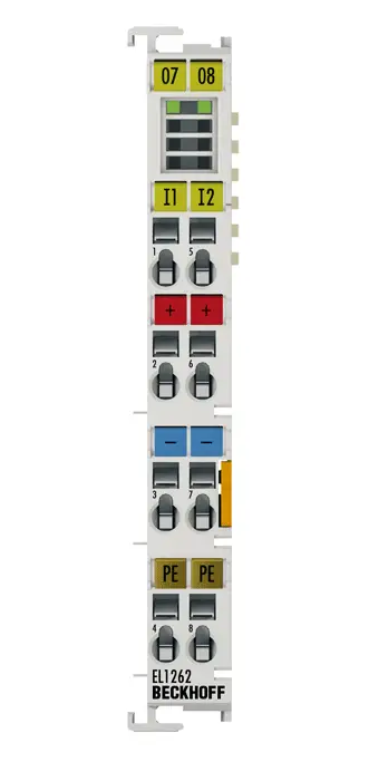

Beckhoff EL1262 - это модуль дискретного ввода. EL1262 принимает быстрые дискретные сигналы управления 24 В от уровня процесса и передает их в электрически изолированной форме на контроллер.
EtherCAT-модули серий EL1xxx, ES1xxx и ELX1xxx предназначены для сбора двоичных сигналов. Обычно это механические контакты, такие как размыкающие или замыкающие контакты, электронные датчики, такие как индуктивные датчики приближения, оптические датчики или другие методы для генерации сигнала низкого/высокого уровня в смысле технологии управления. Этот сигнал передается через EtherCAT на устройство автоматизации верхнего уровня для дальнейшей обработки.
Варианты терминалов отличаются друг от друга пороговыми значениями сигнала, количеством каналов, вариантами подключения и/или временем входного фильтра. Ассортимент дополняется дополнительными функциями, такими как XFC (временная метка/передискретизация), безопасность или комбинированные модули ввода/вывода.

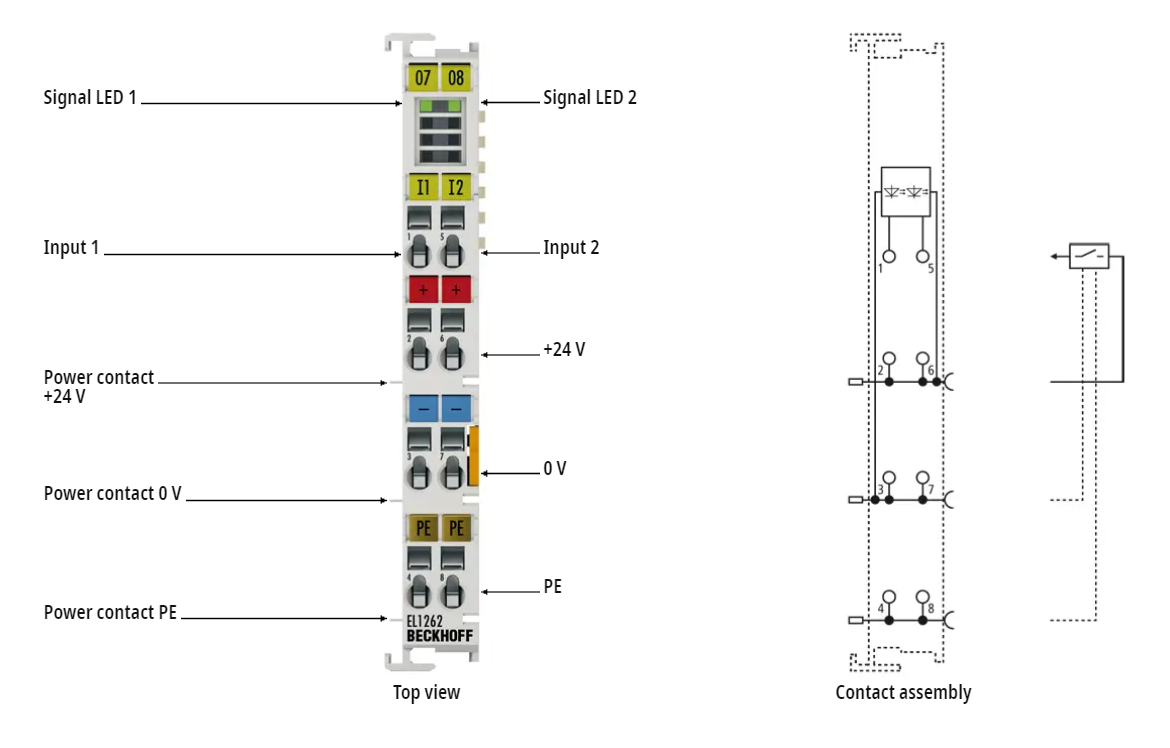

Модуль дискретного ввода EL1262 принимает быстрые дискретные сигналы управления 24 В от уровня процесса и передает их в электрически изолированной форме на контроллер. EtherCAT-модуль имеет два канала, которые отображают состояние своих сигналов с помощью светоизлучающих диодов. Сигналы дискретизируются с настраиваемым целым числом, кратным (коэффициент передискретизации: n) частоте цикла шины (n микроциклов за цикл шины). Для каждого цикла шины EtherCAT-модуль генерирует блок данных процесса, который передается коллективно во время следующего цикла шины. Временная база терминала может быть точно синхронизирована с другими EtherCAT-устройствами с помощью распределенных часов. Эта процедура XFC позволяет увеличить временное разрешение цифровых входных сигналов в n раз по сравнению с временем цикла шины.
| Заказной номер производителя | EL1262 |
| Технология подключения | 4-проводная |
| Количество входов | 2 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Входной ток | тип. 3 мА |
| Потребляемый ток силовых контактов | тип. 20 мА + нагрузка |
| Электрическая изоляция | 500 В (E-bus/потенциал поля) |
