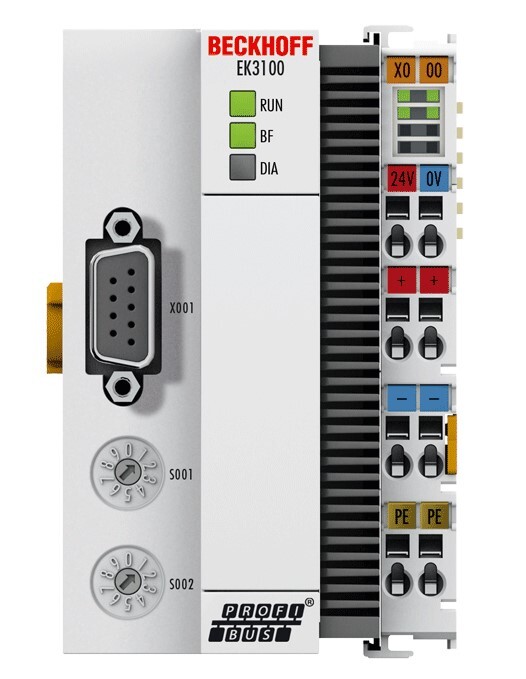

EK3100 представляет собой коплер серии EK от производителя Beckhoff. Коплеры серии EK соединяют обычные системы полевой шины с EtherCAT.

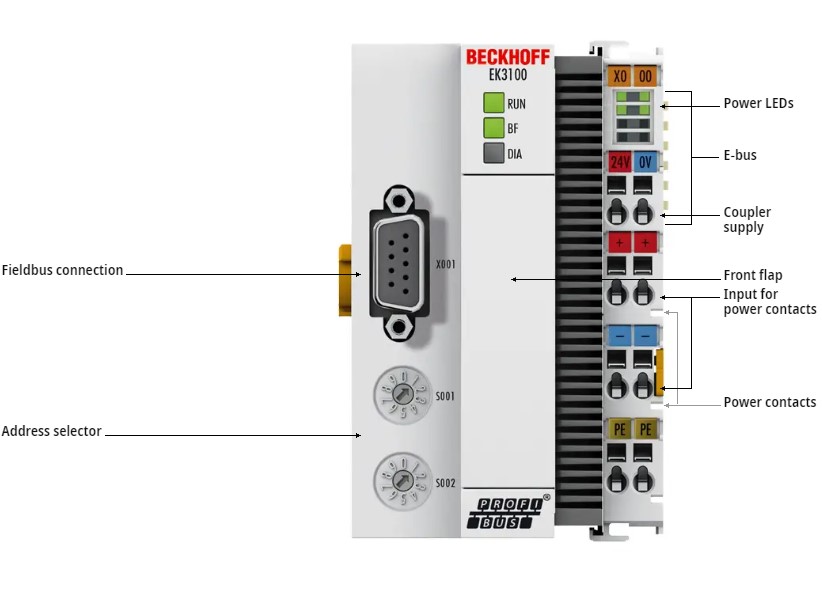

Копплер EK3100 соединяет сети PROFIBUS с EtherCAT-модулями (ELxxxx), а также с модулями EtherCAT Box (EPxxxx) и преобразует телеграммы из PROFIBUS в сигнальное представление шины E-bus. Одна станция состоит из модуля EK3100 и любого количества EtherCAT-модулей. Копплер подключается к PROFIBUS через 9-контактный штекер D-sub. В EtherCAT копплер PROFIBUS имеет в своем распоряжении мощную и сверхбыструю систему ввода/вывода нижнего уровня с большим выбором модулей. Копплер поддерживает профиль PROFIBUS и легко вписывается в сети PROFIBUS. Сверхбыстрая, мощная система ввода/вывода с большим выбором терминалов теперь доступна и для других полевых шин и систем Industrial Ethernet. EtherCAT обеспечивает очень гибкую конфигурацию топологии. Благодаря физике Ethernet можно преодолевать большие расстояния без снижения скорости шины. При переходе на полевой уровень - без шкафа управления - к EKxxxx также можно подключать модули EtherCAT Box (EPxxxx) с классом защиты IP67.
| Заказной номер производителя | EK3100 |
| Протокол | PROFIBUS DP |
| Конфигурация | Не требуется |
| Интерфейс шины | 1 x D-sub 9-контактный разъем с экранированием |
| Питание | 24 В постоянного тока (-15%/+20%) |
| Силовые контакты | макс. 24 В постоянного тока/макс. 10 A |
| Электрическая изоляция | 500 В (контакты питания/напряжение питания/Ethernet) |
Копплеры EKxxxx являются ведомыми устройствами полевой шины и содержат ведущее устройство EtherCAT для модулей EtherCAT. Копплеры EKxxx интегрируются точно так же, как и копплеры серии BKxxx, с помощью соответствующих инструментов конфигурирования системы полевой шины и связанных с ними конфигурационных файлов, таких как GSD, ESD или GSDML. Версия, программируемая с помощью TwinCAT, - это серия встраиваемых ПК CX80xx для TwinCAT 2 и CX81xx для TwinCAT 3.
