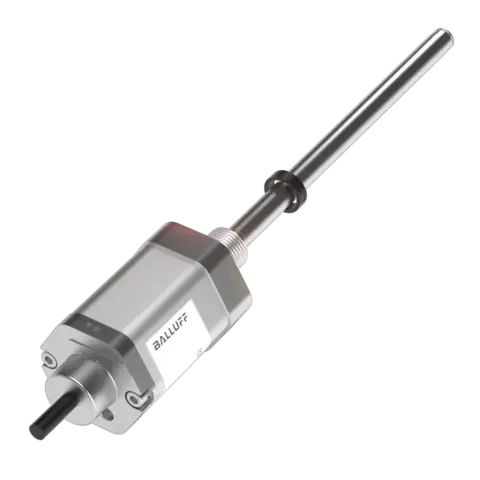

Balluff BTL7‑P511‑M0160‑A‑SA330‑KA10 представляет собой магнитострикционный датчик линейного перемещения, широко известный как магнитострикционный позиционный датчик длиной, используется для высокоточного измерения хода в гидравлике, прессах и автоматизированных системах.
Датчик BTL7‑P511‑M0160‑A‑SA330‑KA10, также известный как BTL12E6 по внутреннему коду Balluff, представляет собой магнитострикционный датчик положения в исполнении «стержень» с измерительным диапазоном 160 мм. Датчик имеет алюминиевый анодированный корпус, крепление фланцем с резьбой M18×1.5 и может использовать до трёх магнитов для точного позиционного контроля. Сенсор оснащён фиксированным кабелем PUR длиной 10 м и интерфейсом Start/Stop. Питается от 10…30 V DC, обеспечивает частоту выборки до 4028 Гц, с максимальной нелинейностью ±30 µm и повторяемостью ≤5 µm. Рабочие условия датчика включают широкий температурный диапазон –40…+85 °C, степень защиты IP68, что делает датчик надёжным в агрессивных средах и гидравлических системах. Устойчивость к давлению, пыли и влаге обеспечивают продолжительную работу без необходимости частого обслуживания. Применяется такой датчик в системах контроля положения плунжеров и штоков, станочных и прессовых механизмах, подъёмной технике. Встроенный магнитострикционный принцип обеспечивает абсолютное измерение без износа, даже при вибрациях и высоких давлениях.
| Производитель | Balluff GmbH (Германия) |
| Серия | BTL‑Rod / BTL12E6 |
| Модель | BTL7‑P511‑M0160‑A‑SA330‑KA10 |
| Тип | Магнитострикционный датчик положения |
| Диапазон измерения | 160 мм |
| Интерфейс | Start/Stop (прямой/инвертированный) |
| Напряжение питания | 10…30 V DC |
| Макс. частота выборки | 4028 Гц |
| Нелинейность | ±30 µm |
| Повторяемость | ≤ 5 µm (±2.5 µm типично) |
| Длина кабеля | 10 м PUR |
| Рабочая температура | –40…+85 °C |
| Защита | IP68 |

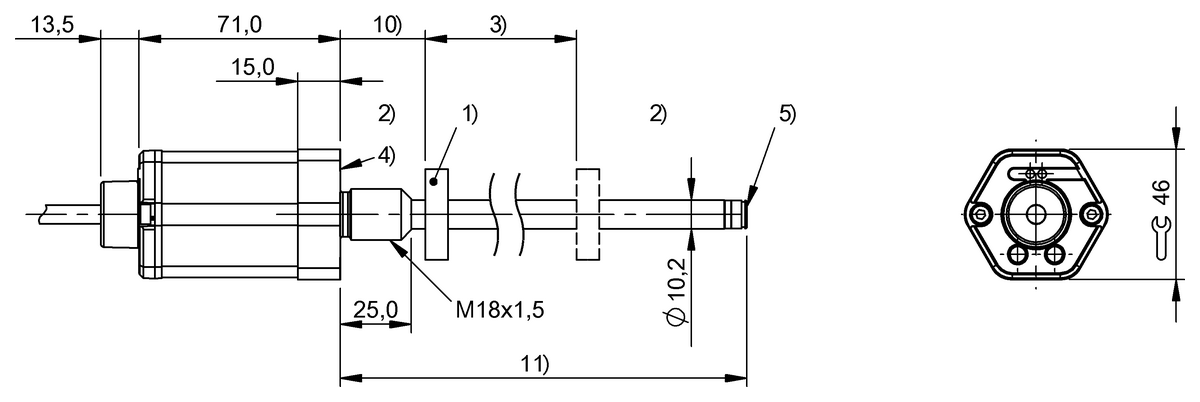

| Монтаж | Фланец M18×1.5 |
| Корпус | Алюминий, анодированный |
| Вес | ≈120 г |
- Высокая точность — ±30 µm нелинейность, повторяемость 2.5 µm.
- Высокая частота сигнала — до 4028 Гц, подходит для динамических процессов.
- Полная защита IP68 — устойчивость к давлению и средам.
- Интерфейс Start/Stop — простота подключения к контроллерам.
- Длинный кабель — 10 м, заводская длина PUR.
- Компактный и прочный корпус — алюминиевый, фланец M18.
- Широкая эксплуатация — гидравлика, пресс, подъём.
- Безизносная технология — магнитострикция без трения.
Магнитострикционные датчики линейного положения в исполнении «штанга» … Диапазон 160 мм, интерфейс Start/Stop (прямой/на обратную полярность); максимальная нелинейность ±30 µм; повторяемость ≤5 µм; степень защиты IP68; частота выборки до 4028 Гц.
Техническое_описание_Balluff_BTL7‑P511‑M0160‑A‑SA330‑KA10.pdf
