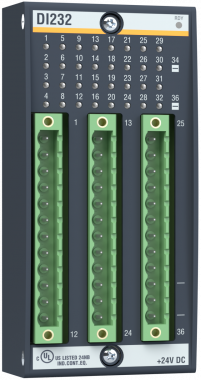

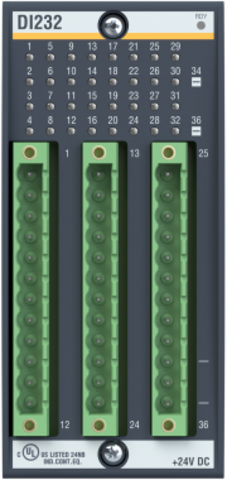

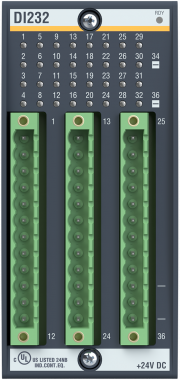

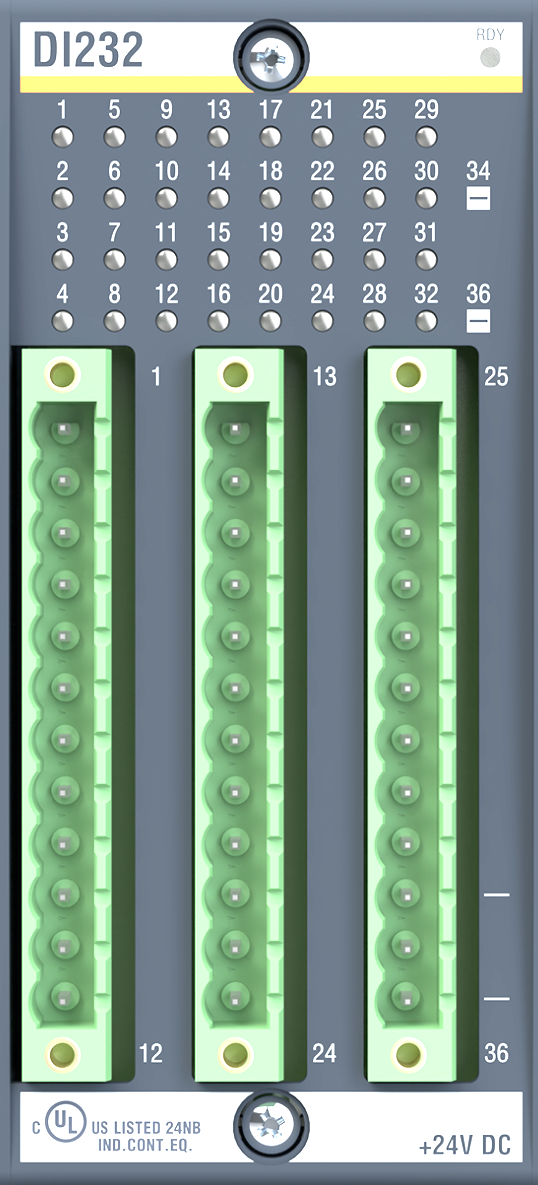

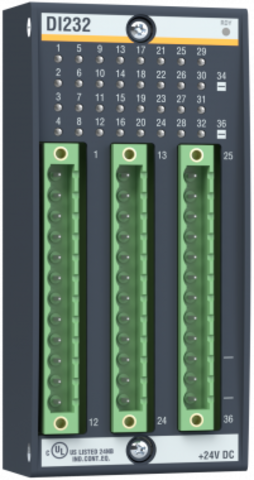

Bachmann DI232 представляет собой цифровой входной модуль, предназначенный для подключения до 32 датчиков к контроллерам M1.
Модуль DI232 от Bachmann предназначен для работы с системами автоматизации на базе контроллеров M200/M1. Он обеспечивает подключение до 32 цифровых сигналов: датчики, конечные выключатели, реле, к приводам и процессорам этой серии. Работает модуль от стандартного источника питания 24 V DC диапазон 18…34 V DC, обладает логикой переключения «на землю», потреблением ≥ 2 mA в режиме входа согласно EN 61132 type 1. Каналы 1 и 2 могут быть сконфигурированы как прерывающие входы для реакции на быстрые события, например на аварийные сигналы. Модуль имеет гальваническую развязку между входами и шиной системы, что повышает устойчивость при шуме и уменьшает вероятность сбоев . Каждый канал оснащён LED‑индикатором, упрощающим диагностику во время монтажа и эксплуатации . Корпус компактный ≈ 55 × 55 × 120 мм, вес ≈ 0.6 кг, рассчитан на промышленную эксплуатацию при температуре от –30 °C до +60 °C. Поддерживается как sink‑логика; модель DI232/np1 дополнительно поддерживает source‑логический режим. Используется в приложениях: дискретное управление, системы сигнализации, процессные установки, производственная автоматика, где требуется высокая плотность входов и надёжность.
| Производитель | Bachmann electronic GmbH (Австрия/Германия) |
| Серия | M1 / M200 |
| Модель | DI232 |
| Число входов | 32 цифровых канала |
| Тип логики | Sink (на землю); DI232/np1 — sink/source |
| Напряжение питания | 24 V DC (18…34 V) |
| Требуемый ток входа | ≥ 2 mA (EN 61132 type 1) |
| Входы 1–2 | Конфигурируемые как прерывания |
| Развязка | Гальваническая между входом и шиной |
| Индикация | LED на каждый канал |
| Габариты | ≈ 55×55×120 мм |
| Вес | ≈ 0.6 кг |
| Темп. диапазон | –30…+60 °C |
| Сертификация | CE, UL, Lloyd’s и др. |
| Рабочие условия | Промышленное исполнение |
- 32 канала входа — высокая плотность, компактность.
- Прерывающие входы — быстрый отклик на сигналы.
- Гальваноразвязка — повышение устойчивости к помехам.
- LED‑индикация — облегчённая диагностика.
- Промышленное исполнение — диапазон температур до –30…+60 °C.
- Универсальность — sink/source (DI232/np1).
- Стандарты — соответствует EN, CE, UL и пр.
Модули цифрового ввода DI216, DI232, DI232 CC и DI232/np1 подходят для подключения до 16 или 32 цифровых датчиков к контроллеру M1.Это подчёркивает предназначение DI232 для интеграции дискретных сигналов в платформу автоматизации M1/M200.
