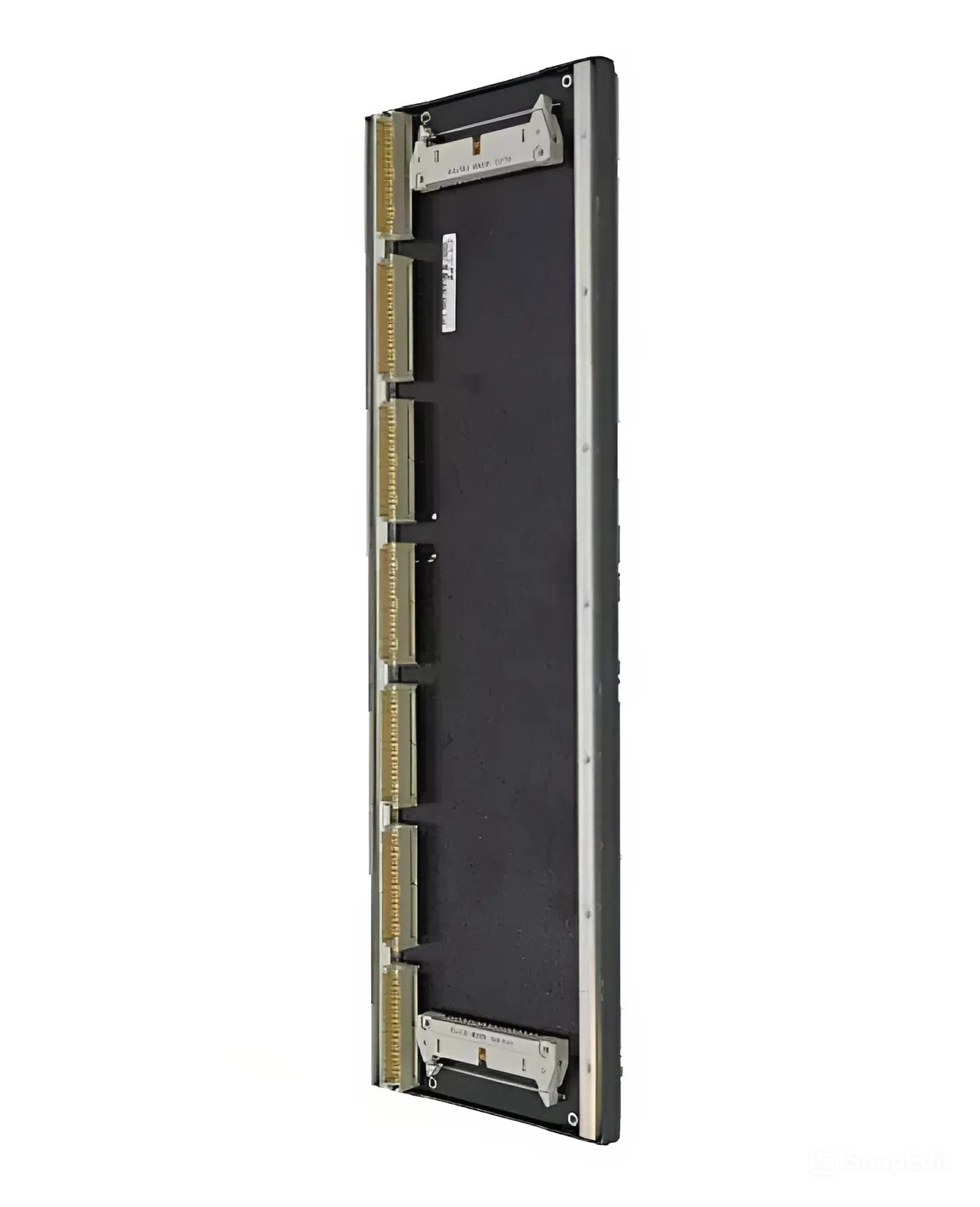

Bachmann BS207 представляет собой шину‑раму бэкплейн с 7 посадочными местами. Используется эта объединительная плата для установки и электрического соединения модульных блоков системы автоматизации Bachmann M1.
BS207 представляет собой устройство интерфейсного уровня, обеспечивающее механическую и электрическую связь между платами модульной системы Bachmann M1, включая модули ввода/вывода, процессоры, источники питания и расширения. Рама имеет семь слотов, куда устанавливаются соответствующие модули, создавая целостную систему управления. Frame‑проект позволяет гибко собирать конфигурации: пользователь самостоятельно выбирает число аналоговых, цифровых, процессорных и коммуникационных модулей. Компактные габариты — 387 × 25 × 121 мм и вес около 0,6 кг — упрощают установку в шкафы управления . Стабильность электрических соединений обеспечивается использованием стандартных штырьковых разъемов и направляющих, что снижает риск ошибок при монтаже и упрощает обслуживание. Рама рассчитана на эксплуатацию в жестких промышленных условиях (температура –30…+60 °C), поддерживает спецификации EMC, и выдерживает частое горячее подключение модулей. Используется данная плата в системах автоматизации: упаковочное оборудование, станки, распределенные системы управления PLC/DCS, где требуется подключение нескольких функциональных модулей в единую сеть.
| Производитель | Bachmann electronic GmbH (Австрия/Германия) |
| Серия | Backplane для модульной системы Bachmann M1 |
| Модель | BS207 (артикул 00009207‑00) |
| Количество слотов | 7 |
| Габариты (Д×Ш×В) | 387 × 25 × 121 мм |
| Вес | ≈ 0.6 кг (1 фунт 6.4 oz) |
| Температурный диапазон | –30…+60 °C |
| Монтаж | Горизонтальный на DIN/шкафы с фиксированием |
| Электропитание/шина данных | Через встроенные разъёмы backplane |
| Промышленная надежность | Высокая EMC, механическая прочность |
| Условия эксплуатации | Промышленные, монтаж/ремонт “горячей замены” |
- 7‑позиционная рама — позволяет комбинировать различные модули в одном корпусе.
- Горячая замена модулей — установка/снятие без отключения всей системы.
- Компактный дизайн — всего ~25 мм ширины, подходит для плотных шкафов.
- Надёжность соединений — стандартизированные штыревые контакты, направляющие рейки.
- Широкий температурный диапазон — –30…+60 °C, подходит для тяжелых условий.
- Совместимость — с системами Bachmann M1, модулями BS201‑BS210.
- Легкость обслуживания — модульная архитектура упрощает замену и диагностику.
- Единая инфраструктура PLC/DCS — идеальна для распределённых систем автоматизации.
Модуль объединительной платы для монтажа и соединения; Семь слотов для установки модулей; Гибкая и модульная конфигурация системы. Это указывает на гибкость, масштабируемость и надёжность в индустриальных приложениях.
