Allen‑Bradley 1794‑IE4XOE2 представляет собой комбинированный аналоговый модуль Flex I/O с 4 аналоговыми входами и 2 выходами, чаще всего ищут как «Flex I/O analog I/O module 4 in/2 out». Используется в системах управления для обработки аналоговых сигналов тока и напряжения.
Модель 1794‑IE4XOE2 входит в серию Flex™ I/O 1794 Analog Combination Modules компании Rockwell Automation / Allen‑Bradley. Модуль имеет 4 измерительных входа (single-ended, non-isolated), конфигурируемых для сигналов 0–20 mA, 4–20 mA, 0–10 VDC или ±10 VDC. Он также содержит 2 аналоговых выхода, поддерживающих те же диапазоны.
Разрешение аналога составляет 12 бит уникальный вход, 11 бит двунаправленный, точность входов ±0.20 % F.S. при 25 °C, выходов ±0.133 % F.S. @ 25 °C ток и ±0.425 % F.S. @ 25 °C напряжение. Входо‑выходные преобразования реализуются с помощью метода последовательного приближения ADC и широтно-импульсной модуляции DAC.
Модуль устанавливается на терминальные базы 1794‑TB2, TB3, TB3S, TB3T, TB3TS, имеет тип защиты IP20, рассчитан на эксплуатацию при температуре 0…+55 °C, вес ~0,2 кг, размеры примерно 94×94×69 мм. Потребляемый ток FlexBus -20 mA при 24 VDC.
Модель доступна с сертификатами для работы в зонах 2 ATEX/IECEx Zone 2 - серия B модификации.
| Производитель | Rockwell Automation / Allen‑Bradley (США) |
| Серия | 1794 FLEX I/O |
| Модель | 1794‑IE4XOE2 |
| Входы | 4 аналоговых, single-ended, non-isolated |
| Диапазоны входов | 0–20 mA, 4–20 mA, 0–10 V, ±10 V |
| Разрешение входа | 12 бит у unipolar, 11 бит у bipolar |
| Точность входов | ±0.20 % F.S. @ 25 °C |
| Выходы | 2 аналоговых, same ranges as inputs |
| Точность выходов | ±0.133 % F.S. (ток), ±0.425 % F.S. (напряжение) @ 25 °C |
| FlexBus ток | 20 mA @ 24 VDC |
| Температура эксплуатации | 0…+55 °C |
| Тип защиты | IP20 (открытый монтаж) |
| Размер и вес | ~94×94×69 мм, ~0.2 кг |
| Сертификация | ATEX/IECEx Zone 2 для серии B |
| Совместимая терминальная база | TB2, TB3, TB3S, TB3T, TB3TS |
| Установка | DIN-mount, установка на Flexbus |

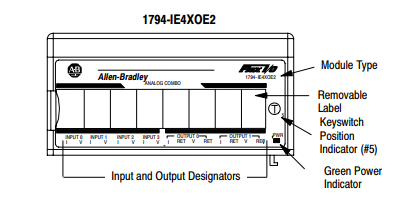

Описание деталей
Module Type-Тип модуля
Removable Label-Съемная этикетка
Keyswitch Position Indicator (#5)-Индикатор положения ключевого переключателя
Green Power Indicator-Зеленый индикатор питания
Input and Output Designators-Указатели ввода и вывода
Особенности
- Комбинированный I/O модуль - экономит слот в системе.
- Поддержка как тока, так и напряжения на входах и выходах.
- Высокая точность и разрешение до 12 бит.
- Простота установки - монтаж на FlexBus посредством терминальной базы.
- Сертификация для использования во взрывоопасных зонах (Zone 2) модификации Series B.
