Allen‑Bradley 1794‑IB10XOB6 представляет собой цифровой комбинированный I/O модуль Flex I/O с 10 входами sink и 6 выходами source, 24 VDC.
Модель 1794‑IB10XOB6 входит в линейку промышленных модулей ввода/вывода Flex™ I/O 1794 производства Allen‑Bradley / Rockwell Automation. Это компактный модуль, сочетающий 10 NPN‑входов типа sink и 6 PNP‑выходов source, что позволяет экономично использовать слоты и обеспечить гибкость в конфигурации систем управления.
Номинальное напряжение питания для полей - 24 VDC, при этом входной ток составляет около 8 mA на канал, а выходной ток - до 2 А каждый канал. Общий ток Flexbus составляет 50 mA, что обеспечивает работу модуля с терминальными базами TB3 или TB3S .
Проектировался для эксплуатации при температуре окружающей среды от 0 до +55 °C, без встроенной защиты IP20, что предполагает размещение внутри контроллерного шкафа. Размеры модуля составляют примерно 94 × 94 × 69 мм, вес ~0,2 кг.

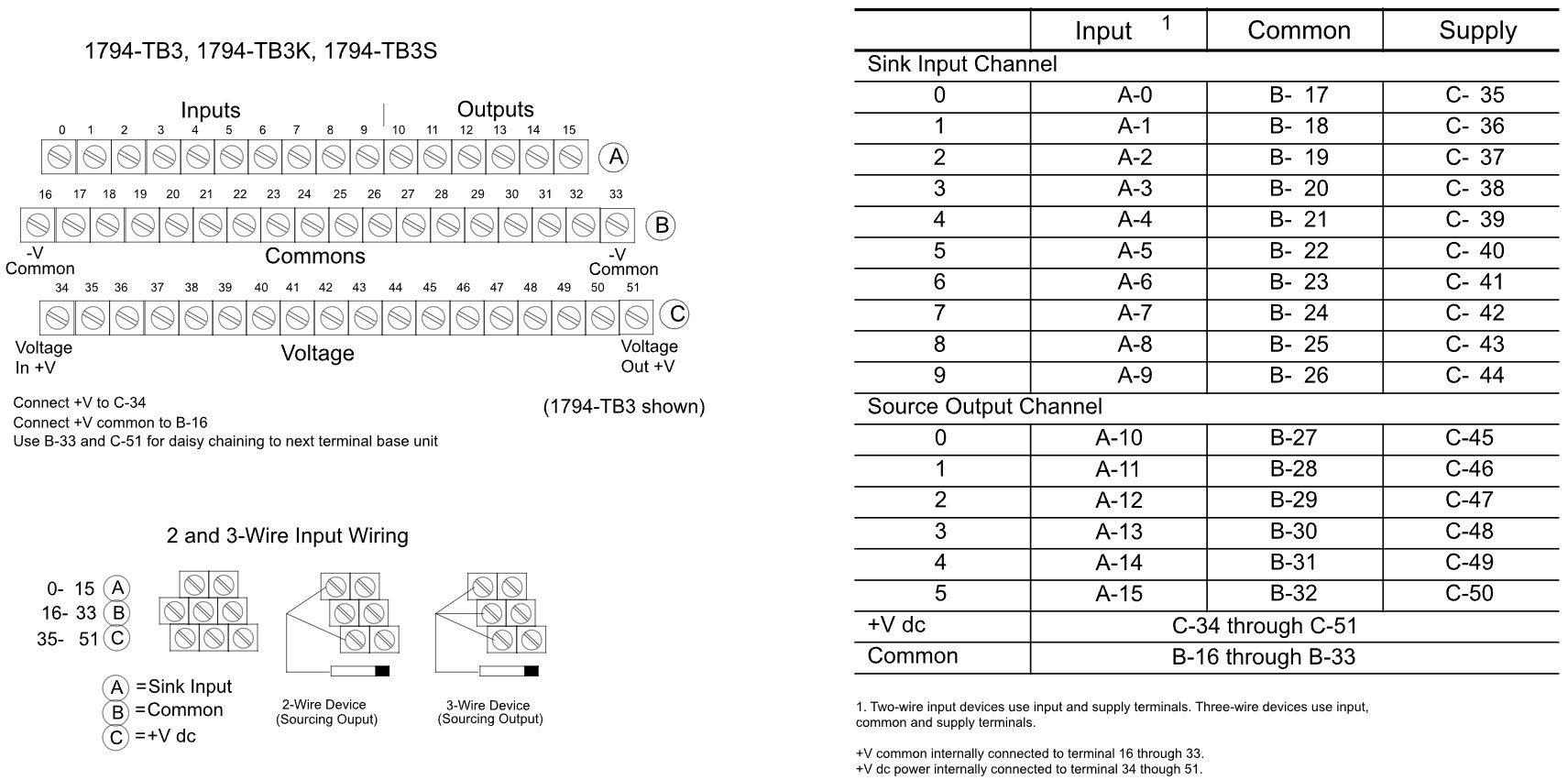

Монтаж осуществляется непосредственно на терминальные базы 1794‑TB3 или TB3S, с зажимами Flexbus. Инструкции по подключению и настройке входов, выходов, а также фильтрации сигналов приведены в сервисном документе Rockwell 1794‑IN083F‑EN‑P.
| Производитель | Allen‑Bradley (Rockwell Automation), США |
| Серия | Flex™ I/O 1794 Digital Combination Modules |
| Модель | 1794‑IB10XOB6 |
| Входов | 10 sink входов, 24 VDC, 8 mA nominal |
| Выходов | 6 source выходов, 24 VDC, до 2 A на канал |
| Flexbus ток | 50 mA |
| Номинальное напряжение сети | 24 VDC (диапазон 10…31,2 VDC) |
| Рабочая температура | 0…+55 °C |
| Защита корпуса | IP20 |
| Стандарты | IEC 61131‑2, UL, CSA и др. |
| Монтаж | На терминальную базу 1794‑TB3 или TB3S |
- Комбинирование входов и выходов в одном слоте - экономия места.
- Гибкая конфигурация: mix sink input + source output.
- Высокий выходной ток - до 2 A на канал.
- Простое подключение на стандартную терминальную базу 1794‑TB3/TB3S.
- Низкое потребление Flexbus - 50 mA.
- Промышленное исполнение с сертификатами и долгим сроком службы.
Документ Rockwell 1794‑IN083F‑EN‑P описывает 1794‑IB10XOB6 как универсальный модуль для цифрового управления с входами sink и выходами source, интегрируемый в систему Flexbus через TB3 терминальную базу. Подчёркиваются надёжность, гибкость и высокая способность тока. Также указано, что модуль поддерживает настройку входного фильтра и интерфейс Daisy‑chain питания для расширения системы.
