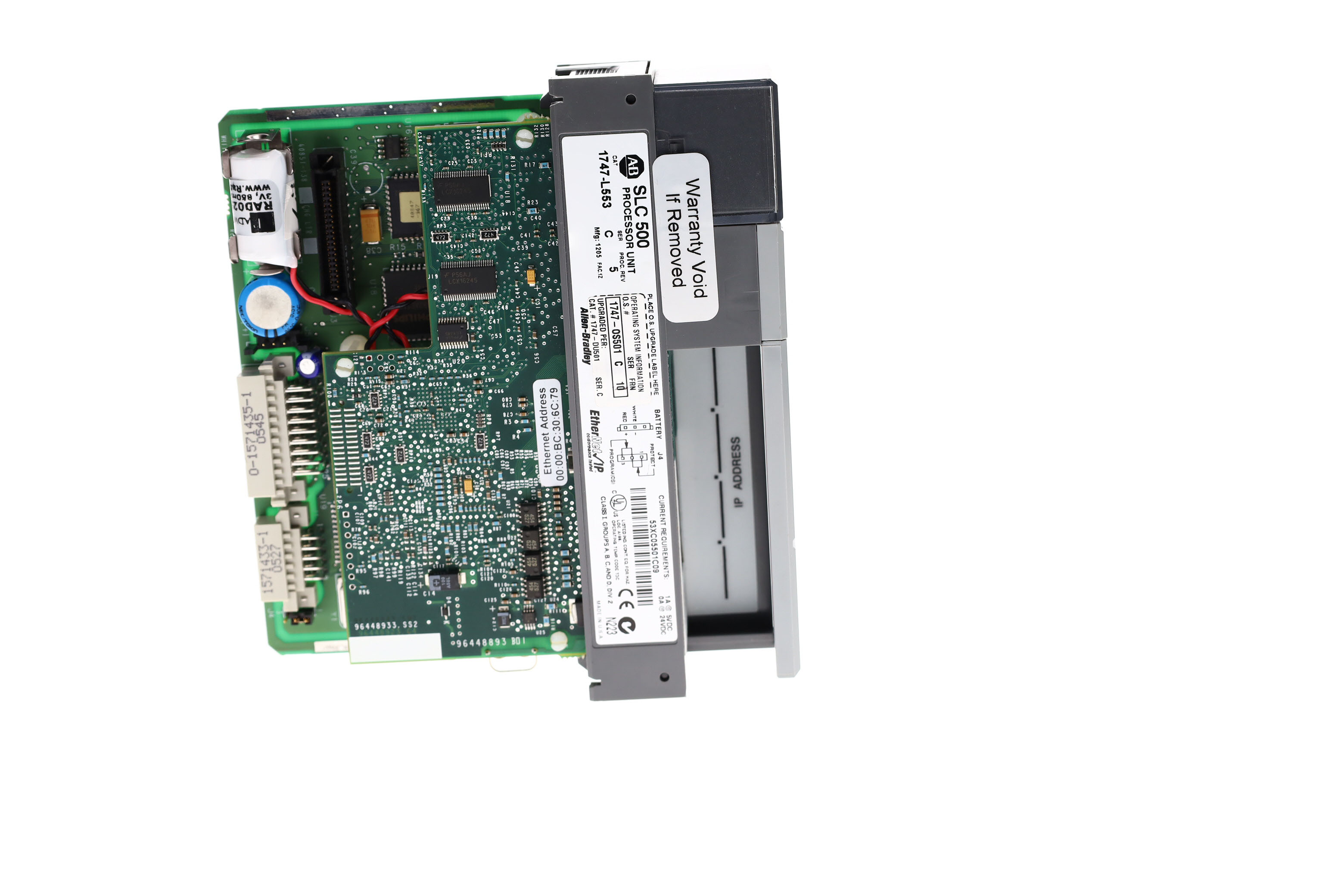

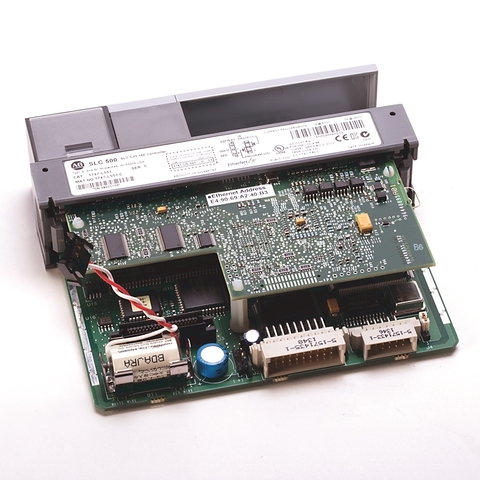

Allen-Bradley 1747‑L553 C представляет собой процессорный модуль серии SLC 5/05 с интегрированным Ethernet-портом и памятью на 64 Кбайт. Используется в системах автоматизации и управления для малых и средних предприятий, обеспечивает связь с различными устройствами и поддерживает расширение до 64 сетевых соединений.
Процессорный модуль Allen-Bradley 1747‑L553 C является высоконадежным решением для автоматизации машин и технологических процессов, входящим в линейку SLC 500 от Rockwell Automation / Allen‑Bradley. Он оснащён 64 Кбайтами пользовательской памяти (60 К для программы и 4 К для данных), поддерживает до 4 096 входов, 4 096 выходов и 480 аналоговых точек. Благодаря встроенному Ethernet-порту (10/100Base-T) и последовательному порту RS-232, устройство может напрямую подключаться к управляющей системе или SCADA-сети, что обеспечивает надёжное взаимодействие с 64 внешними устройствами и приложений одновременно, включая поддержку Modbus, DF1 и ASCII протоколов. Модуль сконструирован так, чтобы обеспечить быстрое сканирование сети: скорость выполнения – 0.9 мс/1000 команд, а I/O-цикл — ≈0.225 мс. Встроенная CMOS RAM и поддержка сменных батарей гарантируют сохранение данных при отключении питания. Устройство выполнено в модульном форм-факторе SLC-chassis, совместимом с другими модулями, включая сканеры и интерфейсы DeviceNet и Remote I/O. Модуль 1747-L553 C получил обозначение C с серийным номером FRN 11, подтверждая улучшенную прошивку и совместимость с новейшей версией ControlFlash и RSLogix 500.
| Серия | SLC 500 (SLC 5/05) |
| Модель | 1747‑L553 C |
| Производитель | Rockwell Automation / Allen‑Bradley |
| Память | 64 Кбайт (60 К для программ, 4 К для данных) |
| Входов / выходов | До 4096 цифровых входов и выходов, 480 аналоговых точек |
| Скорость сканирования | 0.9 мс/1000 команд; I/O – 0.225 мс |
| Связь | Ethernet 10/100Base-T, RS-232, Modbus RTU, DF1, ASCII |
| Кол-во подключений | До 64 TCP-соединений одновременно |
| Питание | 5–24 V DC (внутренне через backplane) |
| Температура | 0…60 °C рабочая, –40…85 °C хранение |
| Вес | ~0.435 кг |
| Габариты | высота 5.893 см × ширина 16.789 см × длина 24.79 см |
Модуль Allen-Bradley/Rockwell Automation 1747-L553 представляет собой центральный процессорный модуль (CPU) из серий SLC 500 и SLC 5/05. В этом процессоре встроена энергозависимая CMOS RAM с поддержкой резервного питания от батареи. Кроме того, он может быть дополнен модулем памяти Allen-Bradley 1747-M13, обеспечивающим дополнительные 64 КБ памяти. Модуль 1747-L553 оснащён каналом Ethernet и портом RS-232, который также поддерживает протоколы DH-485, DF1 и ASCII. Это один из самых гибких процессоров в линейке SLC 500 и SLC 5/05, поскольку способен поддерживать до 64 одновременных подключений.
