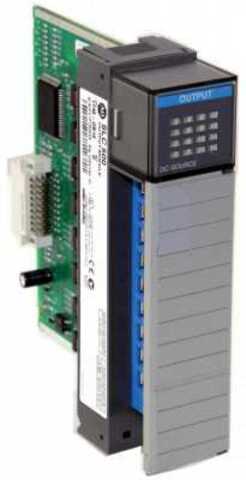

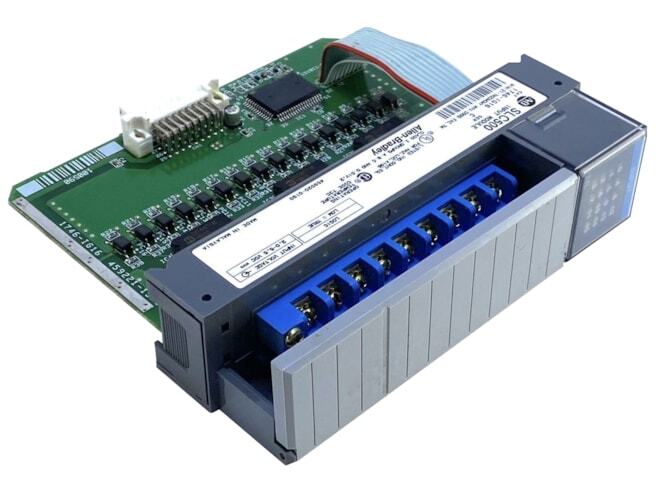

Allen‑Bradley 1746‑OB16 представляет собой модуль цифровых выходов, который используется для управления реле, соленоидами и другими нагрузками в системах автоматизации.
Модуль 1746‑OB16 представляет собой часть семейства SLC‑500 от Allen‑Bradley Rockwell Automation, разработан для дискретного управления нагрузками постоянного тока. Он обеспечивает 16 источниковых каналов выходов, каждый на 24 В DC, с диапазоном питания 10…50 В DC. Устанавливается этот модуль в стандартную 1746-шину и подключается через 40-контактный разъём. Каждый канал способен давать 0,5 А ток при 30 °C, и 0,25 А при 60 °C, с общей нагрузкой до 8 А / 4 А соответственно. Максимальный кратковременный ток — до 3 A 10 мс. Внутри встроена электроника защиты: ограничение перегрузки/короткого замыкания с авто‑сбросом, активируемое термопрерывателем и светодиодом E‑Fuse. Утечка при выключенном состоянии — не более 1 мА. Важно: каналы не изолированы друг от друга, и отсутствует защита от обратной полярности — обязательна внешняя предохранительная защита. Время отклика: включение 0,1 мс, выключение 1 мс. Ток шины — 280 мА при 5 V DC. Модуль компактный ≈145 × 45 × 35 мм, вес ~0,39 кг. Применяется этот модуль в системах SLC‑500 для управления вентилями, индикаторами, соленоидами, реле, исполнительными механизмами с нагрузкой до 50 В DC.
| Производитель | Allen‑Bradley / Rockwell Automation (США) |
| Серия | SLC‑500 (Discrete I/O modules) |
| Модель | 1746‑OB16 |
| Тип | Цифровой модуль источников DC |
| Кол‑во каналов | 16 |
| Напряжение выходов | 10 – 50 V DC (обычное 24 V) |
| Ток на канал | 0,5 A @30 °C; 0,25 A @60 °C |
| Общий ток | 8 A @30 °C; 4 A @60 °C |
| Кратковременный ток | до 3 A (10 мс) |
| Утечка в выключенном состоянии | ≤1 mA |
| Время включения | 0,1 ms |
| Время выключения | 1 ms |
| Потребление шины | 280 mA @5 V DC |
| Электропитание | SLC‑500 backplane |
| Защита | Ограничение перегрузки + auto‑reset |
| Изоляция каналов | Нет |
| Защита от обратной полярности | Нет |
| Размеры | ≈145×45×35 мм |
| Вес | ≈0,39 кг |
- 16 мощных источниковых каналов — 0,5 A каждый.
- Автоматическая термозащита с индикатором E‑Fuse.
- Быстрое реагирование — включение 0,1 мс, выключение 1 мс.
- Широкий диапазон питания — 10 … 50 V DC.
- Компактность и стандартная установка в шине SLC‑500.
- Надёжность — проверенный модуль для индустриальных нагрузок.
- Доступность — на вторичном рынке, новый и восстановленный.
Модуль SLC с 16 DC‑выходами (источниковый)… Изоляция: на линии связи 500 V DC, на шине 1500 V AC… Выходной сигнал 10–50 V DC…
