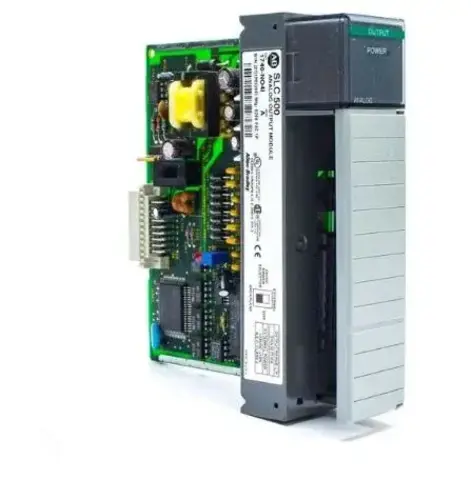

Allen‑Bradley 1746‑NO4I представляет собой аналоговый модуль вывода для платформы SLC 500, обеспечивает 4 канала тока с 14-битным разрешением. Используется для управления исполнительными механизмами, клапанами и сигнализации в системах автоматизации.
Модуль 1746‑NO4I от Rockwell Automation (Allen‑Bradley), серия SLC 500, предназначен для формирования аналоговых токовых сигналов (0–20 мА) с высоким разрешением (14 бит) и точностью, достигающей ±0.3 % от полного шкалы. В составе четыре выхода, не изолированных друг от друга, удобных для подачи сигналов управления на клапаны, регуляторы и приводы в промышленных системах. Быстродействие составляет около 2,5 мс до 95 % фронта и всего 512 µс общий цикл обновления. Модуль имеет диапазон нагрузки до 500 Ω и выдерживает реактивные нагрузки до 100 µГн. Платформа потребляет 55 мА от 5 В и 195 мА от 24 В через шину. Также в модуле предусмотрен выбор источника питания перемычкой (внутренний/внешний 24 В). Рабочая температура — 0…+60 °C, диапазон хранения — −40…+85 °C, устойчивость к вибрации, теплу и шуму соответствует требованиям промышленной среды. Модуль оснащён съёмным клеммником, светодиодом состояния и гальванической изоляцией шины до 500 В AC/710 В DC на 1 минуту. Применяется в управлении исполнительным оборудованием (приводы, клапаны), передаче команд PID-регуляторам, ретрансляции аналоговых сигналов на SCADA/HMI, процессах, где требуется точный токовый выход.
| Производитель | Rockwell Automation (Allen‑Bradley, США) |
| Серия | SLC 500 Analog Output Modules (Bulletin 1746) |
| Модель | 1746‑NO4I |
| Выходные каналы | 4 × ток (0–20 мА), до 21 мА |
| Разрешение | 14 бит (R‑2R) |
| Время отклика | 2,5 мс (5→95 %), полное обновление 512 µс |
| Диапазон нагрузки | 0…500 Ω, макс. реактивность 100 µГн |
| Точность | ±0.298 % (при 25 °C) |
| Ток шины 5 В / 24 В | 55 мА / 195 мА |
| Изоляция шины | 500 V AC / 710 V DC @1 мин |
| Температура эксплуатации | 0…+60 °C (раб.) / −40…+85 °C (хранение) |
| Сертификации | UL, CSA, CE, Class 1 Div 2 |
| Масса | ≈ 0.32 кг |
| Клеммник | Съёмный, винтовые контакты |
- Высокое разрешение — 14 бит обеспечивает точные токовые команды.
- Быстрое время отклика — пригоден для управления динамичными процессами.
- 4 канала в одном слоте — экономит место в шкафу.
- Съёмный клеммник — удобство замены и монтажа.
- Гальваническая изоляция шины — повышенная устойчивость к помехам.
- Выбор источника питания — внутренний или внешний 24 В.
- Стабильность точности — низкий дрейф ±70 ppm/°C.
- Промышленная надёжность даже в жёстких условиях, гальваническая защита.
Rockwell Automation позиционирует 1746‑NO4I как надёжный аналоговый модуль для точных и быстрых команд управления по току. Благодаря гальванической защите, высокой точности и гибкости конструкции, он идеально подходит для критичных задач: управление клапанами, приводами, PID-регуляторами и ретрансляции сигналов.
