Allen‑Bradley 1746‑NI8 представляет собой аналоговый входной модуль для контроллеров SLC 500, обеспечивающий 8 каналов с выбором между напряжением и током (±10 V, ±20 mA). Применяется такой модуль для высокоточного сбора аналоговых данных в системах автоматизации и процесс-контроля.

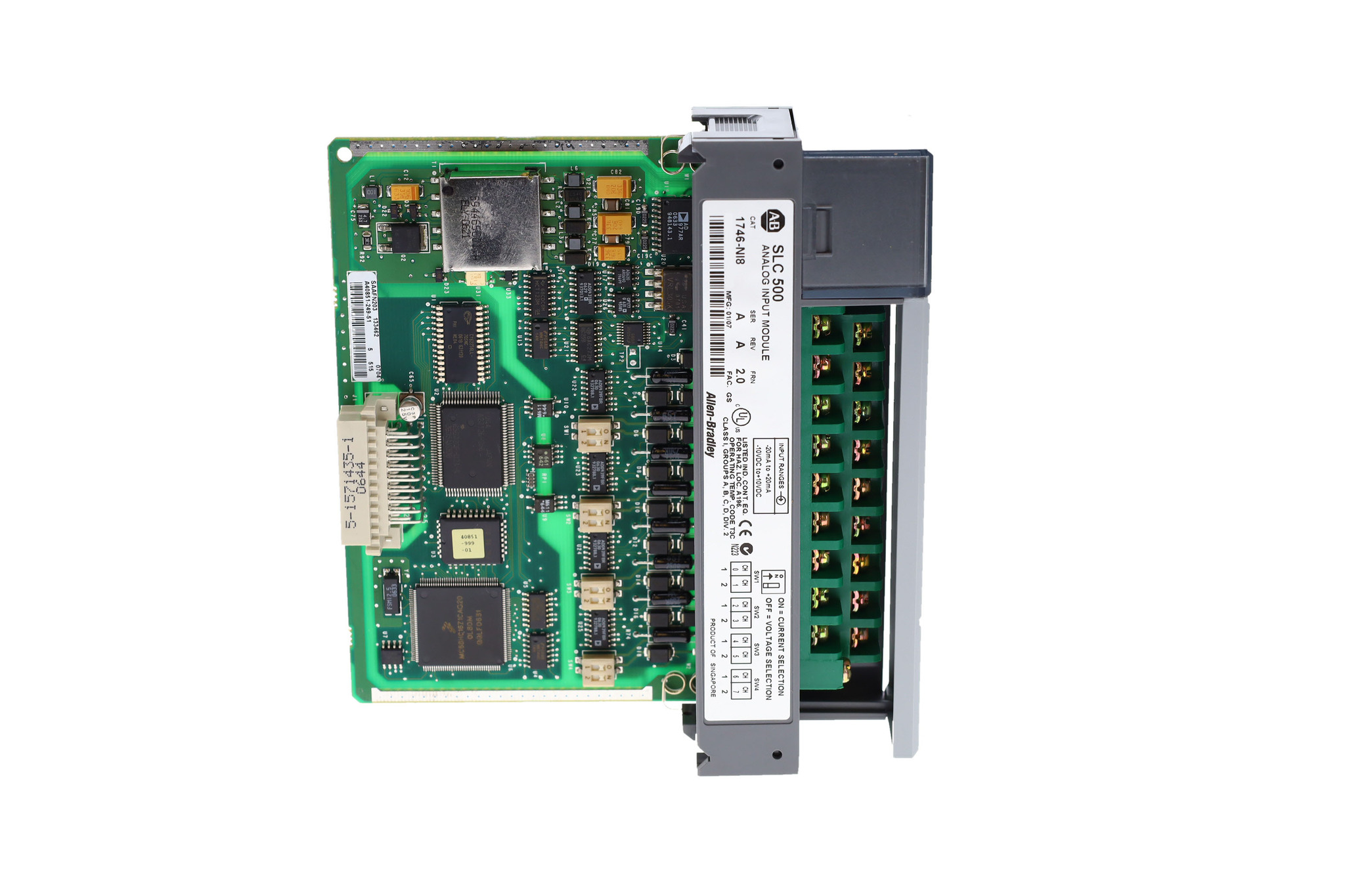

Модуль 1746‑NI8 является односекционным аналоговым входом для серии SLC 500 от Allen‑Bradley, разработанный для быстрого и точного преобразования аналоговых сигналов в цифровые данные. Модуль имеет восемь дифференциальных каналов, каждый из которых может быть настроен на работу с напряжением (±10 V, 0–10 V, 0–5 V, 1–5 V) или током (0–20 mA, 4–20 mA, ±20 mA, до 1 mA) с помощью DIP-переключателей. Интегрированный АЦП с последовательным приближением обеспечивает разрешение до 16 бит, а входной диапазон позволяет снимать сигналы с входным сопротивлением до 1 MΩ или с токовыми петлями до 250 Ω . Модуль автоматически калибруется в процессе работы, избавляя от необходимости ручной процедуры калибровки . Обработка сигнала включает настраиваемый цифровой низкочастотный фильтр (1–75 Hz), что минимизирует помехи. Время выборки одного канала составляет от 0.75 до 730 мс в зависимости от настроек фильтра, общая скорость обновления — около 6 мс. Для подключения предусмотрен съёмный клеммный блок на 18 контактов, что упрощает монтаж и обслуживание . Связь с процессором осуществляется через шину SLC, при этом потребление тока составляет 200 мА на 5 V и 100 мА на 24 V, а потребляемая мощность — около 3.4 W. Модуль сертифицирован для промышленного применения: UL, CSA, CE, Class 1 Div 2. Рабочий температурный диапазон: 0…+55 °C (в любой слот), до +60 °C в правом крайнем слоте. Применяется в задачах управления давлением, температурой, позиционирования в гидравлике, производстве, фасовке и других сферах, где требуется надёжная и точная обработка нескольких аналоговых сигналов.
| Производитель | Rockwell Automation (Allen‑Bradley, США) |
| Серия | SLC 500 Analog I/O |
| Модель | 1746‑NI8 |
| Количество каналов | 8 дифференциальных аналоговых входа |
| Разрешение | 16 бит |
| Ток | 0…20 mA, 4…20 mA, ±20 mA, 0…1 mA |
| Напряжение | ±10 V, 0…10 V, 0…5 V, 1…5 V |
| Входное сопротивление | 1 MΩ (напряжение), до 250 Ω (ток) |
| Диапазон фильтра | 1…75 Hz |
| Время отклика | 0.75…730 мс (1 канал), обновление ≈6 мс |
| Интерфейс установки | DIP‑переключатели (набор каналов) |
| Клеммный блок | Съёмный 18‑контактный |
| Потребление | 200 мА @ 5 V; 100 мА @ 24 V; ≈3.4 W |
| Фильтрация/изоляция | Изоляция шины 750 VDC / 530 VAC |
| Рабочая температура | 0…+55 °C (обычный слот), до +60 °C (правый край) |

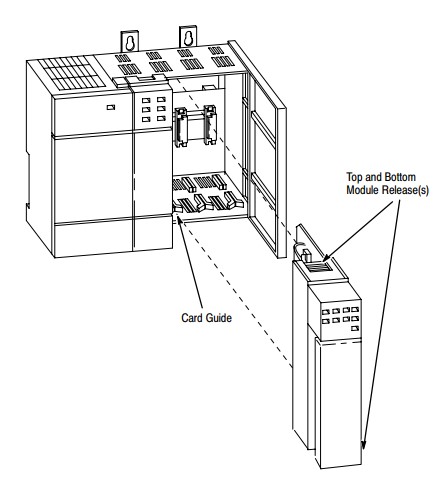

| Монтаж | Шасси SLC 500; любой слот кроме 0 |
Rockwell Automation описывает 1746‑NI8 как надёжное, высокоэффективное решение высокого уровня для сбора аналоговых сигнальных данных в системах автоматизации. Благодаря гибкой настройке, высокой точности и встроенной автокалибровке, модуль обеспечивает стабильную работу в критичных процессах — будь то управление давлением, температурой, уровнем или дальнейшей обработкой через PID-регуляторы, сокращая время настройки и обслуживания.
