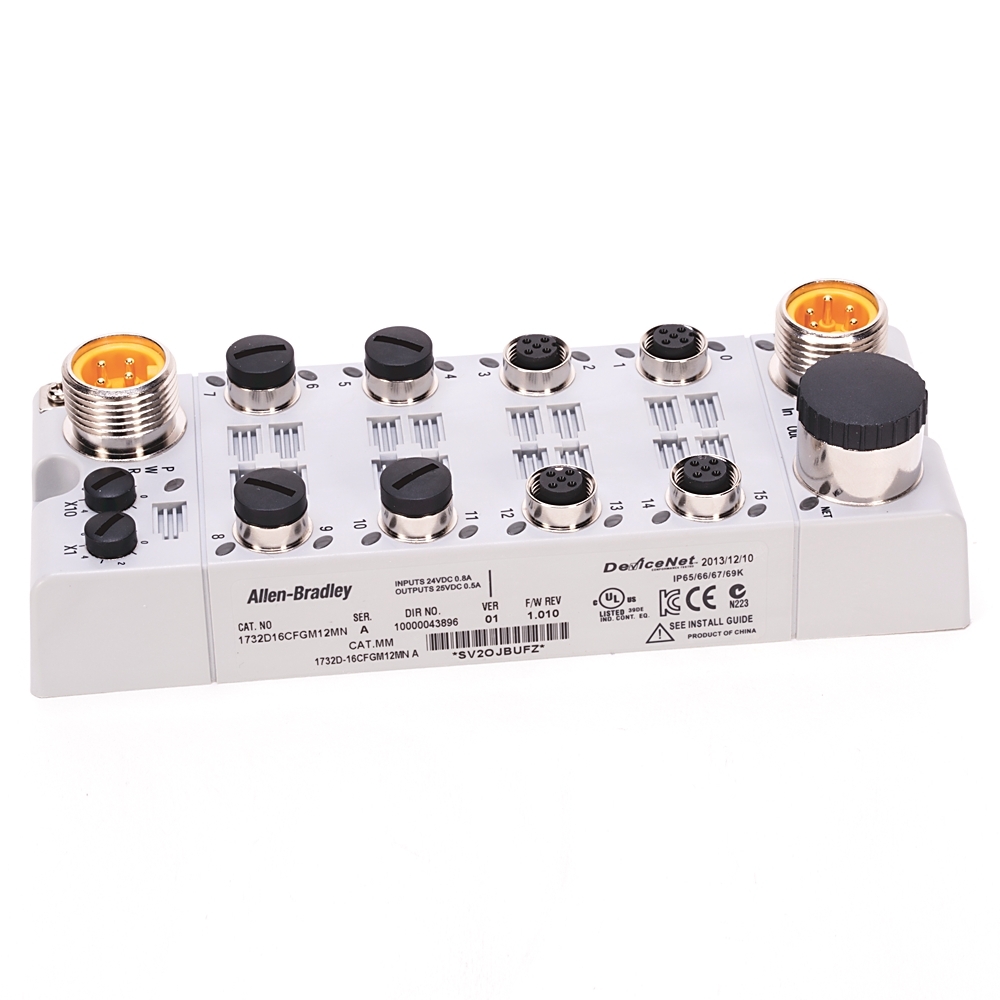

Allen‑Bradley 1732D‑16CFGM12MN представляет собой модуль ArmorBlock – цифровой универсальный I/O терминал с 16 конфигурируемыми входами/выходами, подключаемый по шине DeviceNet. Он используется на станциях и машинах, где требуется гибкое распределение входов/выходов прямо на оборудовании, с надёжной классификацией IP67 для применения в тяжёлых условиях.
Модуль 1732D‑16CFGM12MN из серии ArmorBlock от Allen‑Bradley представляет собой компактный цифровой модуль, способный автоматически настраиваться благодаря технологии “self‑configuring”. Модуль интегрируется по DeviceNet и обеспечивает 16 точек конфигурируемых входов/выходов под 24 В DC. Коннекторы исполнения M12, питание 24 В и мини-разъёмы для сети гарантируют лёгкость монтажа и обслуживания.
Модуль рассчитан на использование непосредственно на машинах напр. конвейерах, упаковке, где важны отсутствие внешних контроллеров и высокая организованность распределённой логики. Защита IP67/IP69K и диапазон температур от −20…+60 °C делают его устойчивым к пыли, влаге и вибрациям.
Встроенные светодиоды позволяют быстро диагностировать статус системы. Также поддерживается питание до 4 А на модуль, ток до 0.5 А на канал.
| Производитель | Allen‑Bradley / Rockwell Automation, США |
| Серия | ArmorBlock 1732D DeviceNet |
| Модель | 1732D‑16CFGM12MN |
| Интерфейс | DeviceNet, autoscan |
| Количество I/O | 16, конфигурируемые |
| Напряжение питания | 24 В DC |
| Ток на выходе | до 0.5 A на канал, 4 A на модуль |
| Защита корпуса | IP67 / IP69K |
| Рабочая температура | −20…+60 °C |
| Габариты | 179 × 65 × 43.25 мм |
| Виброзащита | до 5 G (10–500 Гц) |
| Ударопрочность | до 30 G |

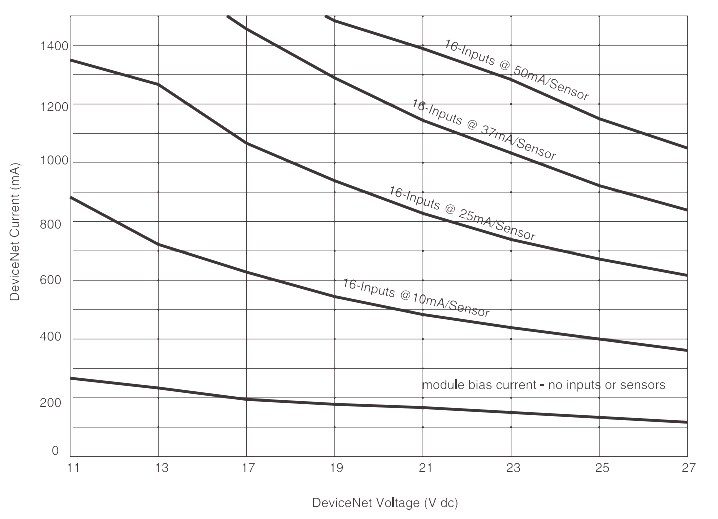

| Ток DeviceNet | ~100 мА |
| Сертификаты | CE, UL, IP67, IP69K |
- Автоконфигурирование – система сама назначает точки I/O.
- Универсальность – каждый контакт можно настроить как вход или выход.
- Механическая защита IP67/IP69K – идеально для влажных, загрязнённых сред.
- Компактный формат с M12-разъёмами – удобен в монтаже и обслуживании.
- Индикация состояния – LED-индикаторы на модулях.
- Прочность к вибрациям/ударам – надёжна на производстве.
- Полная диагностика – совместима с DeviceNet, поддерживает диагностические линии.
Модуль ArmorBlock 1732D‑16CFGM12MN обеспечивает распределённую конфигурируемую логику прямо на машине, с автоматической настройкой, высокой степенью защиты (IP67/IP69K), M12-коннекторами и полной поддержкой DeviceNet для диагностирования состояния и упрощённого обслуживания.
