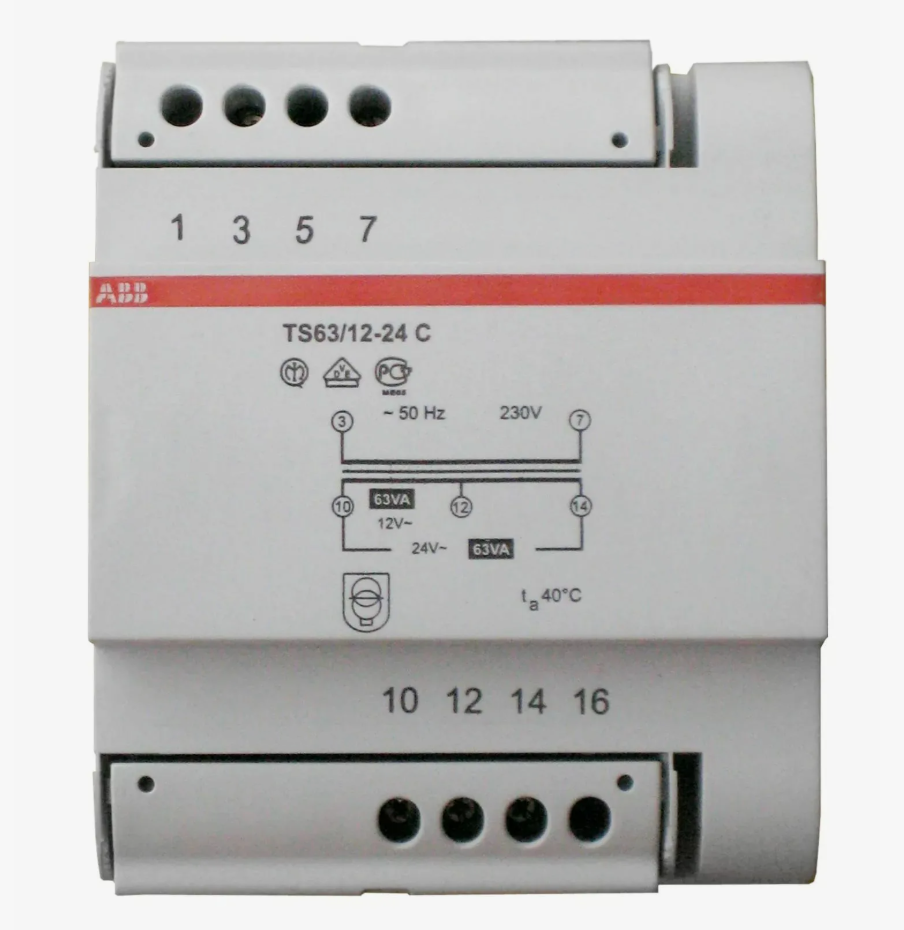

ABB TS63/12-24C представляет собой трансформатор разделительной безопасности для питания электронных устройств. Используется в системах автоматизации, управления и контроля для создания безопасного низковольтного питания 12-24 В от сети 230 В.
TS63/12-24C - модульный разделительный трансформатор ABB System pro M компакт мощностью 63 ВА, занимающий 5 модулей на DIN-рейке. Преобразует 230 В переменного тока в два вторичных напряжения: 24 В 2×12 В последовательно или 12 В параллельно. Предназначен для непрерывного питания измерительных приборов, реле, сигнализации, систем связи и устройств SELV. Встроенная защита от короткого замыкания автовосстановление, температурная защита, класс изоляции II. Потери холостого хода 4,5 Вт, КПД 93%.

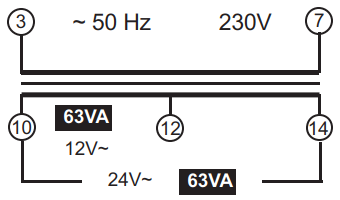

Первичная обмотка 230 В ±10% 50/60 Гц, вторичные обмотки 2×12 В / 2,63 А (24 В / 2,63 А или 12 В / 5,26 А). Выход изолирован от сети 1500 В, ток КЗ >25 А. Корпус самозатухающий полиамид UL94 V0, защита IP20, монтаж TH35. Размеры 87,5×100×58 мм Ш×В×Г, вес 1,22 кг. Рабочая температура -20…+50°C, влажность 95%. Сертификаты CE, EAC, RoHS. Преимущества: компактность, защита от КЗ, универсальность 12/24 В переключением. По сравнению с TS40 - вдвое больше мощности. Идеален для шкафов управления.
| Фирма-изготовитель | ABB |
| Страна изготовления | Швеция/Китай (вероятно) |
| Серия | System pro M compact |
| Модель | TS63/12-24C |
| Тип | Трансформатор разделительный |
| Мощность | 63 ВА |
| Вход | 230 В AC 50/60 Гц |
| Выход | 24 В / 2,63 А или 12 В / 5,26 А |
| Модулей на DIN | 5 (87,5 мм) |
| Защита | КЗ (автовосстановление), температура |
| Монтаж | DIN-рейка TH35 |
| Габариты (Ш×В×Г) | 87,5×100×58 мм |
| Вес | 1,22 кг |
- Два режима: 24 В или 12 В переключением.
- Мощность 63 ВА для нескольких потребителей.
- Защита от КЗ и перегрева.
- Компактный 5-модульный формат.
- Изоляция 1500 В первичка/вторичка.
- КПД 93%, потери 4,5 Вт.
- Класс II безопасности.
TS63/12-24C - компактный разделительный трансформатор 63 ВА с защитой КЗ и температурной защитой для безопасного питания электронных устройств в шкафах управления.
