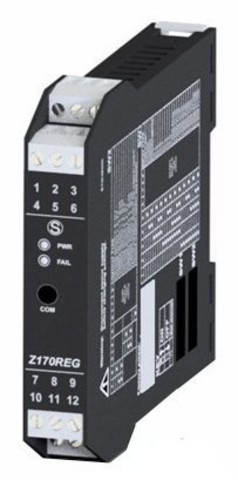

Seneca Z170REG-1 представляет собой универсальный изолятор-раздатчик аналоговых сигналов с двумя гальванически развязанными выходами. Используется в промышленной автоматизации для разделения и изоляции сигналов от датчиков, ПЛК и систем SCADA без потерь точности.
Z170REG-1 - один из самых популярных модулей серии Z-Line от итальянской Seneca. Принимает универсальный входной сигнал 0-10В, 0-20мА активный/пассивный, Pt100/Pt1000/Ni100, термопары J/K/T/E/N/R/S/B, потенциометр 1кОм-100кОм и преобразует в два независимых выходных сигнала 0-10В или 0-20мА активный/пассивный. Гальваническая изоляция 1500В между питанием/входом/выход1/выход2. Настройка DIP-переключателями или через MicroUSB с ПО Seneca Easy Setup.
Питание 10-40В постоянного тока или 19-28В переменного, потребление 0,5-2Вт, точность 0,1%, температурный дрейф 0,01%/°C. Время отклика <25мс, разрешение 14 бит, частота дискретизации 5-20мс. Корпус пластиковый IP20, монтаж на DIN-рейку TH35, габариты 22,5×99×112 мм 1 модуль, вес 120 г. Рабочая температура -20…+60°C. Преимущества: универсальность входов от 20 типов, два изолированных выхода, USB-конфигурация. По сравнению с Z107 - больше входных типов и USB. Надежность CE, MTBF >500 000 ч. Идеален для разделения сигналов в шумных промышленных сетях.
| Фирма-изготовитель | Seneca |
| Страна изготовления | Италия |
| Серия | Z-Line |
| Модель | Z170REG-1 |
| Тип | Изолятор-раздатчик 1→2 |
| Вход | 0-10В, 0-20мА, Pt100, TC J/K... |
| Выходы | 2×(0-10В или 0-20мА) |

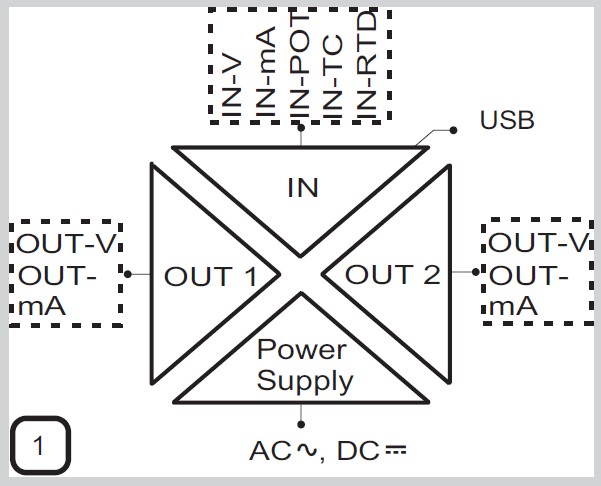

| Изоляция | 1500 В (4 канала) |
| Питание | 10-40 В DC / 19-28 В AC |
| Точность | 0,1% |
| Монтаж | DIN-рейка TH35 (1 модуль) |
| Габариты | 22,5×99×112 мм |
| Вес | 120 г |
- Универсальный вход: mA/V/TC/RTD/потенциометр.
- Два изолированных выхода 4-20мА/0-10В.
- Гальваническая развязка 1500В (4 канала).
- Настройка DIP или MicroUSB + Easy Setup.
- Точность 0,1%, дрейф 0,01%/°C.
- Компактный DIN-формат (22,5 мм).
- Без внешнего питания для датчиков.
