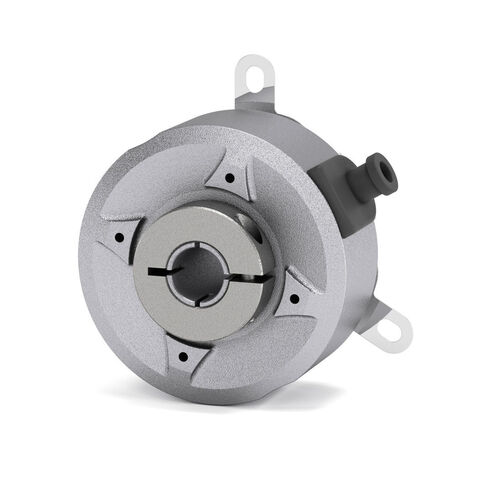

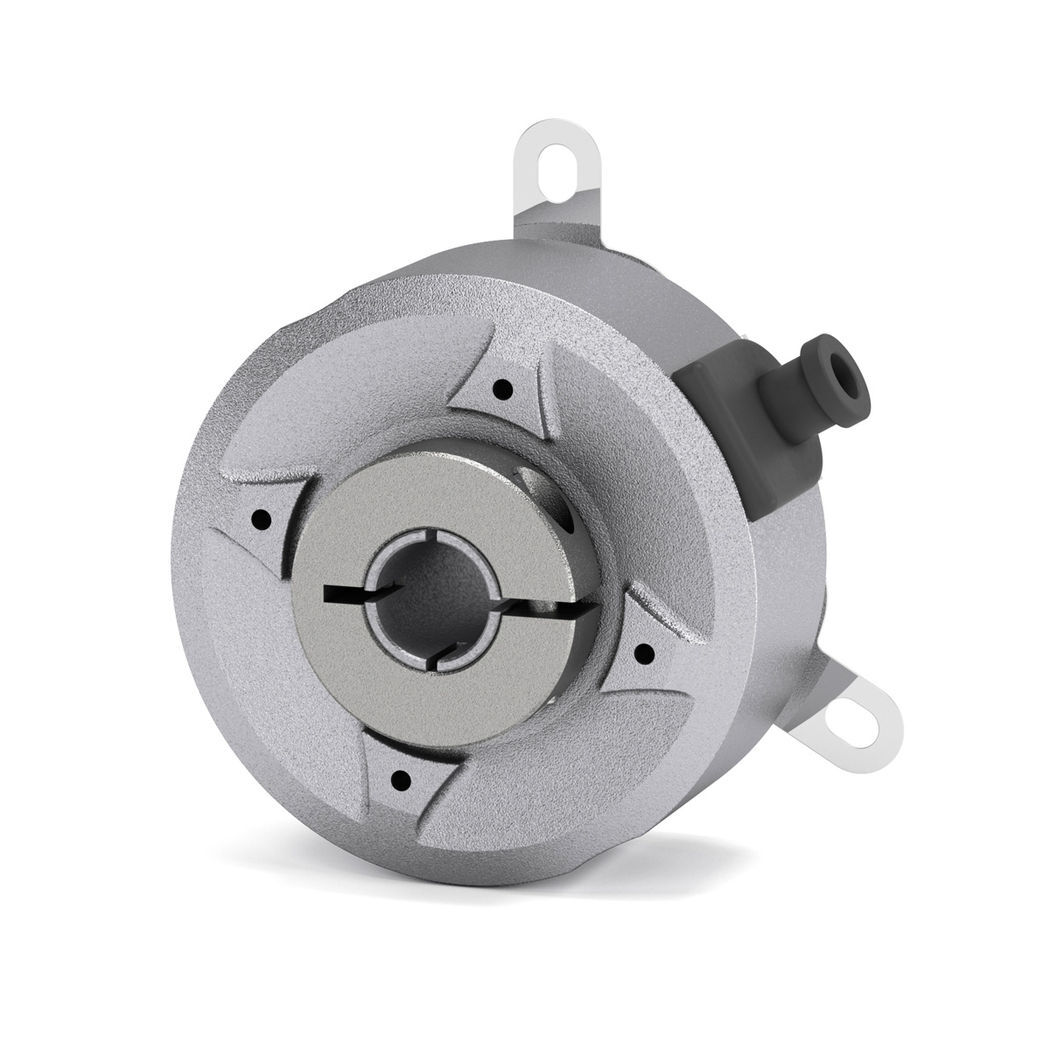

C50-H-1024ZCU410L2 представляет собой компактный оптический инкрементальный энкодер LIKA, предназначенный для моторного обратного контроля, задач измерения положения в подъемной, приводной и промышленной автоматике.
Энкодер LIKA серии C50-H-1024ZCU410L2 выполнен в корпусе диаметром 50 мм и оснащен сквозным полым валом hollow shaft диаметром 10 мм, что удобно для установки непосредственно на оси двигателя или приводной механизм без переходных муфт.
Разрешение энкодера составляет 1024 импульса на оборот PPR, что позволяет точно фиксировать каждое перемещение оборудования. Устройство обладает универсальным выходным каналом HTL/TTL, Push-Pull/Line Driver, напряжение питания - от 5 В до 30 В. Все сигналы выходных каналов A, B, Z и их инверсные доступны, что облегчает интеграцию в современные системы управления.
Корпус энкодера выполнен из прочного цамака и соответствует уровню защиты IP65, что позволяет использовать его вне помещений, а температурный диапазон работы - от -40°C до +100°C - обеспечивает устойчивость к экстремальным условиям. Энкодер выдерживает вибрацию до 10g и удары до 250g, максимальная частота счета - 100 кГц.
Типовое применение - обратная связь в приводах, позиционирование в системах автоматизации, контроль скорости и положения в лифтовом и производственном оборудовании, а также мотор-фидбек в робототехнике.
| Фирма изготовитель | Lika Electronic (Италия) |
| Серия | C50 |
| Модель | C50-H-1024ZCU410L2 |
| Тип датчика | Оптический инкрементальный энкодер |
| Диаметр корпуса | 50 мм |
| Диаметр полого вала | 10 мм |
| Тип монтажа | Сквозной (through hollow shaft) |
| Входное напряжение | +5…+30 В |
| Разрешение | 1024 имп/оборот (PPR) |
| Выходные сигналы | универсальный Push-Pull / TTL / HTL / Line Driver, A, B, Z (+инверсные) |
| Частота счёта | 100 кГц макс. |
| Макс. скорость вращения | 6000 об/мин |
| Электрическое подключение | Кабель |

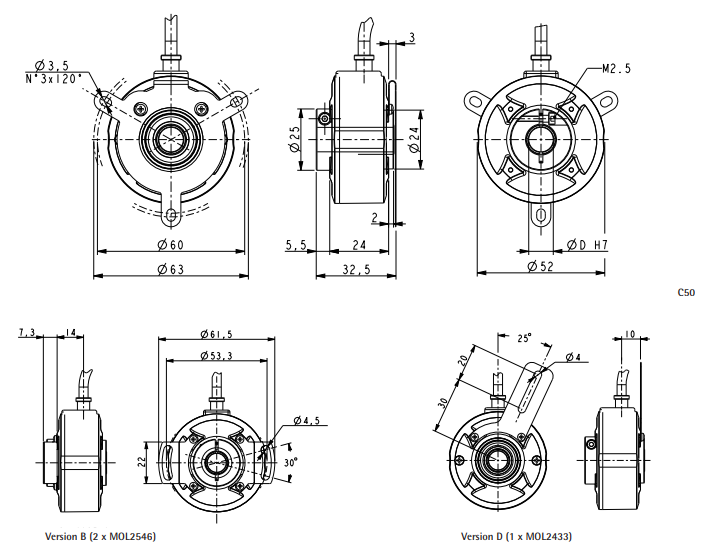

| Габариты | Ширина: 63 мм, Высота: 32,5 мм, Длина: 63 мм |
| Вес | ок. 1 кг |
| Материалы корпуса | Цамак, UNI EN1774 |
| Материал вала | сталь, UNI EN 4305 |
| Вибрации | 10 г (5-2000 Гц) |
| Удары | 250 г (6 ms) |
| Защита | IP65 |
| Рабочая температура | -40...+100°C |
| Выходной ток | 40 мА макс. на канал |
- Компактный корпус диаметром 50 мм, облегчённый монтаж.
- Сквозной полый вал для быстрой установки на приводную ось без муфт.
- Универсальный сигнал HTL / TTL / Push-Pull / Line Driver.
- Высокое разрешение: 1024 имп/об - отличная точность позиционирования.
- Корпус и электроника защищены по IP65.
- Расширенный температурный диапазон - промышленное применение.
- Устойчивость к вибрации/ударам, готовность к интенсивной эксплуатации.
Lika Electronic выделяет C50-H-1024ZCU410L2 как универсальный и высокоэффективный энкодер для обратной связи и позиционирования, акцентируя внимание на его надежности, расширенном температурном диапазоне, гибком подключении и простоте монтажа для промышленных задач.
