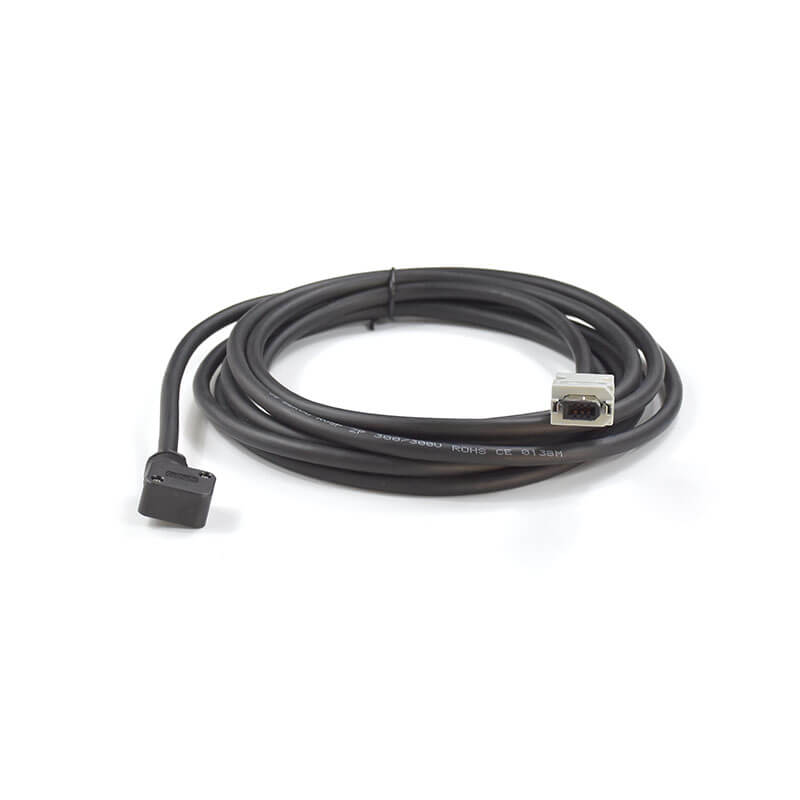

Yaskawa JZSP-C7PI0E-03-E 3 m представляет собой экранированный кабель обратной связи длиной 3 метра, предназначенный для подключения энкодеров серводвигателей. Это изделие обеспечивает высокоскоростную и защищенную передачу сигналов о положении ротора от датчика к сервоусилителю. Оно используется в прецизионных автоматизированных приводах промышленного назначения.
Специализированный слаботочный кабель Yaskawa JZSP-C7PI0E-03-E спроектирован для интеграции в контур обратной связи прецизионных сервосистем семейства Sigma-7. Главной инженерной задачей данного кабеля является трансляция высокочастотных цифровых импульсов и данных позиционирования, формируемых датчиком обратной связи (энкодером) сервомотора, на управляющие входы сервоусилителя. Точность работы всей системы позиционирования напрямую зависит от стабильности передачи этой информации.
Конструктивной особенностью кабеля является применение эффективного многослойного экранирования (оплетки и фольги), которое надежно защищает внутренние сигнальные жилы от интенсивных внешних электромагнитных полей, генерируемых силовыми цепями питания двигателей, сварочным оборудованием или силовыми трансформаторами. Проводники выполнены в виде витых пар из чистой меди, что минимизирует внутреннее перекрестное затухание сигналов. Внешняя полимерная защитная оболочка обладает высокой эластичностью, диэлектрической стабильностью и устойчивостью к воздействию смазочно-охлаждающих жидкостей, масел и ультрафиолетового излучения. Кабель поставляется в сборе с оригинальными штекерами, обеспечивающими высокую плотность соединения и защиту контактов от окисления. Конфигурация допускает прокладку шлейфа только в стороне от зон непосредственного воздействия изгибающих нагрузок.
Сфера применения кабеля включает высокоточные координатные столы, лазерные и плазменные раскроечные комплексы, печатные машины, медицинское автоматизированное оборудование и станки с ЧПУ. Данная модификация технически адаптирована для взаимодействия с серводвигателями серии SGM7J, укомплектованными инкрементальными датчиками или абсолютными энкодерами без батарейной поддержки памяти. Применение этой оригинальной кабельной сборки полностью исключает возникновение ошибок позиционирования, вызванных искажением формы сигналов или потерей пакетов данных в процессе цифрового обмена, обеспечивая бесперебойный цикл производства.
| Параметр | Значение |
| Фирма | Yaskawa |
| Страна | Япония |
| Серия | Аксессуары Sigma-7 |
| Модель/артикул | JZSP-C7PI0E-03-E |
| Тип устройства | Кабель обратной связи энкодера |
| Длина кабеля | 3 м |
| Исполнение | Экранированное |
| Тип датчиков | Инкрементальные или абсолютные без батареи |
| Направление монтажа | В отдалении от подвижной нагрузки |
| Совместимые двигатели | Серводвигатели Yaskawa серии SGM7J |
- Высокоэффективное сплошное экранирование для защиты от наводок и наведенных токов.
- Структура проводников в виде витых пар для минимизации искажения дифференциальных сигналов.
- Износостойкая внешняя изоляция, нейтральная к агрессивным промышленным средам.
- Точное соответствие геометрических параметров разъемов ответным гнездам оборудования Sigma-7.
Кабели обратной связи Yaskawa с прецизионным экранированием гарантируют абсолютную целостность данных позиционирования в условиях жесткой электромагнитной обстановки, предотвращая появление ложных аварийных сигналов.
