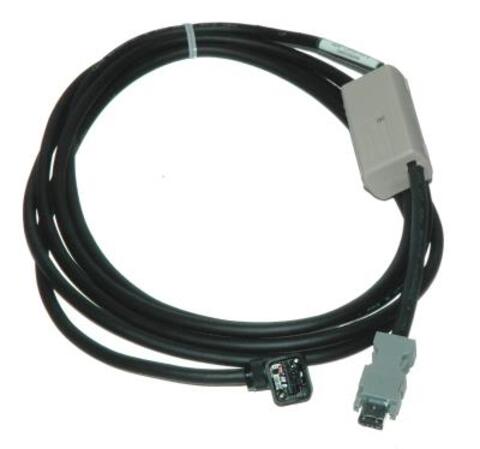

Yaskawa JZSP-C7M20G-03-E 3 m представляет собой специализированный силовой кабель стандартного промышленного исполнения длиной 3 метра. Данное изделие предназначено для передачи электрической мощности от сервоусилителя к исполнительному серводвигателю. Оно применяется в системах электропривода технологического оборудования, упаковочных линий и промышленных манипуляторов.
Силовой соединительный кабель Yaskawa JZSP-C7M20G-03-E разработан для коммутации электрических цепей питания электродвигателей малой и средней мощности в рамках единой экосистемы электроприводов Sigma-7. Основное техническое назначение изделия заключается в обеспечении надежной передачи трехфазного переменного напряжения высокой частоты от выходных каскадов сервоусилителя к обмоткам статора сервомотора, а также организации цепи защитного заземления.
Конструктивно кабель состоит из гибких медных жил оптимального сечения, способных выдерживать импульсные токи без перегрева и падения напряжения. Внешняя оболочка выполнена из высококачественного полимерного материала, обладающего высокой диэлектрической прочностью, стойкостью к индустриальным маслам, смазочным материалам и истиранию. Кабель оснащен промышленными разъемами с прецизионной фиксацией контактов, что исключает возникновение переходного сопротивления и случайное размыкание цепи вследствие вибрации. Модификация предусматривает направление вывода проводников «назад» (rear) относительно корпуса двигателя, что критически важно при монтаже в стесненных пространственных условиях и внутри компактных узлов технологического оборудования.
Область применения охватывает автоматизированные производственные комплексы, упаковочные машины, этикетировочные станки и сборочные роботы, использующие сервомоторы серий SGM7J. Конструктивное исполнение кабеля рассчитано на фиксированную прокладку или размещение на участках с минимальными динамическими изгибами, удаленными от непосредственной подвижной зоны нагрузки. Использование оригинального кабеля гарантирует строгое соответствие техническим регламентам по электромагнитной совместимости, минимизирует уровень наведенных высокочастотных помех на соседние слаботочные линии управления и датчики, обеспечивая бесперебойную и безопасную эксплуатацию приводного комплекса в непрерывном режиме.
| Параметр | Значение |
| Фирма | Yaskawa |
| Страна | Япония |
| Серия | Аксессуары Sigma-7 |
| Модель/артикул | JZSP-C7M20G-03-E |
| Тип устройства | Силовой кабель питания серводвигателя |
| Длина кабеля | 3 м |
| Направление вывода разъема | Назад (Rear) |
| Тип прокладки | Стандартный (в отдалении от подвижной нагрузки) |
| Совместимые двигатели | Модели SGM7J мощностью от 200 до 600 Вт, напряжение 200 В |
| Материал изоляции | Маслостойкий промышленный полимер |
- Заводские литые разъемы для обеспечения герметичности и надежного электрического контакта.
- Наличие жилы защитного заземления для безопасной эксплуатации электроустановки.
- Оболочка, устойчивая к воздействию агрессивных сред и индустриальных масел.
- Геометрия штекера оптимизирована для тыльного монтажа на малогабаритных моторах.
Оригинальные кабельные сборки Yaskawa проходят строгие заводские испытания и гарантируют идеальное электрическое сопряжение компонентов привода, сводя к нулю риск сбоев и защищая систему от коммутационных помех.
