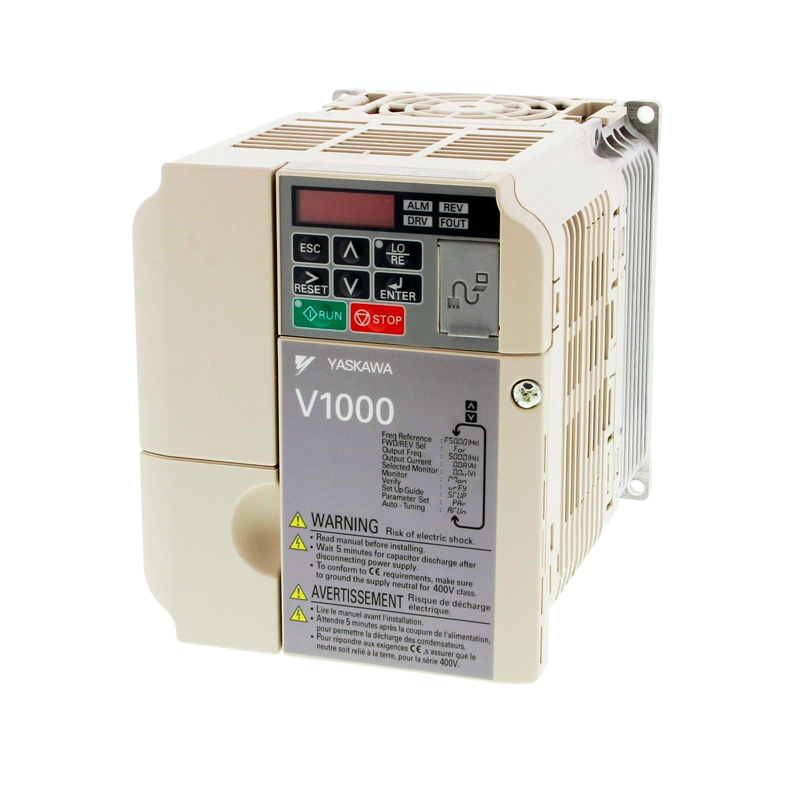

Yaskawa CIMR-VC4A0002BAA представляет собой компактный низковольтный преобразователь частоты общепромышленной серии V1000. Это электронное устройство предназначено для прецизионного регулирования частоты вращения и крутящего момента трехфазных асинхронных и синхронных электродвигателей. Оно применяется в составе вентиляционных систем, насосных станций, конвейерных линий и малых технологических станков.
Промышленный регулятор частоты Yaskawa CIMR-VC4A0002BAA разработан для оптимизации работы электроприводных complexes и снижения потребления электрической энергии. Основное назначение прибора заключается в плавном изменении скорости вращения ротора исполнительного двигателя за счет формирования на выходе напряжения заданной частоты и амплитуды. Устройство способно работать как в режиме вольт-частотного управления (как с постоянным, так и с квадратичным моментом), так и в режиме векторного управления без использования датчиков обратной связи, что гарантирует высокий крутящий момент даже на сверхнизких скоростях.
Принцип работы устройства основан на двойном преобразовании электрической энергии. Входное трехфазное переменное напряжение силовой сети поступает на диодный выпрямитель, сглаживается блоком конденсаторов промежуточного звена постоянного тока и затем преобразуется высокоскоростным автономным инвертором на базе транзисторных модулей IGBT в переменное напряжение с широтно-импульсной модуляцией. Встроенное программное ядро непрерывно вычисляет оптимальные математические модели процессов в обмотках мотора, адаптируя параметры тока под текущую механическую нагрузку на валу.
Область применения включает автоматизацию технологических процессов в машиностроении, пищевой, упаковочной и деревообрабатывающей отраслях. Модель эффективна при интеграции в приводы смесителей, дозаторов, ленточных транспортеров, экструдеров и различных насосных агрегатов. Встроенные защитные алгоритмы предотвращают повреждение силовых цепей при возникновении перегрузок по току, коротких замыканий, обрыва фаз или опасных колебаний входного напряжения, гарантируя непрерывность производственного цикла и сохранность подключенного силового оборудования.
| Параметр | Значение |
| Фирма | Yaskawa |
| Страна | Япония |
| Серия | V1000 |
| Модель/артикул | CIMR-VC4A0002BAA |
| Напряжение питания | 3 фазы, 380–480 В переменного тока (50/60 Гц) |
| Номинальный выходной ток (тяжелый режим HD) | 1,2 А |
| Номинальный выходной ток (нормальный режим ND) | 1,8 А |
| Мощность подключаемого двигателя (HD) | 0,37 кВт |
| Мощность подключаемого двигателя (ND) | 0,55 кВт |
| Степень защиты корпуса | IP20 |
| Метод управления | Вольт-частотное, векторное в разомкнутом контуре |
- Поддержка векторного управления без датчика для двигателей с постоянными магнитами.
- Встроенная функция безопасного останова в соответствии со стандартами промышленной безопасности.
- Возможность плотного монтажа нескольких блоков бок о бок для экономии места в шкафу.
Преобразователи частоты серии V1000 предлагают высочайший стандарт надежности и производительности, значительно сокращая затраты на установку и обслуживание благодаря интеллектуальным функциям самонастройки.
