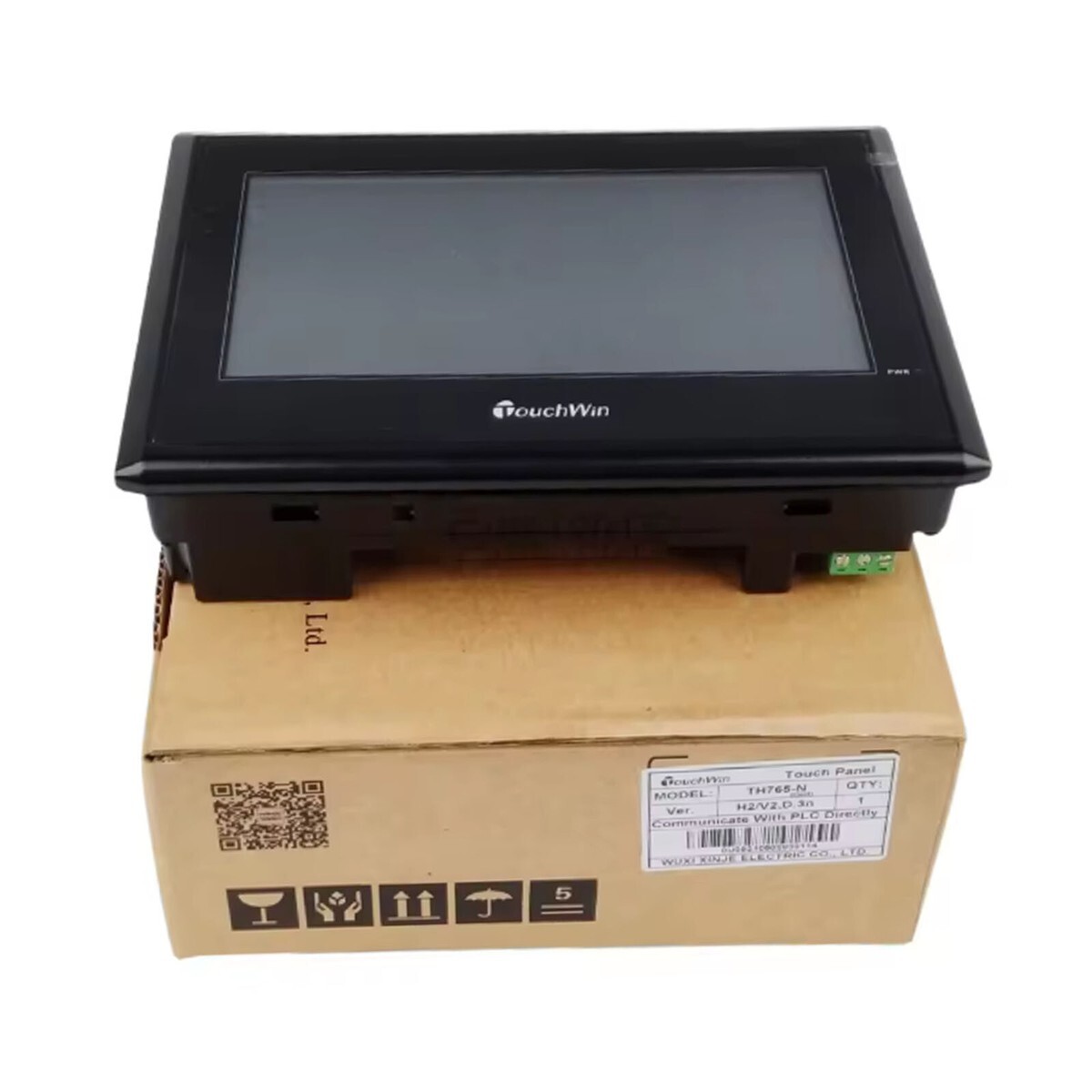

Xinje TH765‑N представляет собой 7‑дюймовую цветную сенсорную панель оператора TouchWin, наиболее часто упоминаемую как «TH765‑N HMI 7"». Используется в системах автоматизации для визуального контроля, управления и передачи данных через RS‑232/422/485, поддерживает USB и имеет защиту фронтальной панели IP65.
Панель TH765‑N относится к серии TouchWin TH от Xinje Electronic Co., Ltd. Панель имеет 7-дюймовый TFT‑дисплей 65536 цветов и разрешение 800×480 пикселей. Объём встроенной памяти — 128 МБ, что позволяет хранить сложные проекты визуализации. Панель оснащена двумя независимыми коммуникационными портами: COM1 RS‑232/RS‑485, COM2 RS‑232/422/485, и портом USB‑B для загрузки, а модели NT/NU имеют также USB‑A для флеш‑накопителей. Питание стандартное — DC 20…28 V обычно 24 V, типичное потребление около 250 mA, допускается кратковременное отключение питания ≤ 10 ms без сброса данных. Уровень помехостойкости — выдерживает импульсное напряжение 1000 V пиков, импульс 1 µs, а изоляция — 500 V / 10 MΩ между сигналами и землёй. Температурный режим эксплуатации: 0…50 °C, хранение: −20…60 °C, влажность до 85 % без конденсата, вибрационная стойкость: до 2 g при частоте 10–25 Hz × 30 минут в каждой оси. IP‑защита лицевой панели — IP65 выдерживает мойку. Применяется в автоматизированных линиях и оборудовании широкого назначения: сборочные линии, упаковка, контрольные пункты, работа с промышленным принтером порт RS‑485 поддерживает прямое подключение. Интерфейс позволяет использовать свободный формат протокола для работы с различными ПЛК. Поддерживает до 50 000 часов непрерывной эксплуатации при 25 °C окружающей температуры.
| Производитель | Xinje Electronic Co., Ltd (Китай) |
| Серия | TH series TouchWin HMI |
| Модель | TH765‑N |
| Экран | 7″ TFT, 65 536 цветов, разрешение 800×480 пикс |
| Память экрана | 128 МБ (для проектов) |
| Порты связи | COM1: RS‑232/485; COM2: RS‑232/422/485; USB‑B; USB‑A (NT/NU) |
| Питание | DC 20–28 V, ток ~250 mA; перенос отключения ≤10 ms |
| Устойчивость помех | 1000 Vp-p, 1 µs, импульс; изоляция 500 V/10 MΩ |
| Раб. температура / влажность | 0…50 °C; хранение: −20…60 °C; до 85 % влажности |
| Вибрация, удар | до 2 g, 10–25 Hz, 30 мин в каждой оси |
| Защита | IP65 лицевой панели |

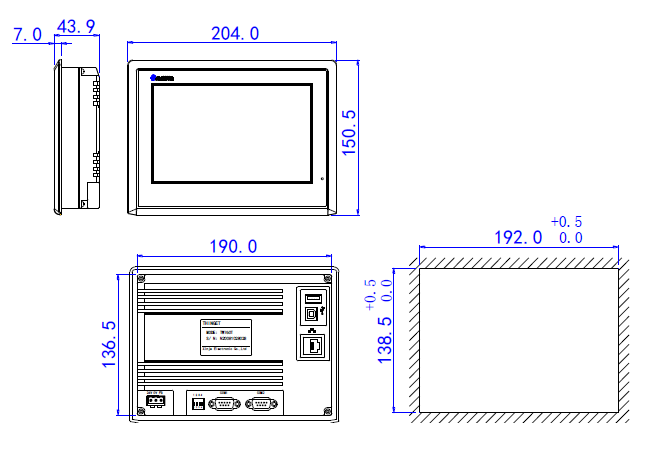

| Размеры | ~205×151×49 мм |
| Вес | ~0.5 кг |
- Чёткий цветной TFT-дисплей с высоким разрешением.
- Два независимых COM‑порта для параллельной работы с разными устройствами.
- Поддержка USB‑B для загрузки и USB‑A (в некоторых модификациях) для флеш‑данных.
- Устойчива к кратковременным отключениям и помехам.
- Панель крепится в лицевую часть щита с IP65 защита.
- Подходит для OEM-решений с жестким бюджетом.
Между TH765‑N и TH765‑M разница только в модуле ЖК‑экрана. Функциональные возможности, параметры и спецификации у них одинаковы.
