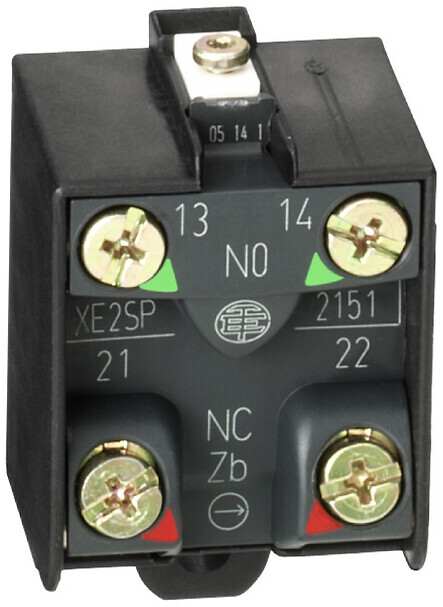

XE2SP2151 представляет собой электрический контактный блок для модульных концевых выключателей серии XC от Telemecanique. Позволяет организовать надежное электросигнальное управление в промышленных системах.
Контактный блок XE2SP2151 входит в линейку модульных решений для концевых выключателей серии OsiSense XC, популярных в машиностроении и электроснабжении. Блок оснащен парой контактов — один нормально разомкнутый (NO) и один нормально замкнутый (NC), обеспечивая гибкий способ коммутации сигналов при срабатывании. Блок использует «разрыв перед удержанием» (snap-action) механизм, что гарантирует четкие переключения даже при медленном активации (скорость срабатывания от 0,01 мм/с). Клеммы выполнены в виде винтовых зажимов, рассчитанные на провода сечением до 2×1.5 мм². Все электрические характеристики соответствуют стандартам IEC 60947‑5‑1: блок выдерживает рабочее напряжение до 240 V AC и номинальный ток до 3 А при AC‑15 и 0.27 А при DC‑13, а также имеет предохранитель gG на 10 А для защиты от коротких замыканий. Блок рассчитан на срок службы порядка 5 млн циклов при нагрузке DC‑13 (24 V, 10 W) — показатель долговечности для промышленных условий. Устойчивость к загрязнениям соответствует классу Zb, а сопротивление между контактами не превышает 25 мОм, что важно для минимизации падения напряжения в цепи. Контактный блок совместим с корпусами серий ZCKJ, ZCKM, ZCKL, XCKD, XCKJ, XCKS, XCR, ZCD21 и ZCP21, что позволяет использовать его в разных механизмах и конструкциях без изменения электрической части. Рабочий диапазон температур: −25 °C…+70 °C. Применяется блок в системах остановки, позиционирования, контроля дверей и заграждений, а также в любых механизмах, где требуется переключение в двух логических состояниях (вкл/выкл) при срабатывании концевого выключателя.
| Производитель | Telemecanique Sensors (Schneider Electric, Франция) |
| Серия | OsiSense XC |
| Модель | XE2SP2151 |
| Количество контактов | 2 (1 NO + 1 NC) |
| Тип контактов | Snap-action (разрыв перед удержанием) |
| Номинальный ток AC‑15 | 3 А @ 240 В |
| Номинальный ток DC‑13 | 0,27 А @ 250 В |
| Предохранитель короткого замыкания | gG, 10 А |
| Сопротивление контактов | ≤ 25 мΩ |
| Рабочие циклы (DC‑13) | 5 млн |
| Зажим проводов | 0,34…2×1,5 мм² (винтовые клеммы) |
| Совместимые корпуса | ZCKJ, ZCKM, ZCKL, ZCKD, XCKJ, XCKM, XCKL, XCKS, XCR, ZCD21, ZCP21 |
| Температура эксплуатации | −25…+70 °C |
| Степень загрязнения | Zb |
| Изоляционное напряжение | 300 В (UL/CSA), 500 В (IEC) |
| Импульсная выдерживаемость | 6 kV |
| Монтаж | вставляется в корпус, защелкивается |
| Размеры | 2.5/2.5/4 см |
- Два независимых контакта (1 NO + 1 NC) для гибкой логики сигнализации.
- Snap-action механизм обеспечивает четкое срабатывание даже при низкой скорости активации.
- Высокий ресурс — до 5 млн рабочих циклов, подходит для интенсивных применений.
- Защита от коротких замыканий встроена через предохранитель 10 А.
- Низкое сопротивление контактов – менее 25 мΩ, минимальные потери.
- Универсальность — работает в температурном диапазоне −25…+70 °C, защита Zb.
- Совместимость с механическими корпусами XC — легко интегрировать.
- Сертифицирован для промышленного применения — соответствие IEC, UL, CSA.
Schneider Electric (Telemecanique Sensors) описывает XE2SP2151 как универсальное решение для сложных задач коммутации благодаря его надежным механизмам, длительному сроку службы и высокой электрической стабильности. Использование snap-action технологии и аккуратных контактных решений гарантирует безопасность и надежность в любых промышленных системах.
