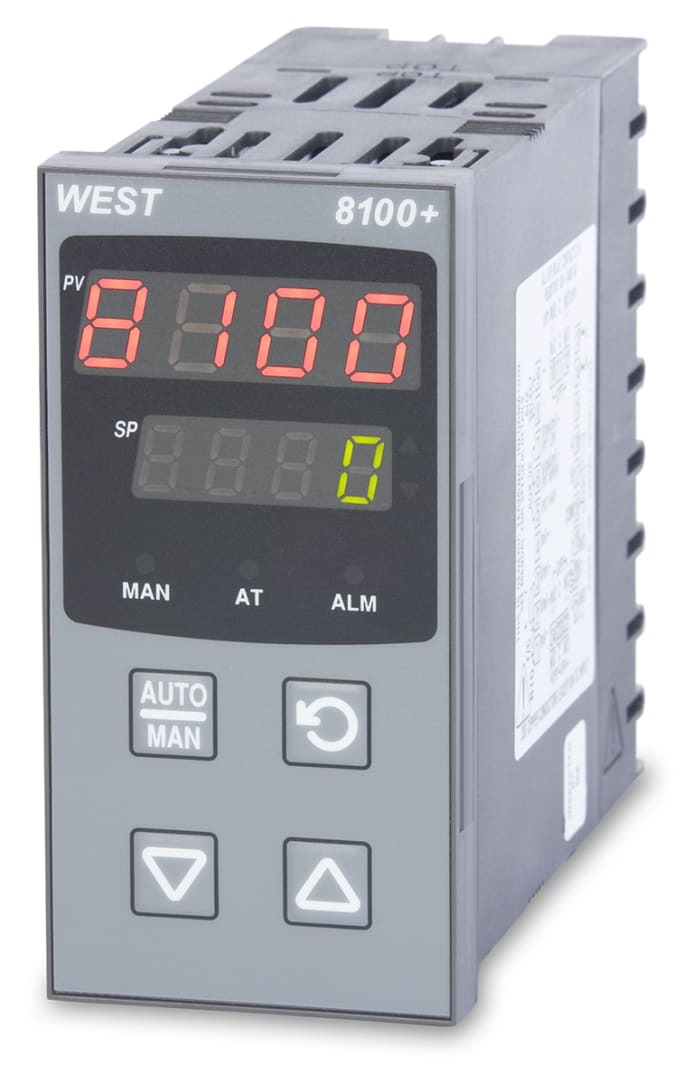

West P8100-Z2110/1020 представляет собой одноканальный PID-контроллер температуры серии P8100+. Предназначен для точного управления одним технологическим контуром, с возможностью расширения, и часто указывается в заказах или документации с дополнительной конфигурацией (Z и цифровыми кодами, указывающими опции).
Контроллер P8100+ - часть линейки Plus Series от West Control Solutions, включающей P4100, P6100 и P8100. Dанный 1/8 DIN контроллер обеспечивает настройку PID, включает функции предустановленной автонастройки Auto-tune, работу в режиме ручного управления или On-Off, а также возможность управления нагревом и охлаждением. Управление можно переключать между Auto/Manual через панель или внешний вход.
Дополнительные возможности модели включают до 3 выходов, например, для управления, аварий, питания датчика, удалённый ввод уставки 0–20 mA, 4–20 mA, 0–10 V и др., цифровые входы, RS-485 с Modbus/ASCII интерфейсами для интеграции в систему, и LED-дисплей с двумя цветами.
Стандартные размеры — 96 × 48 мм (1/8 DIN), степень защиты лицевой панели IP66, питание 100–240 VAC также DC вариант, рабочая температура 0...55 °C.
| Производитель | West Control Solutions (Великобритания) |
| Серия | Plus Series |
| Модель | P8100+ (конкретно Z2110/1020 — заказная конфигурация) |
| Контроллер | Одноканальный PID / On-Off / Auto-tune |

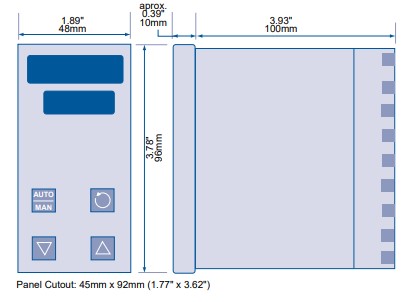

| Размер (панель) | 96 × 48 мм (1/8 DIN) |
| Вход | Универсальный (TC, RTD, mA, mV, V) |
| Выходы | До 3 (управление, аварий, питание) |
| Интерфейс связи | RS-485 (Modbus/ASCII) |
| Вход уставки (remote) | 0–20 mA, 4–20 mA, 0–10 V и др. |
| Питание | 100–240 VAC или 24–48 V AC/DC (варианты) |
| Операционная температура | 0…55 °C |
| Защита панели | IP66 |
| Дисплей | Светодиодный, два цвета |
| Особенности | Auto/Manual, плагин-модули для выходов, jumperless настройка, Modbus, 24 V ресурс для датчика |
- Тип управления. полноправный PID с предустановкой (Pre-tune), автоматической настройкой (Self-tune), ручной корректировкой или On-Off режимом, возможностью управления нагревом и охлаждением.
- Режим Auto/Manual. выбор выполняется с передней панели либо через цифровой вход, переключение происходит без скачка (bumpless transfer).
- Конфигурация выходов. до 3 выходов - управление, сигнал тревоги, питание 24 V для передатчика или ретрансляция текущей/целевой величины.
- Сигнал тревоги. две регулируемые и логически объединяемые аварийные функции (высокая, низкая, отклонение, диапазон и т. д.).
- Интерфейс пользователя. четыре кнопки, двойной LED-дисплей (разных размеров, возможен выбор цветов), программирование без перемычек, плагин-модули выходов и удалённая настройка.
Контроллер West 8100+ - это устройство из серии Plus, предоставляющее гибкую и удобную работу. Он поддерживает удалённые входы уставки, цифровые входы, модульную конфигурацию выходов (plug-in), настраиваемое меню HMI, настройку без перемычек и автоматическое распознавание аппаратных опций, а также обеспечивает питание в 24 V DC для датчиков.
