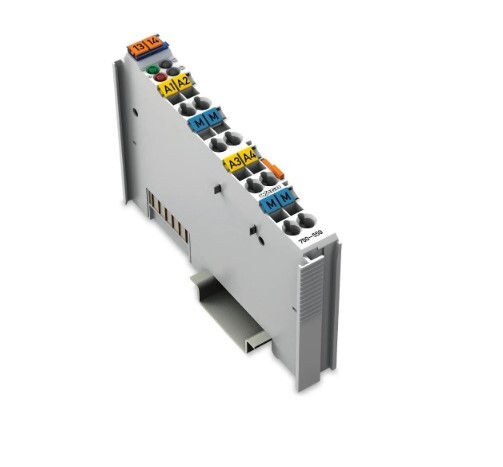

WAGO 750-559 представляет собой четырехканальный модуль аналогового вывода. Он применяется в составе систем промышленной автоматизации для передачи управляющих сигналов напряжения в диапазоне от 0 до 10 вольт на исполнительные устройства.
Данный электронный компонент является частью модульной системы ввода-вывода WAGO I/O System 750. Принцип работы устройства заключается в преобразовании цифрового значения, полученного от центрального процессора через внутреннюю шину данных, в аналоговый сигнал напряжения. Модуль оснащен четырьмя независимыми каналами, что позволяет одновременно управлять несколькими устройствами, такими как частотные преобразователи, приводы заслонок или регулирующие клапаны. Электроника модуля обеспечивает высокую точность воспроизведения сигнала и надежную гальваническую развязку между полевым уровнем и системной шиной, что защищает центральное оборудование от наводок и скачков напряжения. Питание для выходных каскадов берется от контактов питания силовой шины. Одной из ключевых особенностей является использование безвинтовых зажимов, которые гарантируют виброустойчивое и долговечное соединение проводников. Компактное исполнение позволяет значительно экономить место на монтажной рейке внутри электрического шкафа. Устройство полностью совместимо со всеми популярными протоколами промышленных сетей (такими как Profibus, Ethernet, CANopen) при использовании соответствующего капплера (соединителя) серии 750. Каждый канал снабжен цепями защиты от короткого замыкания, что повышает общую живучесть системы управления. Процесс конфигурирования модуля осуществляется программно, обеспечивая гибкую адаптацию под задачи конкретного технологического процесса.
Основные особенности
| Параметр | Значение |
| Фирма | WAGO |
| Страна | Германия |
| Серия | 750 |
| Модель | 750-559 |
| Количество выходов | 4 |
| Тип сигнала | Напряжение 0 - 10 V |
| Разрешение | 12 бит |
| Внутреннее потребление тока | 125 мА |
| Изоляция | 500 V (система/поле) |
| Технология подключения | CAGE CLAMP (пружинный зажим) |
| Габариты (ШхВхГ) | 12 x 64 x 100 мм |

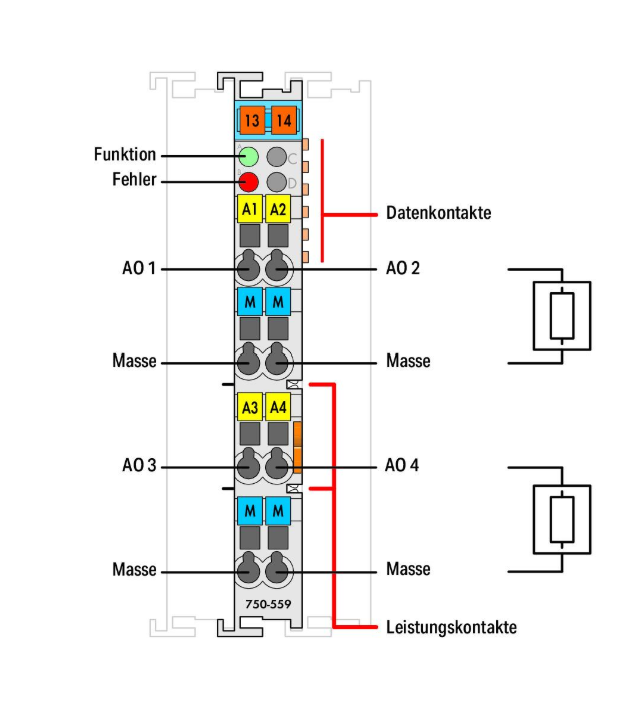

Основные надписи (индикаторы и контакты)
Funktion - Функция (индикатор рабочего состояния).
Fehler - Ошибка (индикатор неисправности).
Datenkontakte - Информационные контакты (контакты передачи данных).
Leistungskontakte - Силовые контакты (контакты питания).
Маркировка клемм и разъемов
AO 1, AO 2, AO 3, AO 4 - Аналоговые выходы (от англ. Analog Output) с 1 по 4.
Masse - Масса (земля / общий провод).
M - Сокращение от Masse (Масса).
A1, A2, A3, A4 - Обозначение конкретных точек подключения (клемм) для соответствующих выходов.
13, 14 - Номера верхних сервисных контактов.
Дополнительно
750-559 - Артикул (модель) модуля (производства WAGO).
- Четыре канала вывода в одном корпусе шириной всего 12 миллиметров.
- Высокая помехозащищенность благодаря встроенной гальванической изоляции.
- Простой монтаж на DIN-рейку с автоматическим соединением внутренних шин.
Надежная точность и максимальная компактность для ваших систем управления.
