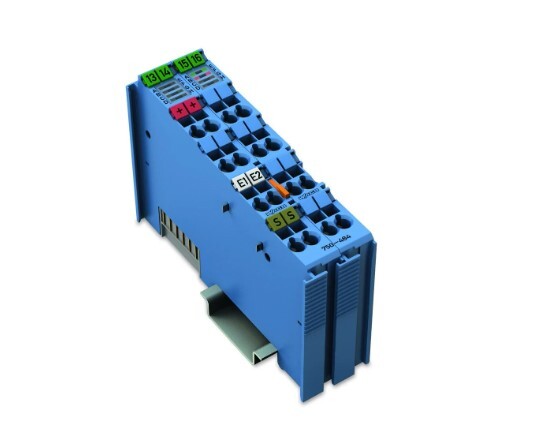

Модуль подает сигналы, считывает значения процесса через аналоговый интерфейс и обеспечивает связь HART для конфигурирования и импорта динамических переменных.
WAGO I/O System 750 должен быть установлен либо в зоне 2, либо в неопасной зоне.
Питание 24 В подается на полевые контакты (HART +) от контактов силовой перемычки через мультипликаторы. Экран напрямую подключается к DIN-рейке.
Измерительный вход оснащен токоограничением, которое ограничивает ток до 25 мА. Этот модуль обеспечивает питание 2-проводных кондиционеров сигналов без специального источника питания.
До 4 динамических переменных HART (PV, SV, TV, QV) на канал могут быть отображены в циклическом изображении процесса соединителя или контроллера (с возможностью параметризации). Для HART-связи с подключенными интеллектуальными полевыми устройствами HART протокол HART может быть отображен в циклическом образе процесса копплера или контроллера (параметрируемый).
Для отдельных (программируемых) копплеров доступны драйверы устройств FDT/DTM, позволяющие маршрутизировать HART-инструменты к подключенному HART-устройству.
