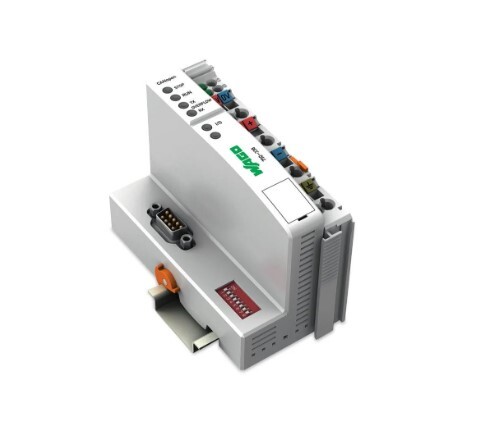

Соединитель полевой шины обнаруживает все подключенные модули ввода/вывода и создает локальный образ процесса. Аналоговые и специализированные данные модулей передаются в виде слов и/или байтов, цифровые данные передаются побитно.
Локальный образ процесса делится на две зоны данных, содержащие полученные и отправляемые данные. Данные процесса могут быть отправлены по шине CANopen в систему управления для дальнейшей обработки. Выходные данные процесса передаются по шине CANopen.
Данные аналоговых модулей хранятся в PDO в соответствии с порядком подключения модулей к каплеру. Биты цифровых модулей передаются побайтно и также отображаются в PDO. Если объем информации цифрового ввода/вывода превышает восемь бит, каплер автоматически начинает с нового байта.
Все записи каталога объектов могут быть отображены по мере необходимости в 32 Rx PDO и 32 Tx PDO. Полный образ входного и выходного процесса может быть передан с помощью SDO.
Модули разделителей могут быть установлены с помощью программного обеспечения.
