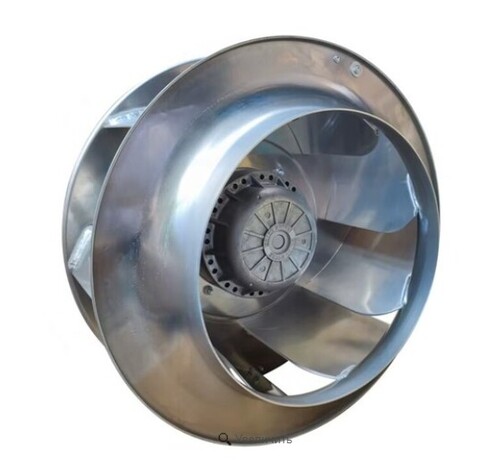

Центробежные вентиляторы SHIRO серии RHA с назад загнутыми лопатками предназначены для промышленной вентиляции, охлаждения преобразователей частоты, силовых шкафов и HVAC-оборудования. Серия включает модели различных диаметров и исполнений. Для устаревших вентиляторов RHA возможен подбор современных аналогов SHIRO серий RCBH и RCBC.
Вентиляторы SHIRO серии RHA представляют собой центробежные вентиляторы с назад загнутыми лопатками рабочего колеса (backward curved centrifugal fans). Серия применяется в системах промышленного охлаждения и вентиляции, преобразователях частоты, силовых шкафах, оборудовании автоматизации, системах HVAC, установках электропитания и другом оборудовании, где требуется стабильный воздушный поток при значительном аэродинамическом сопротивлении.
Конструкция RHA основана на свободно вращающемся центробежном рабочем колесе с назад загнутыми лопатками. Во многих исполнениях используется двигатель с внешним ротором, интегрированный непосредственно в рабочее колесо. Такая компоновка позволяет получить компактный узел и эффективно использовать вентилятор в шкафах управления, преобразовательной технике и вентиляционном оборудовании.
Модели SHIRO RHA выпускались в различных диаметрах, вариантах двигателя и монтажных исполнениях. Поэтому при подборе вентилятора важно учитывать полный part number, например RHA400D4.123B-2DT, RHA450D4.138B-2F или RHA560D4.155B-3KT, а не только диаметр рабочего колеса.
В современной номенклатуре SHIRO для центробежных вентиляторов с назад загнутыми лопатками используются обозначения семейств RCBH и RCBC. Старые номера RHA при этом остаются важными для подбора запасных частей, поскольку именно они указаны на шильдиках ранее выпущенного оборудования и используются в технической документации, спецификациях и заказах.
| Артикул RHA | Диаметр | Питание / класс | Новое обозначение / семейство для подбора |
| RHA280D2.087B-2D | 280 мм | AC, высокооборотный | RCBH280-D26DS-87B / RCBH280-D26D_-87_ |
| RHA315D2.098B-3B | 315 мм | 3~400 В, высокооборотный | RCBH315-D27B_-98_ |
| RHA400D4.123A-2D | 400 мм | AC, D4 | RCBH400-D46D_-123_ — подбор по исполнению |
| RHA400D4.123A-2DT | 400 мм | AC, D4 | RCBH400 / RCB — подбор по шильдику и монтажу |
| RHA400D4.123B-2D | 400 мм | 3~400 В, D4 | RCBH400-D46DS-123B |
| RHA400D4.123B-2DT | 400 мм | 3~400 В, D4 | RCBH400-D46DS-123B / RCB400 — сверить исполнение |
| RHA450D4.138B-2F | 450 мм | 3~400 В, D4 | RCBH450-D46FS-138B |
| RHA450D4.138B-2FT | 450 мм | 3~400 В, D4 | RCBC450-D46FT-138B |
| Старый part number RHA | Диаметр | Питание / класс | Актуальное обозначение / семейство для подбора |
| RHA500D4.155A-3D | 500 мм | 3~400 В, D4 | RCBC500-D47DS-155A |
| RHA500D4.155A-3DT | 500 мм | 3~400 В, D4 | RCBC500-D47DT-155A |
| RHA500D4.155B-3D | 500 мм | 3~400 В, D4 | RCBH500-D47D_-155_ — подбор по исполнению |
| RHA560D4.132A-3KT | 560 мм | 3~400 В, D4 | RCBH560-D47K_-132_ — подбор по исполнению |
| RHA560D4.132B-3KT | 560 мм | 3~400 В, D4 | RCBH560-D47K_-132_ / RCB560 — сверить исполнение |
| RHA560D4.155A-3K | 560 мм | 3~400 В, D4 | RCBH560-D47K_-155_ — актуальное семейство |
| RHA560D4.155B-3K | 560 мм | 3~400 В, D4 | RCBH560-D47KS-155B / RCBH560-D47K_-155_ |
| RHA560D4.155B-3KT | 560 мм | 3~400 В, D4 | RCBC560-D47KS-155B / RCB560 — сверить исполнение |
| Производитель | SHIRO / Schnirofan |
| Серия | RHA; в современной номенклатуре — семейства RCBH / RCBC |
| Тип | Центробежный вентилятор с назад загнутыми лопатками |
| Конструкция рабочего колеса | Backward curved, свободно вращающееся рабочее колесо |
| Тип двигателя | AC, преимущественно двигатель с внешним ротором |
| Диаметры моделей на данной странице | 280–560 мм |
| Типичное питание перечисленных D-моделей | Трехфазное переменное напряжение, преимущественно 400 В |
| Частота | Как правило 50 Гц; конкретные данные необходимо сверять по шильдику |
| Области применения | Преобразователи частоты, силовые шкафы, SVG, фотоэлектрические инверторы, ветроэнергетические преобразователи, промышленная автоматика, HVAC, железнодорожное оборудование и дата-центры |
| Подбор замены | По полному part number, напряжению, мощности, току, оборотам, диаметру, направлению вращения и монтажному исполнению |
При заказе вентилятора на замену рекомендуется указывать полный номер, нанесенный на шильдик. Внешне похожие вентиляторы одного диаметра могут отличаться электрическими параметрами, мощностью двигателя, скоростью вращения, типом подключения и монтажным исполнением.
Если исходный вентилятор RHA снят с производства, возможен подбор актуального исполнения SHIRO семейства RCBH или RCBC. При подборе нового вентилятора необходимо сопоставить не только диаметр рабочего колеса, но и электрические характеристики, геометрию, тип входного кольца, точки крепления и параметры воздушного потока.
Важно: старый part number RHA необходимо сохранять при поиске и заказе замены. Совпадение диаметра и близость современного обозначения RCBH или RCBC сами по себе не гарантируют полной взаимозаменяемости. Для точного подбора рекомендуется сверять данные шильдика, напряжение, ток, мощность, частоту вращения и монтажные размеры исходного вентилятора.
- Охлаждение высоковольтных и промышленных преобразователей частоты
- Вентиляция электрических шкафов и шкафов промышленной автоматики
- Системы охлаждения силовой электроники и инверторов
- Промышленные вентиляционные установки и HVAC-оборудование
- Энергетическое, железнодорожное, телекоммуникационное и серверное оборудование
Для подбора SHIRO RHA или современного аналога рекомендуется сообщить полный part number вентилятора и, при возможности, предоставить фотографию шильдика. Это позволяет проверить электрические характеристики и монтажное исполнение перед заказом.
