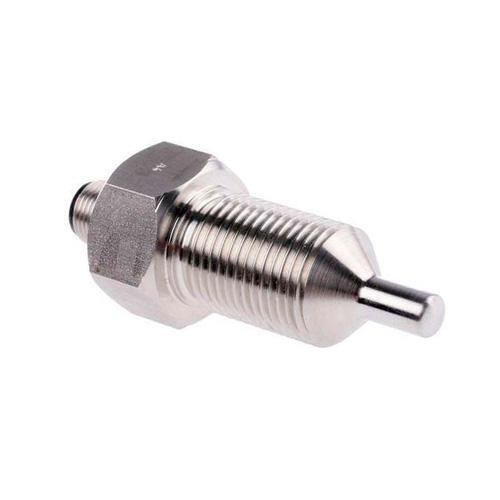

TURCK FCS-G1/4A4-NA-H1141 представляет собой погружной датчик потока, работающий на термодинамическом принципе. Он используется для надежного мониторинга потока жидких сред (вода, масло) в трубах, обеспечивая бесконтактное и износостойкое измерение. Данная модель является удаленным датчиком без встроенного процессора, который требует подключения к отдельному блоку обработки сигнала.
Датчик FCS-G1/4A4-NA-H1141 является частью серии FCS от компании TURCK, известного производителя компонентов для промышленной автоматизации. Этот датчик разработан для точного и надежного контроля потока жидкостей в различных отраслях, таких как водоподготовка, машиностроение, пищевая промышленность и HVAC.
Принцип работы основан на калориметрическом методе: измерительный зонд датчика нагревается на несколько градусов выше температуры окружающей среды. Когда жидкость начинает течь мимо зонда, она отводит тепло, и датчик измеряет разницу температур. Эта разница напрямую коррелирует со скоростью потока, позволяя точно определить его состояние.
Особенностью данной модели является то, что она выполнена в виде погружного датчика, который вставляется в трубу через резьбовое соединение G 1/4". Это обеспечивает гибкость установки и позволяет контролировать поток даже в трубах малого диаметра. Важно отметить, что FCS-G1/4A4-NA-H1141 - это только сенсорный элемент. Для его работы требуется подключение к внешнему блоку обработки сигнала (сигнальному процессору) с помощью 4-проводного кабеля и разъема M12 × 1. Блок обработки выполняет функции настройки, индикации состояния (обычно через светодиодную цепь) и выдачи выходного сигнала.
Корпус датчика изготовлен из высококачественной нержавеющей стали 1.4571 (AISI 316Ti), что обеспечивает высокую коррозионную стойкость и надежность в агрессивных средах. Степень защиты IP67 гарантирует пыле- и влагозащищенность.
| Фирма-изготовитель | TURCK |
| Серия | FCS |
| Модель | FCS-G1/4A4-NA-H1141 |
| Тип | Погружной датчик потока |
| Принцип измерения | Калориметрический (термодинамический) |
| Измеряемая среда | Жидкости (вода, масло) |
| Диапазон измерения |
|
| Резьба подключения | G 1/4'' |
| Электрическое подключение | Разъем M12 × 1 |
| Материал корпуса | Нержавеющая сталь 1.4571 (AISI 316Ti) |
| Максимальное давление | 100 бар |
| Степень защиты | IP67 |
| Температура среды | от -20 °C до +80 °C |
- Измерение без подвижных частей. Принцип работы исключает механический износ, что обеспечивает долговечность и надежность.
- Высокая надежность. Корпус из нержавеющей стали и степень защиты IP67 делают датчик устойчивым к коррозии и агрессивным средам.
- Работа с внешним процессором. Позволяет гибко интегрировать датчик в существующие системы управления.
- Универсальность. Подходит для мониторинга потока как воды, так и масла.
Turck позиционирует свою серию FCS как надежные и износостойкие решения для контроля потока в сложных промышленных условиях. Производитель подчеркивает, что калориметрический принцип измерения обеспечивает высокую точность без необходимости использования подвижных элементов, что значительно увеличивает срок службы датчика и снижает затраты на обслуживание.
