TR ELECTRONIC CEV65M-01460

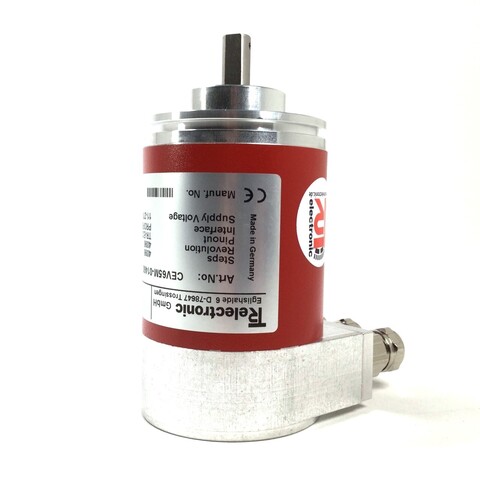

Абсолютный энкодер TR ELECTRONIC CEV65M-01460

Энкодер CEV65M-01460 представляет собой прочное и герметичное устройство с разрешением 4096 имп/оборот и количеством оборотов 4096, что даёт разрешение до 26 бит, подключается по интерфейсу Profibus DP (PNO Class 2) и RS‑485. Поддерживает диапазон питания 11–27 В DC и опциональные предустановки через входы X3. Встроенные DIP‑переключатели позволяют задавать адрес в Profibus‑сети. Встроенный тормозной фланец типа ZB36 и гладкий или шлицевой вал позволяют легко интегрировать его в механические установки. Строительство корпуса из алюминия и IP65 делает устройство защищённым от влаги, пыли и ударных нагрузок, а диапазон рабочих температур –20…+70 °C подходит для экстремальных условий. Энкодер применяется в технике позиционирования, упаковке, робототехнике, переработке материалов и любых автоматизированных системах с шиной Profibus DP.

Основные технические характеристики

Размеры

Особенности

• - Высокое разрешение и автономность — 4096×4096, полный абсолют.

• - Гибкая адресация Profibus с DIP-переключателями.

• - Пыле- и влагозащита IP65 — подходит наружу.

• - Широкий диапазон питания (11–27 V).

• - Компактный формат и монтаж — фланец ZB36, радиальные кабели.

• - Настраиваемая терминаторная линия — включение DIP‑переключателем.

• - Широкий диапазон температуры и защита RS‑485.

• - Совместимость – по PROFIBUS‑DP, PNO Class 2.

• - Решение для тяжелых задач — тормозной фланец, абразивные условия.

Компания TR-Electronic рекомендует использовать только шинные кабели, сертифицированные организацией пользователей Profibus (PNO).

Техническое_описание_TR_Electronic_CEV65M‑01460.pdf
