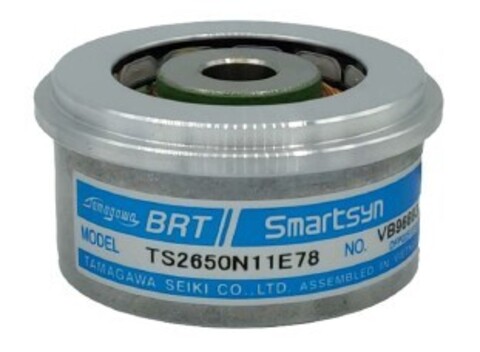

Tamagawa TS2650N11E78 представляет собой смартсин резольвер, применяется для точного определения абсолютного угла поворота в сервомоторах, CNC‑приводах и робототехнике.
Резольвер TS2650N11E78, разработанный Tamagawa Seiki, относится к серии Smartsyn — усовершенствованной безщеточной конструкции резольверов. Он обеспечивает прочную и надежную обратную связь для контроллеров в суровых промышленных условиях. Устройство выполнено в плоском «pancake» корпусе, обеспечивает абсолютное позиционирование с точностью ±10 угловых минут, благодаря конструкции с одной парой полюсов и встроенному преобразованию аналоговых сигналов высокой четкости. TS2650N11E78 рассчитан на максимальное входное напряжение до 10 Vrms и частоту до 4 kHz, что совместимо с типовыми приводами серводвигателей. Максимальная скорость вращения — до 8000 об/мин, с полым валом для легкой интеграции в валы моторов или шпинделей . Безщеточная конструкция увеличивает срок службы и снижает требования к техническому обслуживанию. Резольвер устойчив к вибрациям (20 G) и ударным нагрузкам (100 G), способен работать в диапазоне температур от –10°C до +100°C — что обеспечивает стабильность в условиях вибрации, температуры и загрязнений. Разработка рассчитана на передачу сигналов по длинным кабелям без потери точности, с высокой помехоустойчивостью. Многочисленные поставщики (Radwell, CNC‑Shopping, Microtex и др.) подтверждают высокую репутацию и совместимость с серведрайвами различного типа.
| Производитель | Tamagawa Seiki Co., Ltd. (Япония) |
| Серия | Smartsyn |
| Модель | TS2650N11E78 |
| Тип | Резольвер Smartsyn, brushless pancake |
| Абсолютное позиционирование | 1 оборот |
| Точность | ±10 угл. минут |
| Входное напряжение | ≤ 10 Vrms |
| Частота входа | ≤ 4 kHz |
| Скорость вращения | до 8000 об/мин |
| Конструкция вала | Полый вал |
| Температурный диапазон | –10…+100 °C |
| Вибрационная стойкость | до 20 G (10–500 Гц) |
| Ударная стойкость | до 100 G, 6 ms |
| Степень защиты | IP00 (без герметизации) |
| Масса | ≈ 0.45 lb (~0.2 кг) |
- Безщеточная Smartsyn технология — долгий срок службы, отсутствие искр.
- Плоский корпус — легкая интеграция в компактные моторы.
- Высокая точность и стабильность — ±10′ при высоких скоростях.
- Устойчивость к экстремальным условиям — вибрации, удары, температура, высокая влажность.
- Длинные кабельные трассы — отличная помехозащита и целостность сигнала.
- Полый вал — упрощает монтаж на вал мотора.
- Широкая доступность — продукция признана на рынке.
Безщеточный резольвер Smartsyn встроенного типа — датчик угла поворота с отличной устойчивостью к окружающей среде.
