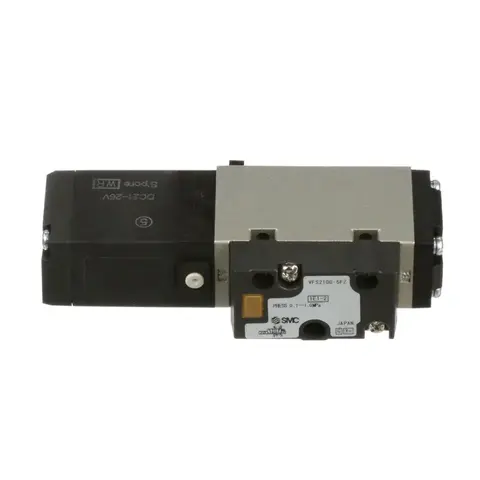

SMC VFS2100-5FZ представляет собой компактный пятиходовой двухпозиционный электромагнитный клапан/ соленоидный клапан с монтажом на коллектор. Он предназначен для управления потоками воздуха в пневматических системах.
Модель VFS2100-5FZ является частью серии VFS от SMC Corporation, мирового лидера в производстве пневматического оборудования. Клапан имеет пять портов и два стабильных положения, что позволяет управлять пневмоцилиндрами двустороннего действия. VFS2100 относится к конкретному размеру и типу клапана, а 5FZ указывает на его конструктивные особенности.
Расшифровка артикула:
- VFS- Серия клапанов с высоким расходом.
- 2100- Размер и тип клапана.
- 5- Количество портов (5-ходовой).
- F- Тип управления (одностороннее электромагнитное управление).
- Z- Наличие ручного дублера без фиксации.
| Фирма-изготовитель | SMC Corporation |
| Серия | VFS |
| Модель | VFS2100-5FZ |
| Тип клапана | Электромагнитный (соленоидный) |
| Конфигурация | 5-ходовой, 2-позиционный |
| Управление | Одностороннее, пружинный возврат |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0.15 - 0.7 МПа |
| Расход воздуха | До 1300 л/мин (при 0.5 МПа) |
| Напряжение | 24 В DC |

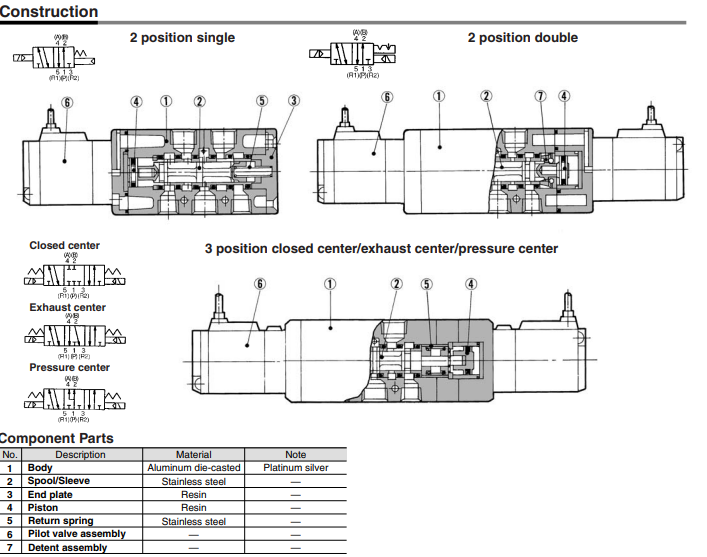

1-Тело
2-Катушка
3-торцевая пластина
4- поршень
5- возвратная пружина
6-узел пилотного клапана
7-узел фиксации
- Высокий расход. Позволяет быстро и эффективно управлять мощными пневматическими цилиндрами.
- Компактный дизайн. Экономит пространство при монтаже.
- Ручной дублер. Позволяет вручную управлять клапаном для настройки и отладки.
- Монтаж на коллектор. Упрощает сборку сложных систем и уменьшает количество соединений.
SMC позиционирует серию VFS как высокопроизводительные и компактные клапаны, которые обеспечивают превосходный расход и надежность. Производитель подчеркивает, что данная модель является идеальным выбором для систем, где требуется быстрый и эффективный контроль потоков.
