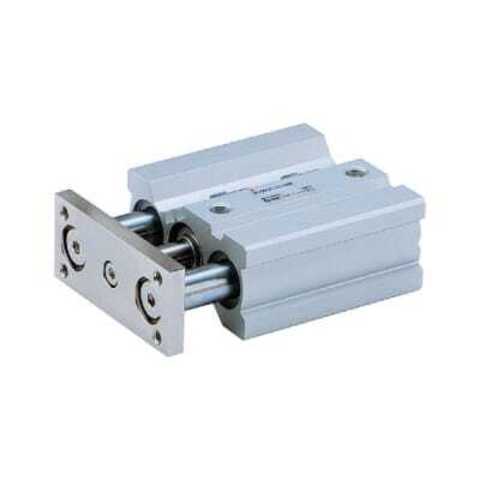

SMC MGQL40-25 представляет собой компактный пневматический цилиндр с направляющими, производства SMC Corporation. Он имеет диаметр поршня 40 мм и ход штока 25 мм. Благодаря интегрированным направляющим, цилиндр предотвращает вращение штока и обеспечивает высокую точность линейного перемещения.
Модель MGQL40-25 является частью серии MGQ от SMC Corporation, мирового лидера в производстве пневматического оборудования. Этот цилиндр относится к типу двустороннего действия двухсторонний, что означает, что он может выдвигать и втягивать шток с помощью сжатого воздуха. Наличие направляющих позволяет цилиндру выдерживать значительные боковые нагрузки и крутящие моменты, что делает его идеальным для задач, где требуется не только линейное перемещение, но и предотвращение вращения, например, для операций подъема, точного позиционирования, захвата или прессования.
Расшифровка артикула выглядит следующим образом:
MGQ- серия компактных пневмоцилиндров с направляющими.
L- обозначение, указывающее на тип подшипника в направляющих (подшипник скольжения, обеспечивающий высокую жесткость).
40- диаметр поршня в миллиметрах 40 мм.
25- длина хода штока в миллиметрах 25 мм.
| Фирма-изготовитель | SMC Corporation (Япония) |
| Серия | MGQ |
| Модель | MGQL40-25 |
| Тип устройства | Пневматический цилиндр с направляющими |
| Действие | Двустороннего действия |
| Диаметр поршня | 40 мм |
| Ход штока | 25 мм |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0.1 - 0.7 МПа |
| Порты | Rc1/8 |
| Тип подшипника | Подшипник скольжения |
| Встроенный магнит | Есть, для использования с датчиками положения (автопереключателями) |
- Компактный дизайн. Объединяет цилиндр и направляющие в одном корпусе, экономя пространство.
- Высокая точность. Предотвращает вращение и обеспечивает точное линейное перемещение.
- Устойчивость к нагрузкам. Способен выдерживать значительные боковые и радиальные нагрузки.
- Наличие магнита. Позволяет использовать магнитные датчики положения для контроля крайних точек хода.
- Долговечность. Надежная конструкция и качественные материалы обеспечивают длительный срок службы.
SMC позиционирует серию MGQ как идеальное решение для задач, где важны точность, компактность и способность противостоять боковым нагрузкам. Производитель подчеркивает, что MGQL40-25 сочетает в себе надежность и высокую производительность, что делает его незаменимым компонентом в современном промышленном оборудовании, требующем точного позиционирования.
